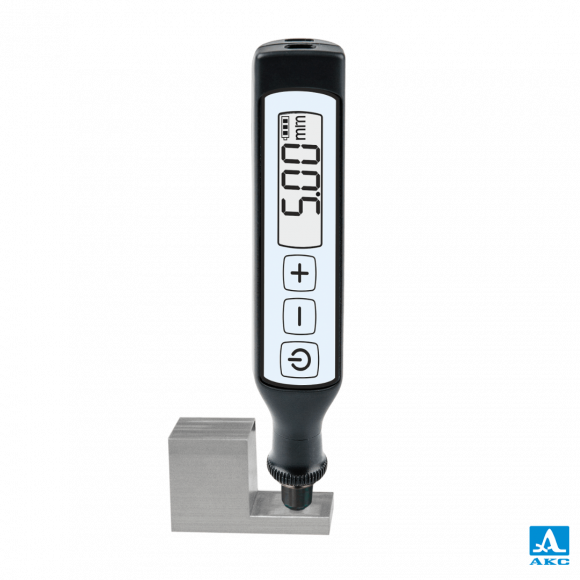

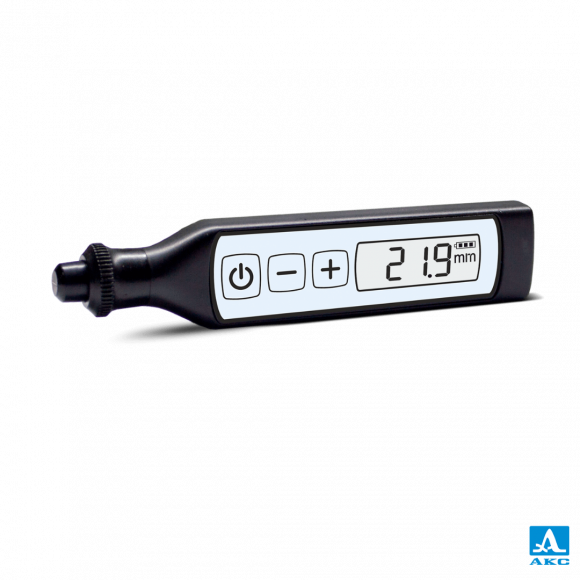

Ультразвуковой толщиномер А1207U

Универсальная модель миниатюрного толщиномера, совмещающего удобство и легкость эксплуатации с расширенными техническими возможностями.

Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости.

Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.

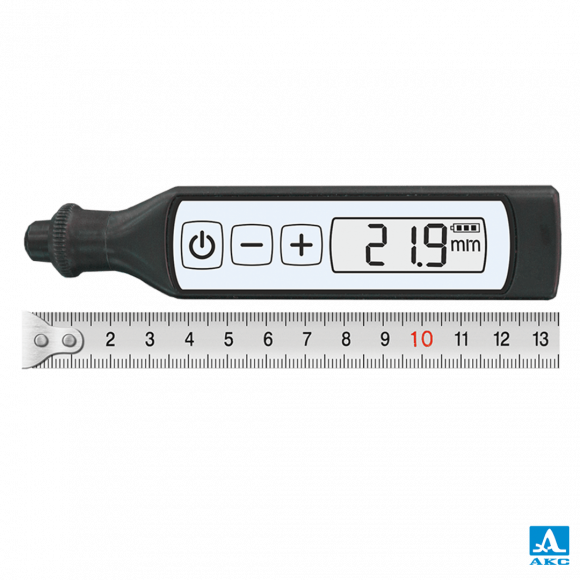

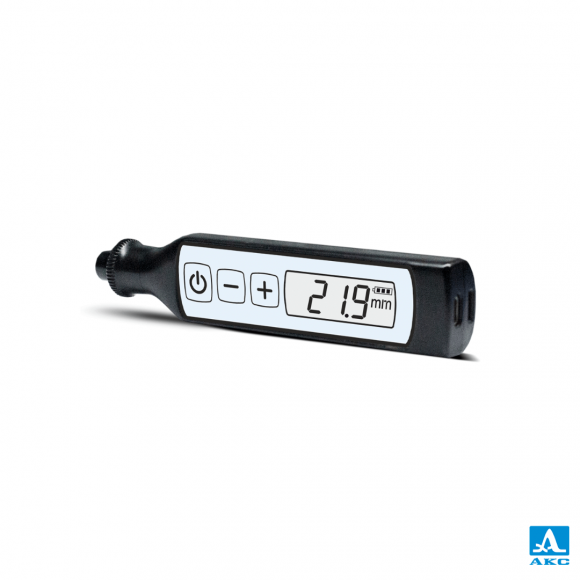

Толщиномер А1207U выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного совмещенного преобразователя S1573 5.0A0D8CL частотой 5 МГц или раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц.

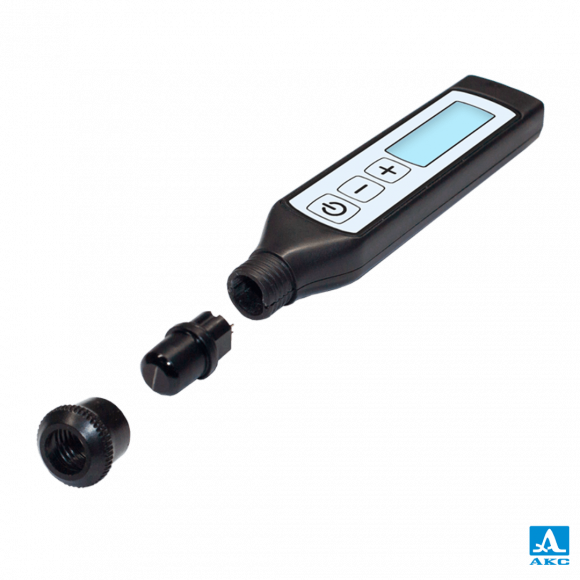

Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.

Прибор может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель) и т. д.

Особенности

• Удобное меню для оперативного выбора параметров
• Исключительная простота настройки и использования прибора
• Малые габариты и вес (умещается в кармане)
• Возможность установки необходимой скорости
• Возможность использования совмещенного и раздельно-совмещенного встроенных ПЭП
• Возможность самостоятельной замены сменного встроенного преобразователя (без использования дополнительных инструментов) при износе его рабочей поверхности, а также для смены типа преобразователя с раздельно-совмещённого на совмещённый и наоборот.
• Проведение экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб с минимальным радиусом кривизны от 10 мм благодаря малому размеру рабочей поверхности раздельно-совмещенного ПЭП (диаметр 6 мм)
• Встроенный LiPol аккумулятор
• Разъем Micro-USB для заряда аккумулятора от ПК или от сети, при подключении адаптера питания

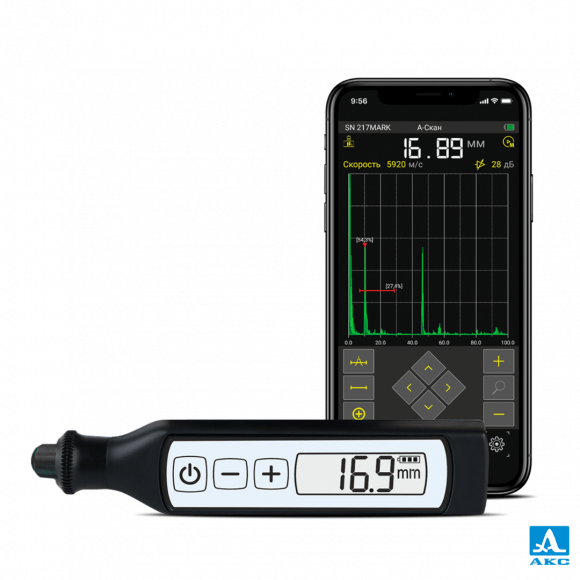

• Встроенный Bluetooth модуль для связи и отображения в режиме реального времени (онлайн–толщиномер) цифрового результата измерений и А-Скана сигнала на экране смартфона или планшета
• Специализированное приложение для просмотра цифрового результата измерений и А-Скана сигнала в системах iOS и Android

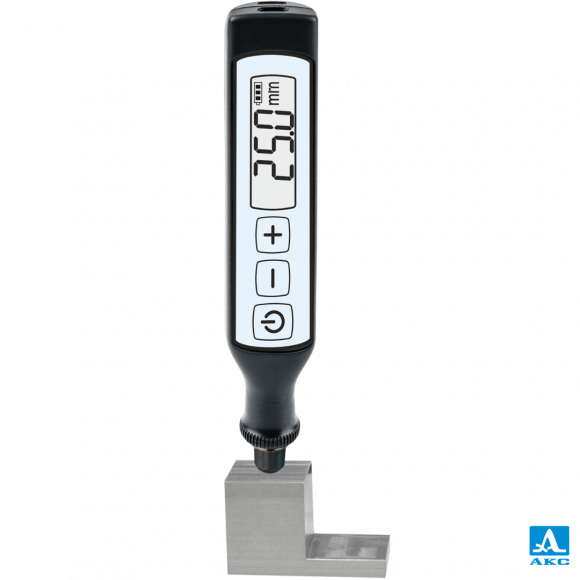

• Автоматическая калибровка времени задержки (нуля) встроенного преобразователя на калибровочном образце UCB014 (на толщине 5 мм для совмещённого преобразователя, на толщинах 25 и 5 мм для раздельно-совмещённого преобразователя)

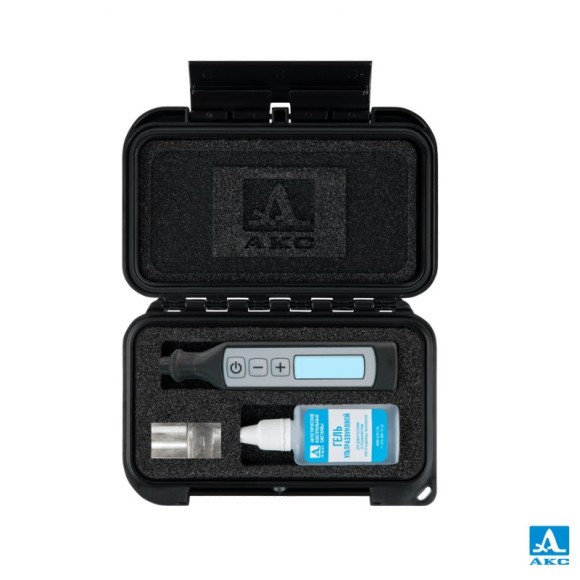

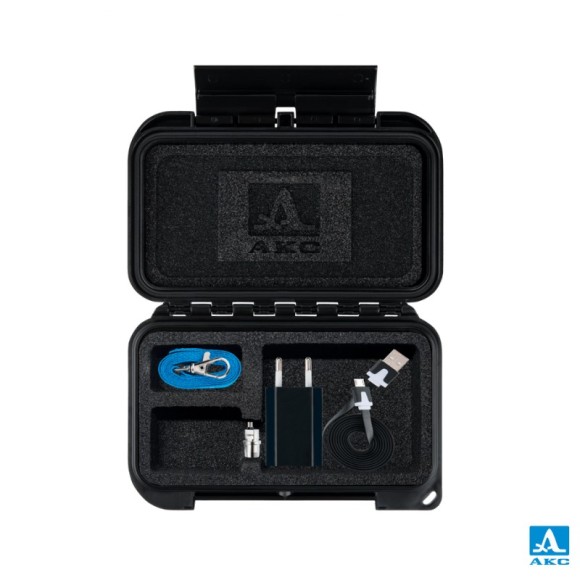

Комплектация с раздельно-совмещенным ПЭП:

• А1207U - электронный блок ультразвукового толщиномера
• Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
• Кабель USB A - Micro B
• Сетевой адаптер 220 В - USB
• Калибровочный образец UCB014
• Гель "АКС-гель" -35°C+100°C, 20 г
• Жесткий кейс Т07

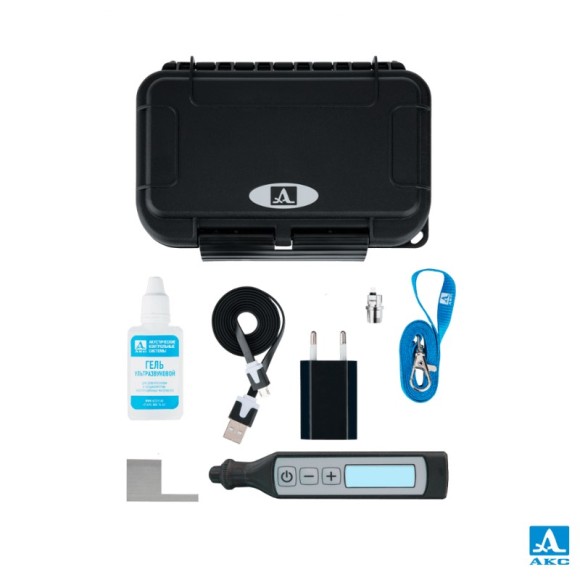

Базовый комплект:

• А1207U - электронный блок ультразвукового толщиномера
• Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
• Совмещенный преобразователь S1573 5.0A0D8CL
• Кабель USB A - Micro B
• Сетевой адаптер 220 В - USB
• Калибровочный образец UCB014
• Гель "АКС-гель" -35°C+100°C, 20 г
• Жесткий кейс Т07
