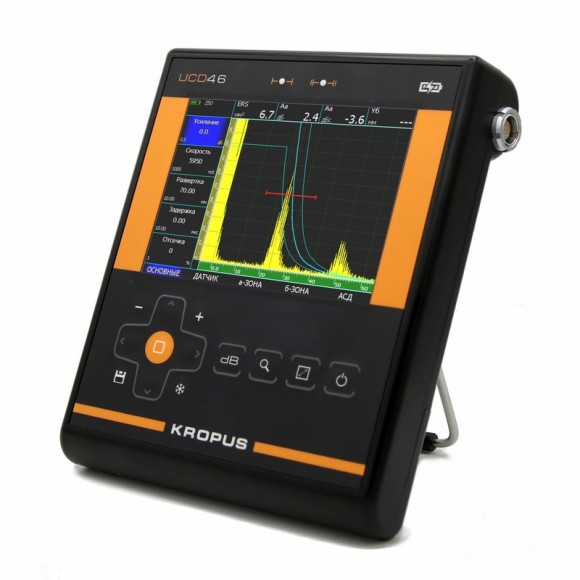

Последняя модель классического дефектоскопа УДС-46 в версии PRO приобрела новейшую современную электронную базу с возможностью последующего обновления до старшей версии дефектоскопа на фазированных решетках УСД-46ФР по лицензионному коду и современный морозостойкий TFT дисплей с разрешение 640х480 точек.
Полное описание
Производитель«КРОПУС», Россия
Наличие экранаДа
Легкий и компактныйДа
Диапазон рабочих температур, С-30 — 55
Время работы от аккумулятора, ч0 ч
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
441 000 руб.
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы2
«КРОПУС», Россия

Дефектоскоп УДС-46 PRO представляет собой универсальное легкое, портативное и мощное средство ультразвукового контроля, адаптированное для последующего обновления и расширения возможностей. В базовой версии дефектоскоп УСД-46 PRO поставляется как суперсовременный классический ручной дефектоскоп для полевых, цеховых и прочих работ, требующих мобильности, простоты и широких функциональных возможностей.

Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узкополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.

Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.

Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора до базовой версии с фазированными решетками, работающими на основе алгоритмов цифровой фокусировки TFM/FMC с 16-и канальными ФР преобразователями.

Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

Прибор имеет надежный корпус из ABS пластика. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, с великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Технические характеристики

Развертка мин.: 0 - 2 мкс (0 - 5,9 мм)
макс.: 0 - 1000 мкс (0-5950 мм, сталь))
с шагом 0.01, 0.1, 1, 10, 100
Задержка от -4 мкс до 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь) до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Диапазон скоростей 1000 - 10 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование 25 ом / 50 ом/ 1000 Ом
Входной импеданс 50 ом / 600 ом
Зондирующий импульс радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5),
и изменяемой частотой радиоимпульса
Частота повторений ЗИ от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц
Усилитель широкополосный: 0.5-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров
Диапазон регулировки усиления 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB программируемая
Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 20 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 20 точкам, регулируемая по высоте
Функция АРД построение по 20 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми
Отображение сигналов на экране (визуализация) А-скан
Режимы работы АСД дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние
Детектирование положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)
Автоматическая калибровка задержки в призме по СО-3, V-2, образцу с отражателем
Автоматическая калибровка диапазона контроля при заданной толщине шва да
Автоматическая калибровка скорости УЗК да
Цифровая фильтрация сигнала да
Аналоговая фильтрация сигнала да
B-скан нет
Отсечка компенсированная, 0 - 80% высоты экрана
Зоны контроля две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Измерение временных интервалов от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)
Сравнение амплитуд по AWS D1.1
Использование сканеров нет
Использование TOFD нет
Оценка размеров дефектов в режиме классического дефектоскопа встроенные АРД диаграммы
Сравнение с сохраненным эталонным сигналом Автоматическое во всем диапазоне усиления
Поддержка стандарта контроля сварных швов AWS D1.1 Да, с автоматическим расчетом D1.1 Ratio
Обработка изображения на экране после «заморозки» экрана Полнофункциональная обработка и анализ
Дисплей Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете
Смена цветовых схем экрана под особенности зрения и условий освещенности да
Память 200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Язык меню русский, английский
Интерфейс USB
Разъемы преобразователей 2 Lemo00
Аккумулятор Li-Pol 11.1В, 5000 mА/ч
Время работы не менее 10 часов работы от встроенного аккумулятора
Внешнее питание блок питания 220В AC
Напряжение питания 15В / 2,5А DC
Диапазон рабочих температур от -30 C до +55 C
Размер (В x Ш x Д) 205 мм x 160 мм x 43 мм
Масса 0,95 кг с аккумуляторами




Производитель«КРОПУС», Россия
Наличие экранаДа
Легкий и компактныйДа
Диапазон рабочих температур, С-30 — 55
Время работы от аккумулятора, ч0 ч
Внесен в госреестрвнесен
