Установка УКЛ-32 позволяет проводить дефектоскопию металлических листов (листового проката) посредством продольного перемещения по листу специальной тележки с установленным на ней дефектоскопом и акустическим блоком из шестнадцати элементов, который позволяет исследовать широкий участок изделия. Значительно облегчает дефектоскопию по сравнению с применением отдельностоящих дефектоскопов.
Полное описание
Внесен в госреестрВнесен
Производитель«КРОПУС», Россия
Поверка в комплектеВключена в стоимость
Наличие экранаДа
Все характеристики
Под заказ
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы1
«КРОПУС», Россия

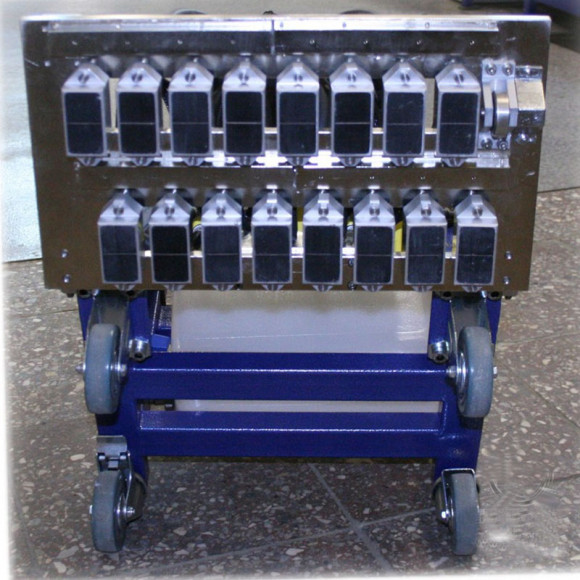

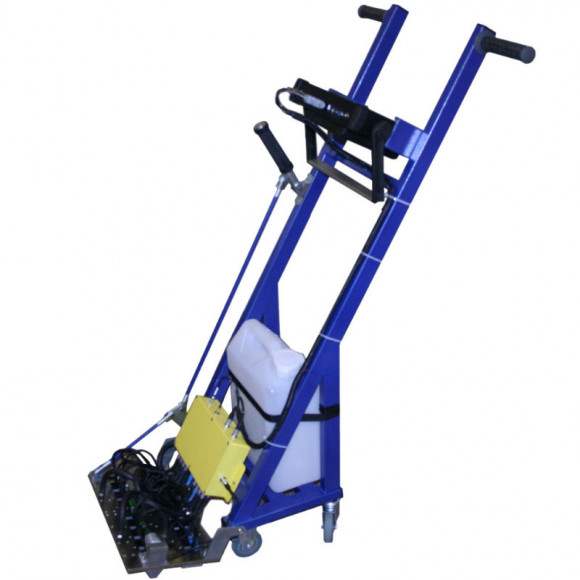

УКЛ-32 совмещает в себе дефектоскоп УСД-60-8К, проводящий неразрушающий контроль качества изделия, и передвижную тележку, оборудованную шестнадцатиэлементным блоком пьезоэлектрических преобразователей (ПЭП), тридцатидвухканальным коммутатором и баком устройства автоматической подачи контактной смазки. Координатное согласование при перемещении производится с помощью специального энкодера. Энкодер имеет защиту от попадания воды.

Проверка качества изделия и поиск дефектов происходит ультразвуковым способом, при котором анализируются параметры эхо-сигнала, который был излучен ПЭП и вернулся отраженным от границ раздела сред с различными акустическими сопротивлениями.

Толщина контролируемого листа может составлять до 400 мм.

Входящий в состав УКЛ-32 дефектоскоп является средством измерения и имеет соответствующее свидетельство федерального агентства по регулированию и метрологии.


Преимущества механизированной установки УКЛ-32:


  • Цветной TFT-дисплей с рабочей областью 135x100 мм и разрешением 640x480.
  • Используемые в акустическом блоке преобразователи совмещают в себе два раздельно-совмещенных ПЭП с частотой 2,5 и 5 МГц.
  • Ширина акустического блока составляет 300 мм.
  • Установка анализирует каждый миллиметр листового проката.
  • Способность проверки до 90 кв. м в час при соблюдении необходимой скорости передвижения.
  • Наличие светодиодов АСД зон контроля.
  • Программируемая кнопка с возможностью привязки к ней необходимой функции.
  • Кабели для соединения составных частей УКЛ-32 оснащены разъемами, исключающими риск неплотного контакта.
  • Контроль изделия необходимо проводить лишь с одной стороны (если толщина листа не превышает допустимых значений).
  • Наличие режимов A-, B- и C-сканов (по энкодеру).
  • Возможность отображения получаемых сигналов в виде А- и B-сканов в реальном времени на экране компьютера (с помощью соответствующего ПО).
  • Каждый из 32-х каналов может быть настроен индивидуально (в том числе, его чувствительность, усиление), и имеет независимое ВРЧ.
  • Автоматическая калибровка по толщине листа.
  • Контроль наличия акустического контакта.
  • Результаты исследования отображаются в виде дефектограммы с обозначением координат выявленных дефектов.
Внесен в госреестрВнесен

Характеристики

Ширина акустического блока : 300мм
Минимальный шаг записи при сканировании : 1 мм
Максимальная толщина листа : 400мм
Максимальная скорость сканирования : до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм)
Производительность: до 500 м2/час
Объем данных сканирования, запоминаемых в терминале: 1 Гб
Наличие электронных маркеров стыковки дефектограмм секторов: есть
Шероховатость поверхности изделия: не хуже Rz80
Эквивалентная площадь выявляемых отражателей: не хуже 0,5см2
Режим отображения оперативной информации: А-скан, С-скан
Результаты контроля : дефектограмма изделия с привязкой к координатам, протокол контроля
Диапазон рабочих температур: от +5º C до +55° C (без применения низкотемпературных жидкостей)
Размер (В x Ш x Д): 1400 мм x 400 мм x 400 мм
Масса: 15 кг

Спецификация акустического блока:


Тип: контактный 16 элементный блок с независимыми подпружиненными преобразователями
Типы преобразователей : 1 или 2-х канальные р/с ультразвуковые  преобразователи 2,5МГц и 5 МГц

Спецификация ультразвукового дефектоскопа:

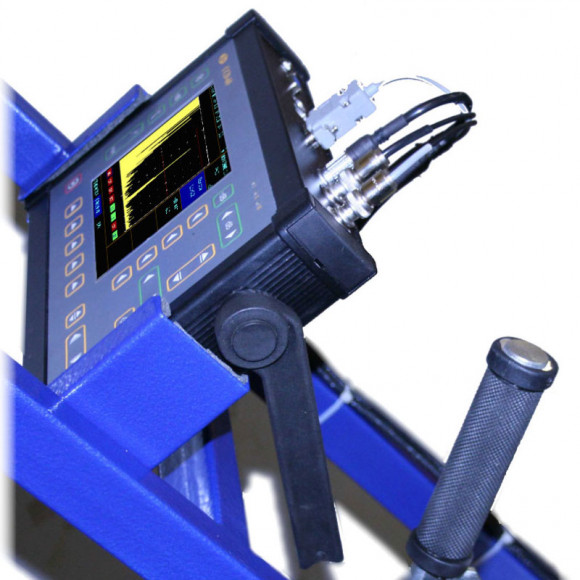

Тип дефектоскопа : УСД-60-8К
Дисплей: Цветной, TFT 640 х 480 точек
Количество каналов контроля: 32
Интерфейс дефектоскопа : Ethernet
Частотный диапазон : 0,5-15 МГц
Амплитуда ЗИ : размах 100В
Аккумулятор: Li-ion 8 А/ч
Время работы: 7 часов от аккумуляторов
Внешнее питание дефектоскопа : блок питания от сети 220 В, 50Гц  AC
Напряжение питания: 18V/3,5A DC
Диапазон рабочих температур: от -30º C до +55° C
Размер (В x Ш x Д): 190 мм x 285 мм x 50 мм
Масса дефектоскопа : 3,5 кг с аккумуляторами
Производитель«КРОПУС», Россия
Поверка в комплектеВключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаДа
Только стандартый набор функций Нет
НизкочастотныйНет
Легкий и компактныйНет

Установка для контроля листового проката УКЛ-32 отзывы

Средняя оценка покупателей:(1)5.00 из 5 звезд

1
0
0
0
0
С
Установка для контроля листового проката УКЛ-32

С помощью оборудования контролируем качество листового металла. Все изъяны отображаются в дефектограмме. Найти их просто, ведь прибор сообщает точные координаты. Детальная диагностика помогла снизить количество бракованной продукции почти вдвое.
