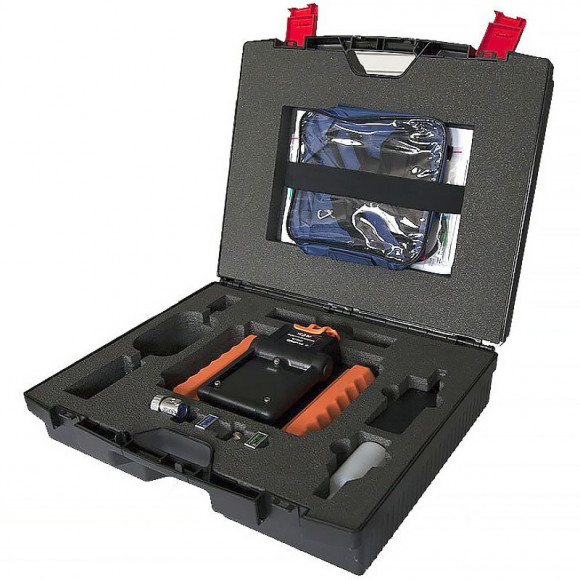

Ультразвуковой дефектоскоп УСД-60
- Обзор
- Характеристики
- Отзывы1
КРОПУС УСД-60 реализует ультразвуковой способ неразрушающего контроля качества материала. Основные вычислительные процессы происходят в электронном блоке прибора. Подключаемый внешний датчик служит для излучения и принятия ультразвуковых колебаний, анализ которых позволяет обнаружить дефект и определить его координаты. Устройство измеряет размер дефекта по его границам или амплитуде эхо-сигнала, а также его толщину умножением скорости УЗ колебаний на время прохождения импульса.
Дефектоскоп УСД-60 является средством измерений (СИ), внесен в соответствующий государственный реестр и имеет свидетельство, выданное федеральным агентством по техническому регулированию и метрологии.
Кроме того, аппарат имеет разрешение на применение на опасных производственных объектах (ОПО) и сертификат соответствия речного реестра, допускающего его использование для контроля корпусов судов класса РРР.
Основные преимущества ультразвукового дефектоскопа УСД-60:

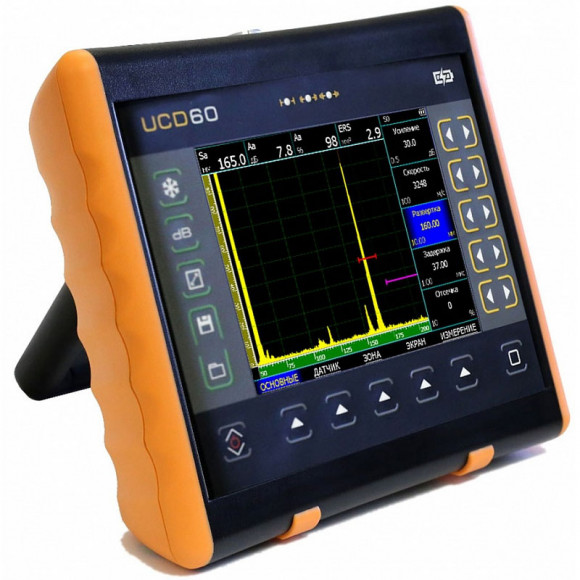

- Большой цветной TFT дисплей с разрешением 640x480 точек на дюйм и размером 130x100 мм. Картинка читается даже при очень ярком освещении.
- Мощный импульсный генератор.
- Наличие на лицевой панели большого количества кнопок управления для удобства управления прибором.
- Возможность визуализации сигнала в виде A-скана и B-скана.
- Функция «заморозки», позволяющая сделать скриншот текущего изображения на экране.
- Возможность увеличения выбранного участка полученного сигнала на весь экран (функция «Электронная лупа»).
- Индикация на экране текущего уровня заряда аккумулятора.

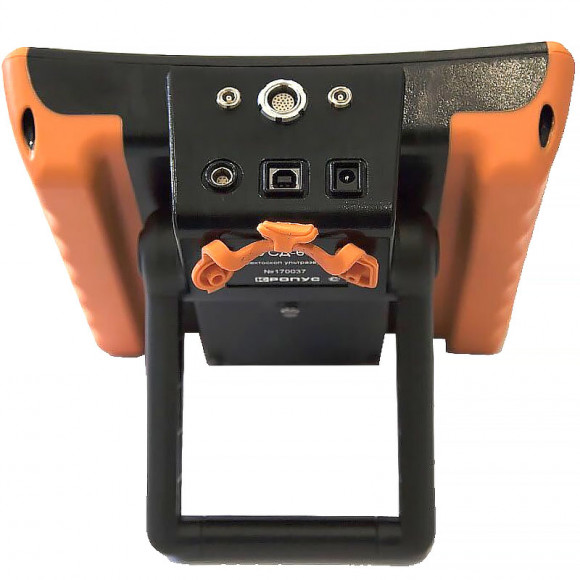

- Порт для подключения энкодера.
- Прибор имеет предустановленные параметры для самых распространенных ПЭП (тип, параметры генератора, приемника и самого преобразователя), а также функцию автоматической калибровки.
- Широкополосный усилитель сигналов с набором узкополосных фильтров, отсеивающих шум от полезного сигнала.
- Особый малошумящий приемник.
- Построение АРД-диаграммы (для определения величины дефектов сравнением амплитуд эхо-сигналов от отражателя и от плоскодонного отверстия на той же глубине).
- ВРЧ для компенсации разности амплитуд сигналов от одинаковых отражателей, но располагающихся на разных глубинах.
- АРК-диаграмма (кривая амплитуда-расстояние).
- Возможность использования с прибором одноканального сканера с датчиком пути.
- Память прибора запоминает большое количество пользовательских настроек.
Цена на ультразвуковой дефектоскоп модели УСД-60 указана с учетом НДС.
Внесен в госреестр | Внесен |
ХарактеристикиРазвертка: мин.: 0 - 2 мкс (0 - 5,9 мм) макс.: 0 - 1000 мкс (0-5950 мм, сталь)) с шагом 0.01, 0.1, 1, 10, 100 Задержка: от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс Максимальная длина контролируемого материала (сталь): до 3000 мм (эхо-режим), 6000 мм (теневой режим) Диапазон скоростей: 1000 - 10 000 м/с с шагом 1, 10 и 100 м/с Задержка в призме: 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс Демпфирование: 25 ом / 50 ом/ 1000 Ом Входной импенданс: 50 ом / 600 ом Зондирующий импульс: радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса Частота повторений ЗИ: от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц Усилитель: широкополосный: 0.5-20 МГц (-6 дБ) Диапазон регулировки усиления: 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ Дополнительная клавиша +dB : программируемая Временная Регулировка Чувствительности (ВРЧ): диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей Кривая Амплитуда-Расстояние (АРК): построение по 20 точкам, регулируемая по высоте Функция АРД: построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми.Отображение сигналов на экране (визуализация) А-скан Режимы работы АСД: дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние Детектирование: положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) Автоматическая калибровка задержки в призме: по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей Автоматическая калибровка диапазона контроля при заданной толщине шва: есть Автоматическая калибровка скорости УЗК: есть Цифровая фильтрация сигнала: есть Аналоговая фильтрация сигнала: есть B-скан: В-скан по датчику оборотов Отсечка: компенсированная, 0 - 80% высоты экрана Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через '0' Измерение амплитуды: в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) Сравнение амплитуд по AWS D1.1 Использование сканеров: Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа Использование TOFD: Одноканальный TOFD с записью по датчику пути или по времени Оценка размеров дефектов в режиме классического дефектоскопа: встроенные АРД диаграммы Сравнение с сохраненным эталонным сигналом: Автоматическое во всем диапазоне усиления Поддержка стандарта контроля сварных швов AWS D1.1: Да, с автоматическим расчетом D1.1 Ratio Обработка изображения на экране после «заморозки» экрана: Полнофункциональная обработка и анализ Дисплей: Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете А-сигнал: 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме Смена цветовых схем экрана под особенности зрения и условий освещенности: есть Память: 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) Язык меню : русский, английский Интерфейс: USB Разъемы преобразователей: 2 Lemo00 Аккумулятор: Li-ion 10.8В, 5000 mА/ч Время работы: не менее 10 часов работы от встроенного аккумулятора Внешнее питание: блок питания 220В AC Напряжение питания : 15В / 2,5А DC Диапазон рабочих температур: от -30° C до +55° C Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм Масса: 1,4 кг с аккумуляторами Дополнительная информация
| |
Производитель | «КРОПУС», Россия |
Поверка в комплекте | Включена в стоимость |
Наличие экрана | Да |
Наличие расширенного функционала | Нет |
Только стандартый набор функций | Да |
Низкочастотный | Нет |
Легкий и компактный | Нет |
