Ультразвуковой дефектоскоп УД2В-П46
снят с производства
- Обзор
- Характеристики
- Отзывы0
КРОПУС УД2В-П46 представляет собой электронный блок, к которому подключаются различные виды пьезоэлектрических преобразователей (далее – ПЭП). Дефектоскоп посылает возбуждающие сигналы на ПЭП, который излучает короткие импульсы ультразвуковых колебаний в сторону контролируемого изделия. Отраженные от элементов структуры материала колебания возвращаются обратно в виде эхо-сигналов. Прибор определяет их интенсивность, время отражения и на основании полученных измерений визуализирует сигнал в виде различных диаграмм и кривых, на основании которых оператор может определить качество исследуемого изделия.
Прибор обеспечен всеми самыми необходимыми разрешениями, в том числе для эксплуатации на опасных производственных объектах и свидетельством об утверждении типа средств измерений.
Дефектоскоп прошел необходимые испытания для допуска к проверке качества корпусов речных судов и в гражданской авиации.
Основные преимущества ультразвукового дефектоскопа КРОПУС УД2В-П46:

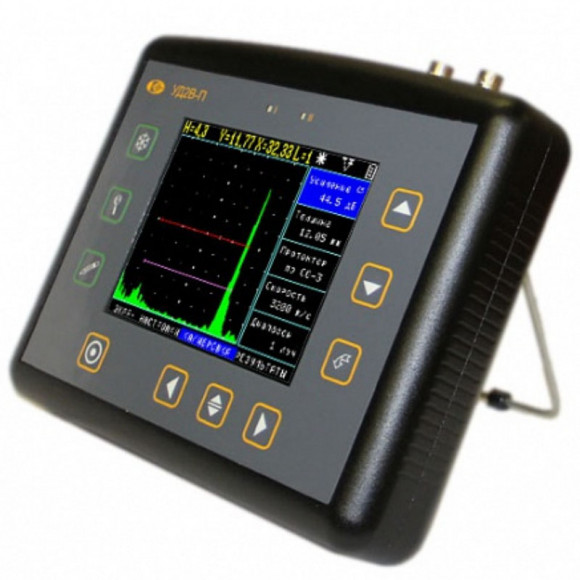

- Большой цветной TFT дисплей с широкими углами обзора. Разрешение: 320x240 точек на дюйм, размер: 115x85 мм. Дисплей морозоустойчив и хорошо читаем даже при ярком свете. Оператор может выбрать удобную для себя цветовую схему.
- Возможность «заморозки» текущего изображения A-скана.
- Два строба, для которых можно задать свои индивидуальные настройки.
- Усиление вплоть до 110 дБ. Шаг: 0,5 Дб, 1 Дб, 2 Дб, 6 Дб.
- Наличие режимов АРК (с двумя дополнительно настраиваемыми кривыми) и ВРЧ (10 точек).
- Возможность построения огибающей максимума сигнала.
- Измерение размера дефекта по его границам либо по амплитуде эхо-сигнала.
- Мощный импульсный генератор.
- Возможность увеличения выбранного участка полученного сигнала на весь экран (функция «Электронная лупа»).
- Формирование огибающей максимума сигнала только по одной точке.
- Настройка структуры протоколов измерений под свои задачи
- Звуковая и светодиодная сигнализация обнаружения дефектов (АСД).
- Широкополосный усилитель сигналов с набором узкополосных фильтров, отсеивающих шум от полезного сигнала.
- Индикация на экране текущего уровня заряда аккумулятора. Сохранение настроек и параметров при выключении из-за прерывания питания.
- Возможность поиска дефектов в тонких стальных изделиях от 4 мм.
- Автоматическая калибровка призмы ПЭП.
- Память на сто A-сканов и тысячу протоколов измерений.
Вы можете купить у нас КРОПУС УД2В-П46 по выгодной цене – от производителя.
Это и другие видео вы можете посмотреть на канале "Дефектоскопия"
Характеристики
Развертка: мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Диапазон скоростей: 1000 - 9999 м/с Задержка: от -0,5 мкс до 994.5 мкс Задержка в призме: 0 - 100 мкс с точностью 0,01 мкс Демпфирование: 50 ом / 1000 ом (до 25 ом в совмещенном режиме) Входной импенданс: 50 ом / 600 Ом Зондирующий импульс: радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты) Частота повторений ЗИ: до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц Усилитель: широкополосный 0.5-15 МГц (-6 дБ) 4 диапазонных узкополосных фильтра Согласование с ПЭП сторонних производителей : 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ Временная Регулировка Чувствительности (ВРЧ): диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей Кривая Амплитуда-Расстояние (АРК): построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) Детектирование: положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) Отсечка: компенсированная, 0 - 80% высоты экрана Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая Режимы работы АСД: дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала Разрешающая способность: 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона Измерение амплитуды: в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала Дисплей: цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек А-сигнал: 80 mm x 70 мм; 220 x 200 точек Память: 100 настроек с А-сигналом и названием, 1000 (50 файлов по 25) протоколов контроля Интерфейс: USB Разъемы преобразователей: 2 СР50 / BNC Аккумуляторы: 4 NiMh размер 'D' Время работы: до 12 часов от стандартных аккумуляторов 'D' 10А/ч; Питание: внешний блок питания 220 В AC Диапазон рабочих температур: от -25°C до +55°C Размер (В x Ш x Д): 170 мм x 225 мм x 45 мм Вес: 1.2 кг (электронный блок) 0.96 кг (снаряженный аккумуляторный отсек) Дополнительная информация
| |
| Производитель | «КРОПУС», Россия |
| Поверка | включена в стоимость |
| Наличие экрана | Да |
| Наличие расширенного функционала | Нет |
| Только стандартый набор функций | Да |
| Низкочастотный | Нет |
| Легкий и компактный | Нет |
| Внесен в госреестр | Внесен |
Ультразвуковой дефектоскоп УД2В-П46 отзывы
About this product reviews yet. Be the first!
