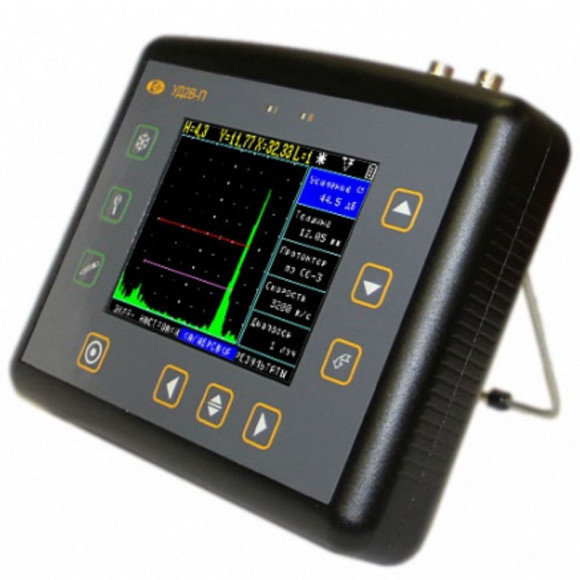

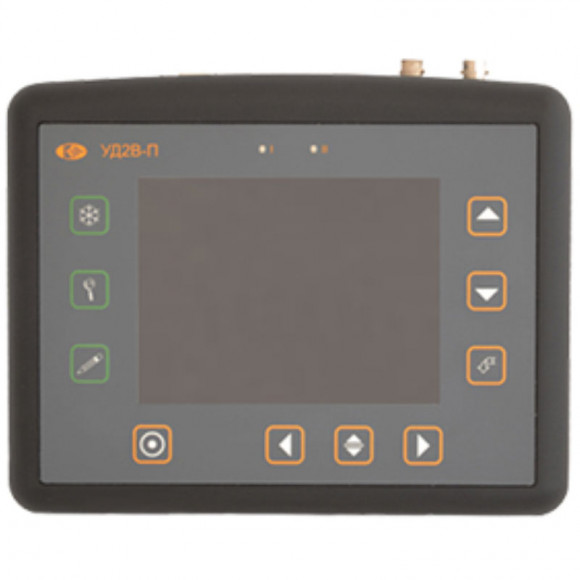

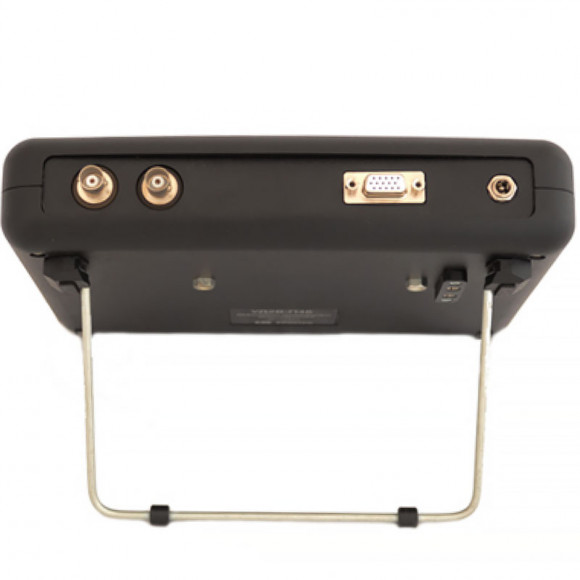

Дефектоскоп ультразвуковой КРОПУС УД2В-П45.Lite
- Обзор
- Характеристики
- Отзывы0
Прибор УД2В-П45.Lite – новая модель ультразвукового дефектоскопа от компании «КРОПУС». Дефектоскоп оснащен цветным экраном нового поколения, который позволяет выдавать высокую результативность при работе с ярким светом, так как дисплей позволяет легко считывать информацию под любым углом и при любом освещении. Также модель отлично проявляет себя при выполнении контроля в низком температурном режиме. Являясь более бюджетным вариантом по сравнению с дефектоскопом УД2В-П46, модель УД2В-П45 мало чем уступает ему в функциональном плане: сохранены возможности аналоговой обработки и полностью цифровой тракт. Отсутствует только связь с ПК и сохранения результатов контроля. Производителем предусмотрена возможность модификации прибора до версии П46.
Конструктивно дефектоскоп представляет собой электронный блок, к которому подключаются различные виды пьезоэлектрических преобразователей (далее – ПЭП). Прибор посылает возбуждающие сигналы на ПЭП, который излучает короткие импульсы ультразвуковых колебаний в сторону контролируемого изделия. Отраженные от элементов структуры материала колебания возвращаются обратно в виде эхо-сигналов. Прибор определяет их интенсивность, время отражения и на основании полученных измерений визуализирует сигнал в виде различных диаграмм и кривых, на основании которых оператор может определить качество исследуемого изделия.
- развертка по стали составляет 4 – 2975 мм;
- наличие режимов АРК (с двумя дополнительно настраиваемыми кривыми) и ВРЧ (10 точек) с диапазоном до 90 дБ;
- возможна регулировка усиления в диапазоне 110 дБ;
- большой цветной TFT дисплей разрешением 320x240 точек на дюйм, размером 115x85 мм. Дисплей морозоустойчив и хорошо читаем при любом освещении. Подсветка регулируется. Оператор может выбрать удобную для себя цветовую схему;
- зондирующий импульс прямоугольного типа (200В). Длитльность импульсов может регулироваться оператором;
- широкополосный усилитель сигналов с набором узкополосных фильтров, отсеивающих шум от полезного сигнала;
- предусмотрена возможность «заморозки» текущего изображения A-сигнала;
- прибор способен работать на две зоны контроля, каждая из которых независима от другой и имеет индивидуальную логику определения дефектов;
- модель может осуществлять контроль толщин как по одному сигналу, так и между двумя сигналами;
- в памяти настроек дефектоскопа сохраняется 20 настроек с А-сигналом;
- запоминание результатов контроля и возможность связи с ПК в приборе не предусмотрена;
- питание оборудование может осуществляться посредством внешнего блока питания или через аккумулятор 4 NiMh;
- при средней яркости прибор способен на непрерывную 12-часовую работу.
Основные особенности модели КРОПУС УД2В-П45.Lite:
Характеристики
Развертка : мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Диапазон скоростей: 1000 - 9999 м/с Задержка: от -0,5 мкс до 994.5 мкс Задержка в призме преобразователя : 0 - 100 мкс с точностью 0,01 мкс Демпфирование: 50 ом / 1000 ом (до 25 ом в совмещенном режиме) Входной импенданс дефектоскопа : 50 ом / 600 Ом Зондирующий импульс: радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты) Частота повторений ЗИ: до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц Усилитель дефектоскопа : широкополосный 1-10 МГц 4 диапазонных узкополосных фильтра Согласование с ультразвуковыми преобразователями сторонних производителей : 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН Диапазон регулировки усиления дефектоскопа : 110 дБ, с шагом 0.5, 1, 2 или 6 дБ Временная Регулировка Чувствительности (ВРЧ): диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей Кривая Амплитуда-Расстояние (АРК): построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) Детектирование: положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) Отсечка: компенсированная, 0 - 80% высоты экрана Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая Режимы работы АСД: дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала Разрешающая способность: 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона Измерение амплитуды: в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала Дисплей: цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек А-сигнал: 80 mm x 70 мм; 220 x 200 точек Память: 20 настроек с А-сигналом и названием, Интерфейс дефектоскопа с ПК: нет Разъемы преобразователей: 2 СР50 Аккумуляторы: 4 NiMh размер 'D' Время работы: не менее 10 часов; Питание: внешний блок питания 220 В AC Диапазон рабочих температур: от -25°C до +55°C Размер (В x Ш x Д): 170 мм x 225 мм x 45 мм Масса: 1.2 кг (электронный блок) 0.96 кг (снаряженный аккумуляторный отсек) | |
| Производитель | «КРОПУС», Россия |
| Поверка | включена в стоимость |
| Наличие экрана | Да |
| Наличие расширенного функционала | Нет |
| Только стандартый набор функций | Да |
| Низкочастотный | Нет |
| Легкий и компактный | Нет |
| Диапазон рабочих температур, С | -25 — 55 |
| Время работы от аккумулятора, ч | 10 ч |
| Масса электронного блока, г | 1200 г |
| Внесен в госреестр | Внесен |
