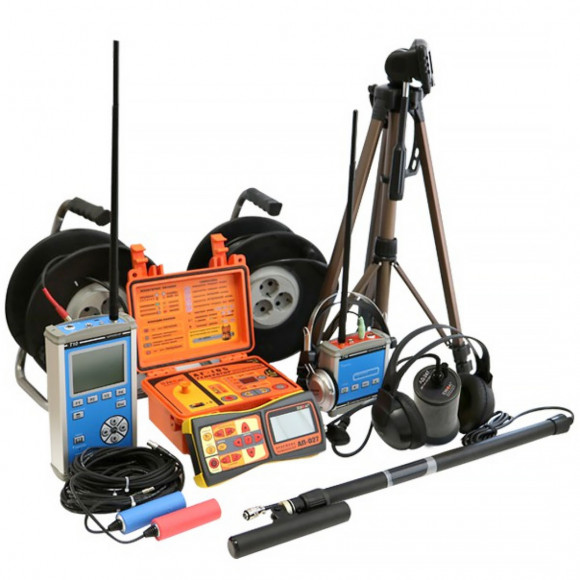

Корреляционный течеискатель "Искор-225"

Корреляционный течеискатель "Искор-225"

Производитель

«ТЕХНО-АС», Россия

Без НДСартикул_01358 225 руб.
С учетом НДСart22960:"искор-225"429 870 руб.

В наличии

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

358 225 руб.

РРЦ в базовой комплектации

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Назначение

Определение корреляционным методом местоположения утечек из трубопроводов
Проведение трассировки подземных коммуникаций
Уточнение места утечки акустическим течеискателем
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов
Поиск места повреждения силового кабеля индукционным и акустическим методами

Выполняемые функции

Поиск места разгерметизации трубопровода корреляционным и акустическим методами
Поиск подземных коммуникаций (кабели, трубопроводы)

Основные преимущества

наличие радиоканалов;
высокая помехозащищенность;
оперативность и скорость расчетов;
ударозащищенные водонепроницаемые датчики;
малые габариты и вес;
высокая точность определения мест разгерметизации, удобство в эксплуатации;
возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
проведение трассировки подземных коммуникаций в активном режиме от генератора.

Применение

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Параметр	Значение
Диапазоны: (при скорости звука 1300м/сек) Точность Диаметр контролируемого трубопровода, мм	100, 250, 500, 1000, 2000 м 0,1% от диапазона 25 ... 800
Дальность радиосвязи , м	до 200
Минимальное давление в трубопроводе, кг/см²	1,5
Фильтры: нижних частот/верхних частот Гц	100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц	60 ... 5000
Питание вычислителя коррелятора, В	4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем	2,4 ГГц
Температура окружающей среды, ºС	-20 ... +40
Дисплей	Графический, LCD, 320х240 точек
Корпус	IP42
Размеры	125х227х45 мм
Масса	1,0 кг

Генератор 'АГ-105'
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимы	Встроенная передающая антенна «LC»
«Антенные» режимы	Внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)	Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12сек Частота следования посылок 1Гц
Режимы «модуляции» (сигналы специальной формы)	Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) Соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F»
Ограниченный программой при ручном повышении, ≥	3 - при частоте 32768Гц «33»
Заданный для автоматического согласования, ≥	0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»
Заданный для автоматического согласования, ≥	0,1 - при частотах 8192Гц «8.2» / 32768Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	32 - в двухчастотном режиме модуляции «2F»
В зависимости от «модуляции», ≥	40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
Ограниченная программой, ≥	6 - При частоте 32768 Гц «33»
Источники питания
Напряжение питания	7…15 В
Батарейный комплект «тип С×8»	8 щелочных («alkaline») элементов 1,5В «тип С»
Внешние источники питания (не входят в комплект поставки)	Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А
Внешние источники питания (не входят в комплект поставки)	Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт
Время работы («жизненный цикл» зависит от качества батарей)	При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
Время работы («жизненный цикл» зависит от качества батарей)	При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33».
Согласование с нагрузкой	Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	«Контактное» подключение с «возвратом тока через землю»
	«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
	«Бесконтактное» подключение с применением внешней передающей антенны «АН»
	«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощности	Технология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216х180х105 мм
Вес, кг	2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)

Приемник 'АП-027'
ПАРАМЕТР	ДАТЧИКИ
ПАРАМЕТР	ЭМД/ДКИ/ДОДК/КИ/НР	АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.	-
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	22010242 мм
Масса электронного блока, не более	0,46 кг

Электромагнитный датчик 'ЭМД-247'
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Датчик акустический 'АД-227'
Чувствительность, V/g	5
Габаритные размеры прибора, не более, мм	105х75
Масса, не более, кг	1,5
