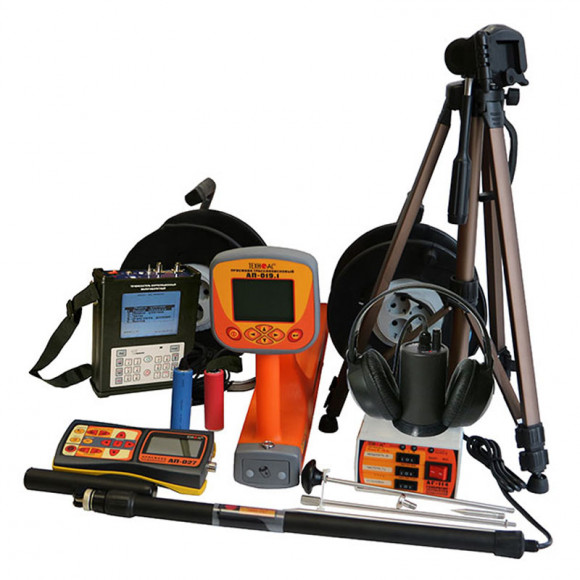

Комплект корреляционно-акустический, с графической индикацией оси коммуникации и цифровой глубины залегания.
Полное описание
Производитель«ТЕХНО-АС», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
1 206 810
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«ТЕХНО-АС», Россия

Комплект корреляционно-акустический, с графической индикацией оси коммуникации и цифровой глубины залегания.

Рекомендуемые области применения

  • Теплосети
  • Водоканал
  • Продуктопроводы

Назначение

  • Определение корреляционным методом местоположения утечек из трубопроводов.
  • Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания
  • Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту.
  • Уточнение местам утечки акустическим течеискателем;
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
  • Диагностика запорной арматуры.

Выполняемые функции

  • Поиск места разгерметизации трубопровода корреляционным и акустическим методами
  • Поиск подземных коммуникаций (кабели, трубопроводы)
  • Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания;
  • Функция сохранения координат для нанесения на карту.
  • Поиск мест повреждения силовых кабелей индукционным и акустическими методами.

Основные преимущества

  • наличие радиоканалов;
  • высокая помехозащищенность;
  • оперативность и скорость расчетов;
  • ударозащищенные водонепроницаемые датчики;
  • малые габариты и вес;
  • высокая точность определения мест разгерметизации, удобство в эксплуатации.
  • возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания
  • проведение трассировки подземных коммуникаций в активном режиме от генератора.

Применение

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Технические характеристики коррелятора
Параметр Значение
Рабочий диапазон частот, Гц 10-10 000
Эффективная рабочая длина обследуемого участка, м
- при использовании одной катушки
- при использовании двух катушек
- при использовании радиоканала

250
500
до 1500 *
Пределы основной допускаемой погрешности при измерении временных интервалов, в диапазонах, мс, (при скорости звука равной 1200 м/с)
- от 15 до 120 мс
- от 120 до 490 мс
- от 490 до 740 мс


± 0,2 (0,24 м)
± 0,3 (0,36 м)
± 0,5 (0,6 м)
Дисплей Графический, 320 х 240 точек, с подсветкой
Встроенная энергонезависимая память , Мб 512
Максимальное количество точек выборки 8192
Максимальное разрешение по расстоянию (при скорости звука прибл.1300 м/с), м 0,04
Отображаемые функции Сигнал
Спектр
Кросс Спектр
Кросс Корреляция
Когерентность
Фазовый Кросс Спектр
Расчетная Кросс Корреляция.
Отключаемое подавление помех.
Результаты расчета места утечки.
Рабочая температура:
- измерительный блок
- выносной усилитель
- первичный преобразователь (датчик)

-10….+55 ° С.
-20….+65 ° С.
-50…+ 125 ° С.
Время автономной работы, ч, не менее 8
Потребляемая мощность, Вт, не более 6
Вес измерительного блока, кг 2



Приемник "АП-019.3"
Параметр Значение
Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Диапазон частот «Широкая полоса» 0,04…8 кГц
Частота фильтра в режиме «Зонд» 512 Гц
Диапазон частот «Радио» 8…40 кГц
Динамический диапазон входных сигналов 120 дБ
Количество встроенных датчиков 4
Максимальная чувствительность
(Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )
5 мкА на расстоянии 1 м
Объем памяти модуля GPS 2300 «точек»
Подключаемые внешние датчики КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью
  • Автоматическое – для 2D отображения «Трасса»
  • Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»
  • Автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы 0....9,99 м
Автоматически в режиме «Трасса»
По нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала 0,01....9,99 А
Автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
  • 2D визуализация положения трассы относительно прибора
  • Глубина залегания трассы
  • Ток сигнала
  • Графики уровня сигнала
  • Сила сигнала
  • Параметры настройки и управления
Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция).
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,45 кг



Генератор "АГ-114.1"
Параметр Значение
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт 5, 10, 20
Усилитель мощности CLASS D КПД 80%
Частота генерации (непрерывный или импульсный), Гц 512, 1024, 8192, одновременно 3 частоты
Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом 1 … 1000
Согласование с нагрузкой автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час 5
Питание 1 аккум. 12В/2,2 Ач или сетевой блок
Габаритные размеры электронного блока, не более, мм 190х140х80
Вес генератора в чехле с носимым аккум., не более, кг 2,2



Приемник "АП-027"
ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ/НР АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



Датчик акустический "АД-247"
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95



Электромагнитный датчик "ЭМД-247"
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Индуктивная антенна "ИЭМ-301.3"
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный
Производитель«ТЕХНО-АС», Россия
