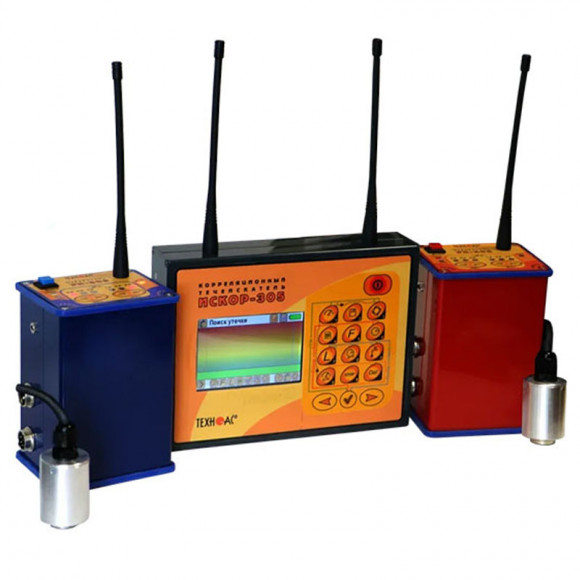

Корреляционный течеискатель “ИСКОР-305” - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
Полное описание
Производитель«ТЕХНО-АС», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
598 710
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«ТЕХНО-АС», Россия

Описание

Корреляционный течеискатель “ИСКОР-305” - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.

“ИСКОР-305” позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.

Индикация утечки осуществляется визуально по графику корреляционной функции.

Применение

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Рекомендуемые области применения

  • Теплосети
  • Водоканал
  • ЖКХ
  • Продуктопроводы

Основные преимущества

  • Наличие двух радиоканалов;
  • Высокая помехозащищенность, регулируемый фильтр;
  • Оперативность и скорость расчетов;
  • Ударозащищенные водонепроницаемые датчики;
  • Малые габариты и вес;
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации;
  • Визуальная индикация утечки по графику корреляционной функции.

Принцип работы

Принцип работы корреляционного течеискателя “ИСКОР-305” основан на визуальной индикации возможного места повреждения трубопровода или врезки. Это удается достичь благодаря совмещению на экране плана участка между местом установки двух датчиков и графика корреляционной функции для сигналов, измеренных этими датчиками. Для правильного отображения результатов произведенных измерений необходимо задать материал трубопровода, внешний диаметр трубопровода, длину обследуемого участка трубопровода (расстояние между местами установки одного и второго датчиков, измеренное вдоль оси трубопровода рулеткой). Для стальных, чугунных или полиэтиленовых трубопроводов с водой в качестве наполнителя скорость звука рассчитывается прибором автоматически и не учитывает прочих параметров (толщина стенки трубы, давление в трубе, температуру носителя и т.д.). Для конкретного участка скорость звука должна быть получена методом измерения и применена при поиске утечки.

Утечка воды из трубопровода создает в нем акустические волны, которые распространяются в обе стороны от источника шума. При использовании корреляционного приемника расстояние до утечки определяют, как расстояние до одного из датчиков (в данном приборе – от подключенного к «красному передатчику», установленных на трубопроводе на заданном расстоянии. Данное расстояние определяется на основании вычисления разности времени прихода акустических сигналов от места утечки на датчики. Для получения высокой достоверности вычислений трубопровод должен иметь однородную структуру, без существенных препятствий получения.

Технические характеристики

Параметр Значение
Длина диагностируемого участка трубопровода, м от 10 до 1000
Диаметр трубопровода, мм от 25 до 800
Давление в трубопроводе, атм не менее 1,5
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см:
- от 10 до 250 м не более ±5
- от 250 до 500 м не более ±10
- от 500 до 1000 м не более ±15
Время построения корреляционной функции при усреднении по 60 измерениям, мин:
- от 10 до 250 м не более 3
- от 250 до 500 м не более 4,5
- от 500 до 1000 м не более 4,5
Частоты фильтрации сигнала утечки:
- фильтр нижних частот, кГц 1,0, 1,5, 2,2
- фильтр верхних частот, кГц 0,3, 0,4, 0,5
- цифровой фильтр, кГц от 65 до 4500
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м не менее 500
Дисплей графический, TFT, 320х480 точек
Электропитание встроенные Li-Ion аккумуляторы
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час не более 6
Допустимый диапазон температур окружающей среды при эксплуатации, °С от минус 25 до 45
Время непрерывной работы, час:
- в нормальных условиях не менее 8
- при пониженной температуре минус 25°С не менее 6
Средняя наработка на отказ, час не менее 2000
Класс защиты от внешних воздействий:
- акустического датчика АДК-305 IP65
- предусилителя-передатчика УП-305 IP51
- корреляционного приемника КП-305, источника питания, зарядного устройства IP42
Габаритные размеры, мм:
- акустического датчика АДК-305 Ø36, Н=68, Lкабеля=5 м
- предусилителя-передатчика УП-305 135×95×78
- корреляционного приемника КП-305 152×203×51
Масса, кг:
- акустического датчика АДК-305 0,3
- предусилителя-передатчика УП-305 0,9
- корреляционного приемника КП-305 1,3
Производитель«ТЕХНО-АС», Россия
