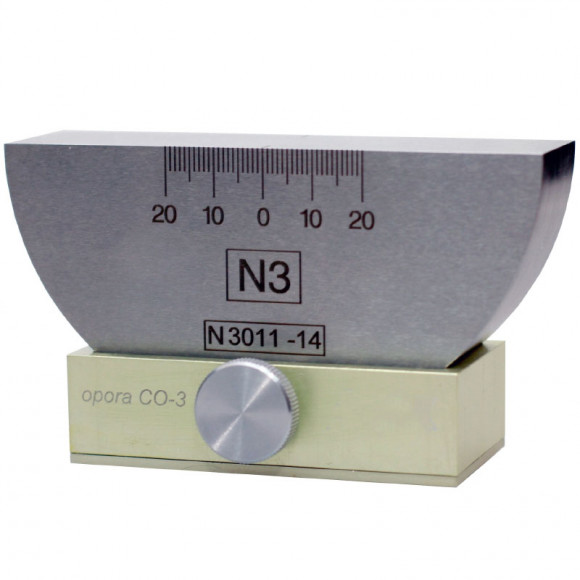

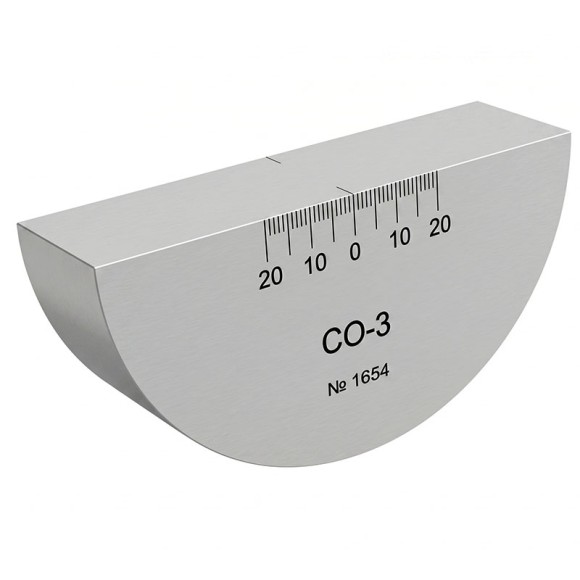

Стандартный образец СО-3

Name: Стандартный образец СО-3
SKU: art19324:со-3

Госреестр

Стандартный образец СО-3 — эталонная стальная мера в виде полуокружности для установления выходной точки луча ультразвука и трансформаторной стрелы в ультразвуковой дефектоскопической аппаратуре. Изготавливается по стандартным техническим требованиям, указанным в ГОСТ для данной марки образцов.

Полное описание

Внесен в госреестр	Внесен
Поверка в комплекте	Включена в стоимость
Производитель	«Инакон», Россия

В наличии

Артикул: art19324:со-3

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

8 112 руб.

РРЦ в базовой комплектации

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Стандартный образец СО-3 представляет собой измерительный эталон из стали (20 или 3) в виде полуокружности, изготавливаемый по заданным ГОСТ параметрам и освидетельствованный метрологической службой. Применяется для установления выходной точки луча ультразвука и трансформаторной стрелы в ультразвуковой дефектоскопической аппаратуре, а также настройки ее измерительных параметров.

Особенности:

определяет нулевую точку для луча ультразвука;
устанавливает выходную точку для трансформаторной стрелы дефектоскопа;
определяет чувствительность и позволяет настроить глубиномер для пьезоэлектрических трансформаторов;
стандартно соответствует показаниям скорости ультразвука в материале, равной 5900 ± 59 м/с при Т=20С;
может применяться для измерения скорости колебаний УЗ-сигнала в трансформаторной призме;

стандартизованная масса — 1200 г.

Характеристики

Материал	изготовлен из стали марки 20 по или из стали марки 3 по ГОСТ 14637
Скорость распространения продольной волны в материале образца	при температуре 20±5 °С составляет 5900±59 м/с
Специфика	ΔR не более 0,1 мм L = 0...±20 мм; Δ L = ±0,1 мм
Геометрические размеры	соответствуют требованиям ГОСТ 14782

Дополнительная информация

Стандартный образец СО-3 точно соответствует регламентированным значениям и является сертифицированным средством настройки и калибровки дефектоскопических приборов.
В комплекте с отражательными приспособлениями может имитировать дефектные участки для проверки достоверности их выявления тестируемым дефектоскопом.

Внесен в госреестр

Внесен

Поверка в комплекте

Включена в стоимость

Производитель

«Инакон», Россия
