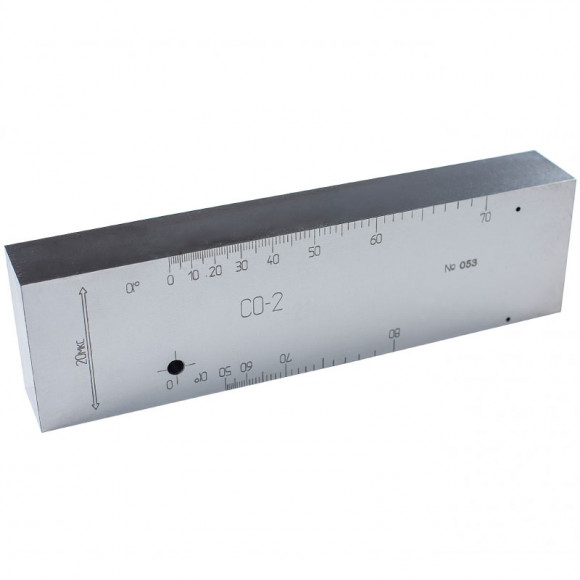

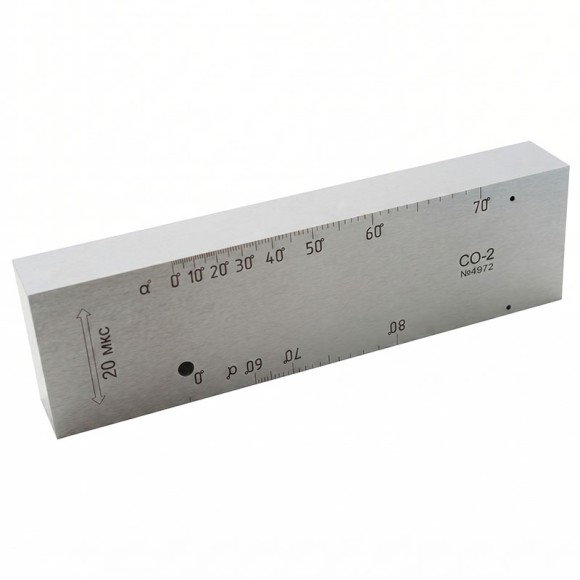

Стандартный образец СО-2

Представленная модель используется при контроле УЗД объектов из малоуглеродистой и низколегированной стали. Они имеет специальную конструкцию формы с отверстиями. Габариты изделия, характеристики размещения отверстий и их размеры регламентируются ГОСТом 14782-86. Представленная модель входит в Комплект контрольных образцов КОУ-2.

Функционал исследований с помощью прибора:

• фиксация особенностей и показателей чувствительности;
• определение «мертвых» участков;
• выявление погрешностей устройства:
• измерение угла ввода луча;
• определение ширины основного листка диаграммы;
• регистрация параметров импульсного коэффициента;
• контроль производится для малоуглеродистых и низколегированных составов сталей.

Основные особенности:

 Образец изготовлен из 20 или 3 марки стали по ГОСТу 14637.

• Модель СО-2 состоит из стальной плиты, на которую графическим способом нанесена шкала измерений.
• Оценка «мертвой» зоны производится с помощью отверстий на глубине 3 и 8 мм, и с диаметром 2 мм.
• Настройка чувствительности и контроль угла ввода преобразователей происходит с помощью отверстия с диаметром 6 мм.
• Ширина изделия 59 мм, что соответствует длительности распространения продольной УЗ волны прямом и обратном направлении около 20 мкс.
• Скорость распространения УЗ волны при заданных параметрах температуры и частоты составляет приблизительно 590 м/с.
• Интервал между первым и третьим донными импульсами по ширине агрегата равен показателю 40 мкс.
