Измерительная рука Мастер ЭВА 7
- Обзор
- Характеристики
- Отзывы0

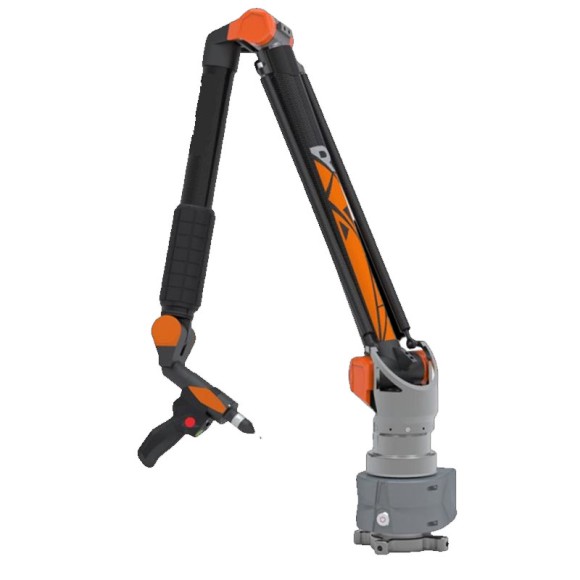

Измерительные руки "Мастер ЭВА 7"

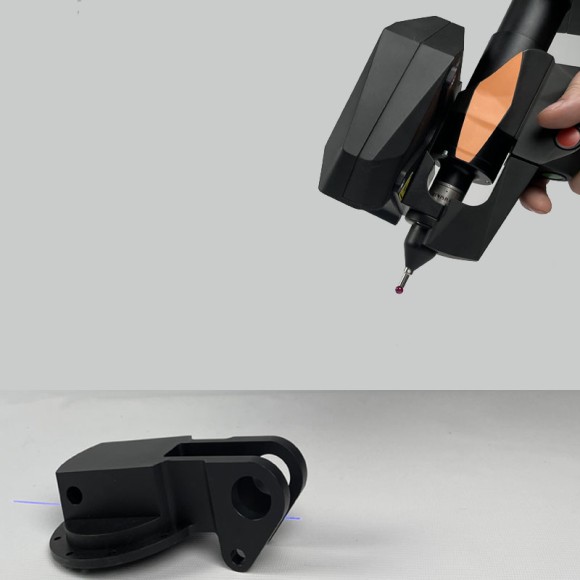

Измерительные руки "Мастер ЭВА" - это мобильное решение для точных измерений в различных отраслях промышленности. Наилучшим образом измерительные манипуляторы зарекомендовали себя в авиационной, автомобильной, машиностроительной отраслях и ВПК РФ. Обеспечивают возможность в качестве автономного метрологического оборудования для трехмерного контроля контактным щупом, оцифровки или обратного проектирования.
Соответствует стандарту ISO 10360-12:2016 и внесены в ГРСИ РФ.
7-осевая координатно-измерительная рука "Мастер ЭВА" в удлиненной версии обладает одним из самых больших радиусов действия на рынке, предлагая диаметры сфер 5 м, 6 м, 7 м и более для точных и масштабных измерений.
Преимущества измерительной руки "Мастер ЭВА 7"
- разнообразие размеров (доступность в 10 размерах, от 2,0 до 9,0 метров);
- возможность дистанционного управления и встроенный литий-ионный аккумулятор (22 часа тактильно работы и 12 часов работы с лазерным сканером);
- высокая гибкость использования и широкий спектр применения, благодаря совместимости со всей линейкой аксессуаров и датчиков Renishaw;
- широкая поддержка аксессуаров (выбор из более чем 100 различных стилусов щупов, включая прямые и угловые щупы, контактные и инфракрасные);
- быстрая замены датчиков без необходимости повторной калибровки;
- простота настройки и использования для оперативных измерений, что особенно важно при контроле качества и производственных процессах;
- температурная компенсация;
- лёгкая конструкция;
- высокая точность и надежность результатов;
- лёгкий монтаж на различные опоры (штативы, опорные пластины).
Поддержка лазерного сканера ЭВАСКАН
| Модель | ЭВАСКАН 50 | ЭВАСКАН 100 | ЭВАСКАН 200 |
| Длина лазерной линии (мм) | 50 | 100 | 200 |
| Точность (мкм) | 12 | 24 | 36 |
| Повторяемость (мкм) | 12 | 24 | 36 |
| Разрешение (мкм) | 16 | 23 | 40 |
| Количество выборок (точки на линию) |
- | 2500 | 2500 |
| Вес, только сканер (кг) | 0,5 | 0,5 | 0,5 |
| Выходная мощность лазера | макс. 8 мВ (класс 2M) | макс. 8 мВ (класс 2M) | макс. 8 мВ (класс 2M) |

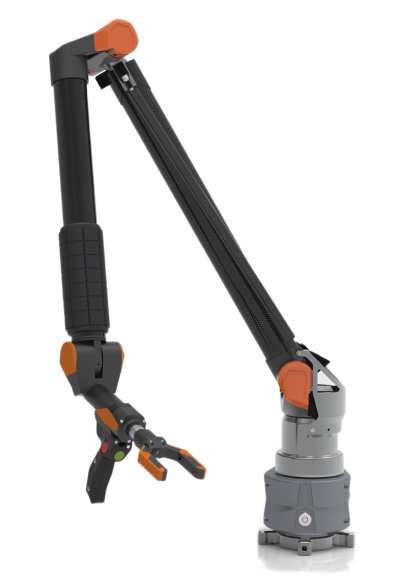

Поддержка вильчатого щупа ТЮБОСКАН
Тип лазера: полупроводниковый Класс лазера :2[EN/IEC 60825-1 (2007) JIS c6082(2011)].
Тип луча: коллимированный.
Длина волны: 650нм [видимый].
Макс. мощность лазерного диода: 7 мВ.
Выходная мощность: <1 мВ.
Диапазон температур хранения: от минус 10°C до плюс 50°C.
| Модель | ТЮБОСКАН 30 | ТЮБОСКАН 30М | ТЮБОСКАН 50 | ТЮБОСКАН 80 | ТЮБОСКАН 150 | ТЮБОСКАН 200 |
| макс. диаметр трубы (мм) |
26 | 26 | 45 | 74 | 142 | 190 |
| макс. диаметр при двойном измерении (мм) | 26 | 14 | 35 | 58 | 60 | 80 |
| минимальный диаметр трубы (мм) | 2 | 1 | 6 | 9 | 14 | 19 |
| номинальная ширина вилки (мм) | 30 | 30 | 50 | 80 | 150 | 200 |
| макс. погрешность измерения Длина (мм) | +/-0.1 | +/-0.1 | +/-0.1 | +/-0.1 | +/-0.2 | +/-0.2 |
| макс. погрешность измерения Угол (°) | +/-0.1 | +/-0.1 | +/-0.1 | +/-0.1 | +/-0.04 | +/-0.04 |
| масса (кг) | 170 | 165 | 200 | 270 | 600 | 550 |
| Внесен в госреестр | Внесен |
| Поверка в комплекте | Включена в стоимость |
