Модульная система АВГУР-ТФ
- Обзор
- Характеристики
- Отзывы0

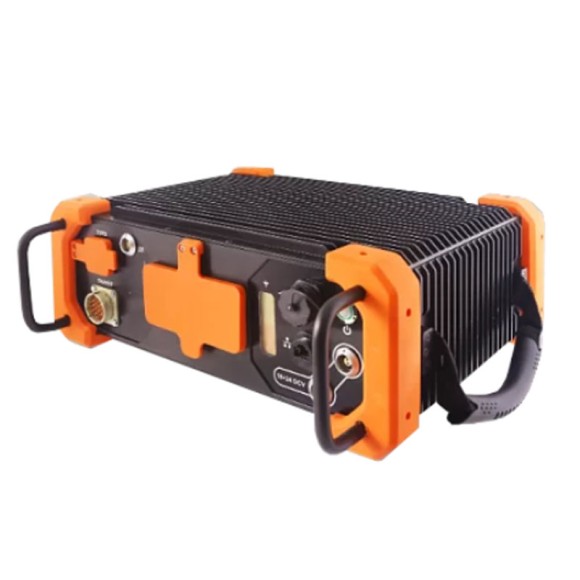

Модульная система АВГУР-ТФ с применением фазированных решёток и метода TOFD. Система успешно прошла испытания в ПАО «ГАЗПРОМ».
Объединение нескольких технологий контроля в одной модульной системе АВГУР-ТФ — эффективное решение для автоматизированного ультразвукового контроля сварных соединений, обеспечивающее максимальную отдачу от ультразвука без потерь производительности:
- ФР-режим — эффективный поиск дефектов различной ориентации по всему сечению шва;
- Зональная фокусировка — выявление дефектов по кромке сварного соединения (ручная и автоматическая сварка);
- TOFD-режим — дополнительная информация по дифракционным эхо-сигналам от дефектов;
- ЦФА-режим — наиболее точная визуализация дефектов, определение физических размеров дефектов;
- АВИК-режим — применение лазерного профиломера для измерения параметров сварного шва.
Система АВГУР-ТФ обеспечивает:
- 4 режима работы: режим фазированной решётки; режим TOFD; режим цифровой фокусировки антенны; режим зональной фокусировки;
- Выявление и визуализация дефектов, определение их размеров и координат;
- Проведение автоматизированного контроля изделий и материалов толщиной до 500 мм;
- Многофункциональная программа регистрации и анализа результатов контроля;
- Модуль расчёта параметров контроля для метода TOFD и ФАР;
- Замена радиографии на ультразвуковой контроль;
- Интеграция с лазерным измерителем профиля поверхности сварного шва.
Ультразвуковой контроль сварных соединений в режиме ФР
- Калибровка ВРЧ / ПРЧ и чувствительности по углу
- Калибровка задержки в призме
- Расчёт законов фокусировки по глубине, по смещению, по радиусу
- Законы фокусировки рассчитываются прибором без импорта с компьютера
- Высокая производительность сбора данных
- Сочетание различных методов с использованием нескольких групп преобразователей за один проход, что повышает производительность контроля
- Создание эскиза объекта контроля и наложение эскиза на данные упрощают выявление и образмеривание дефектов
- Совместим со сканерами различных производителей
- Сохранение данных контроля для последующего анализа
Ультразвуковой контроль сварных соединений в режиме TOFD
- Высокая чувствительность контроля
- Независимость обнаружения дефекта от его ориентации
- Высокая производительность контроля за счёт проведения контроля всего объёма сварного соединения за один проход
- Сохранение результатов контроля для последующего анализа
- Калибровка глубиномера
- Расчёт параметров контроля с применением специализированной программы “УЗ калькулятор”
- Заключения по результатам могут настраиваться и выдаваться автоматически
- Совместим со сканерами различных производителей
Ультразвуковой контроль сварных соединений в режиме ЦФА
- Цифровая фокусировка антенны (ЦФА) в реальном времени и в виде постобработки
- Возможность оценки эквивалентной отражательной способности
- Измерения длины, высоты и координат дефектов с высокой разрешающей способностью
- Максимальная возможность классификации дефектов
- Применение различных алгоритмов обработки методом ЦФА для объектов контроля повышенной сложности
- Получение изображений высокого качества для повышения достоверности результатов контроля
Режим автоматизированного ВИК (АВИК)
C применением лазерного профиломера выполняется измерение параметров сварного шва: ширина и высота валика, смещение кромок, глубина межваликового западания, протяженность и высота подрезов.
Технические характеристики
| Количество каналов | 64; 128 шт |
| Диапазон установки амплитуд импульсов возбуждения |
от 30 до 100 В с шагом 1 |
| Допускаемое отклонение установки амплитуды импульсов возбуждения |
±10 % |
| Диапазон установки длительности импульсов возбуждения |
от 50 до 400 нc |
| Допускаемое отклонение установки длительности импульсов возбуждения |
±10 % |
| Диапазон регулировки коэффициента усиления приёмного тракта |
от 0 до 80 дБ |
| Шаг регулировки коэффициента усиления | не более 0,5 дБ |
| Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приёмника |
±1 дБ |
| Диапазон регулировки длительности развёртки |
от 1 до 600 мкс |
| Диапазон регулировки задержки развёртки (при частоте оцифровки сигнала 20 МГц) |
от 1 до 200 мкс |
| Диапазон измерения глубины залегания дефекта |
от 1 до 200 мм |
| Максимальная толщина контролируемых объектов | 500 мм |
| Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта, мм, при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм; | ±0,8 мм |
| Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта, при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм | ±(0,3+0,03*z) мм, где z - значение глубины, мм |
| Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм; | ±1,0 мм |
| Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм | ±(0,3+0,03*z) мм, где z - расстояние от точки ввода до проекции дефекта, мм |
| Диапазон измерения пройденного расстояния датчиком пути | от 1 до 20000 мм |
| Относительная погрешность измерения пройденного расстояния датчиком пут в диапазоне от 1 до 100 мм | ±0,5 % |
| Относительная погрешность измерения пройденного расстояния датчиком пут в диапазоне от 100 до 20000 мм |
±0,5 % |
| Габаритные размеры блока системного (длина х ширина х высота) |
не более 400 х 300 х150 мм |
| Масса блока системного |
до 9 кг |
| Средний срок службы | от 10 лет |
| Питание осуществляется от источника внешнего питания постоянного тока (от аккумуляторной батареи или блока питания, подключенного к сети переменного тока) с номинальным напряжением |
24 В |
| Условия эксплуатации при температуре окружающего воздуха |
от -10 до +45 °С (без термочехла) от -40 до +10 °С (с термочехлом) |
| Условия эксплуатации при относительной влажности воздуха, при температуре +25 °С | от 15 до 80 % |
| Условия эксплуатации при атмосферном давлении |
от 630 до 800 мм рт. ст. |
Стандартная комплектация*:

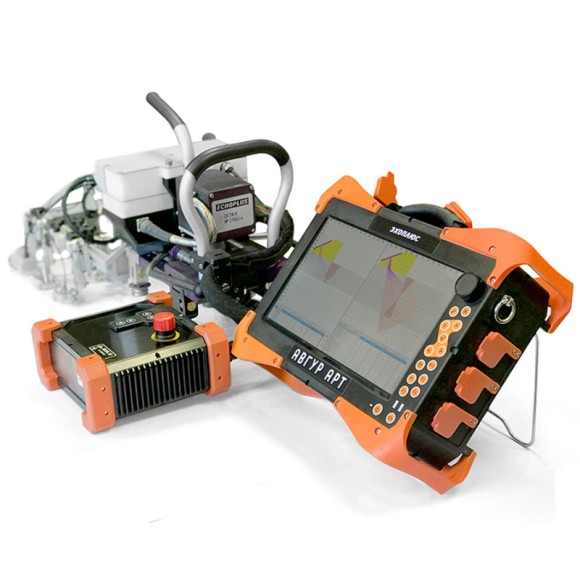

- Ультразвуковой дефектоскоп АВГУР-АРТ;
- Сканер на магнитных колёсах СК.ТФ.М;
- Модуль АВИК;
- Комплект призм ПЭП, TOFD, ФР;
- Соединительные кабели;
- Кабель питания (220 В);
- Управляющий компьютер;
- Упаковка.
* Сканирующие устройства поставляются отдельно.
| Внесен в госреестр | Не внесен |
| Производитель | «НПЦ "ЭХО+"», Россия |
