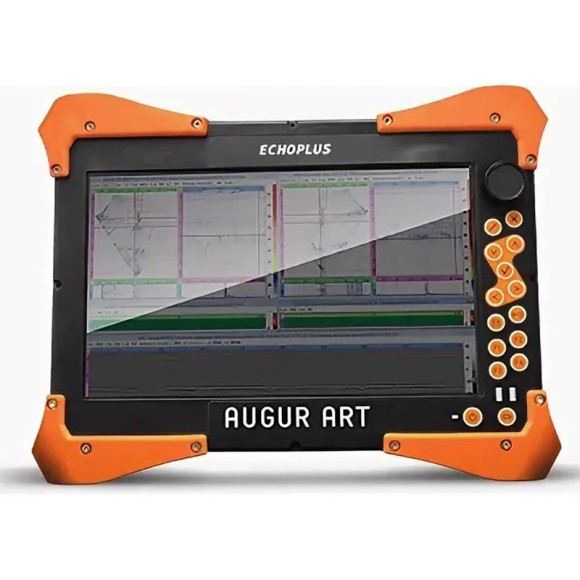

Многоканальный ультразвуковой дефектоскоп АВГУР-АРТ
- Обзор
- Характеристики
- Отзывы0
Многоканальный ультразвуковой дефектоскоп АВГУР-АРТ с ручным управлением, оснащенный технологией фазовых решеток, цифровой фокусировкой антенны и методом TOFD.
Ультразвуковой дефектоскоп АВГУР-АРТ предназначен для:
- выявления и визуализации несплошностей, определения их размеров и координат, амплитуд эхосигналов;
- проведения автоматизированного ультразвукового контроля (АУЗК) сварных соединений и основного металла оборудования, деталей, трубопроводов и прочих изделий из металлов, их сплавов и других материалов, включая объекты из перлитных и аустенитных сталей толщиной от 6 до 500 мм.

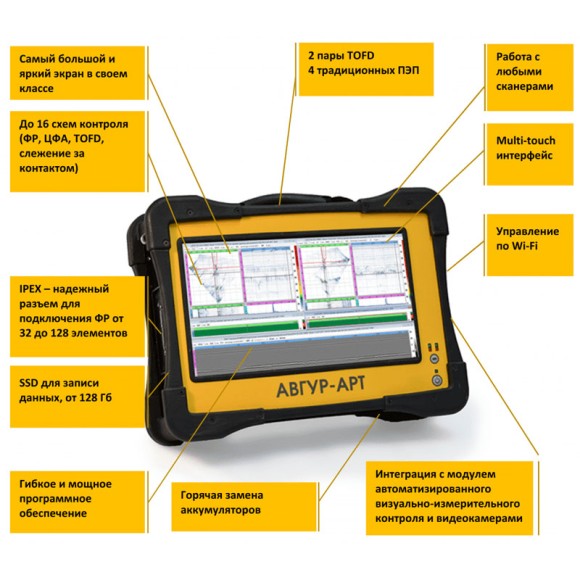

Уникальные особенности дефектоскопа АВГУР-АРТ:
- До 64 независимых каналов;
- До 128 коммутируемых каналов;
- 2 канала TOFD;
- 4 совмещенных ПЭП;
- Защита IP66;
- Скорость контроля до 80 мм/с;
- Лёгкая интеграция;
- Российские УЗ-модули;
- Технологии: ФР, ЦФА, TOFD и обычные ПЭП;
- До 16 групп контроля;
- Накопитель данных SSD от 128 Гб;
- Применение сложных сигналов;
- Управление по Wi-Fi и загрузка данных в облако;
- Яркий большой (13”) экран.
Выравнивание чувствительности
Поддерживается выравнивание чувствительности по углу и дальности с применением типовых контрольных отражателей: зарубок, плоскодонных отверстий, отверстий бокового сверления в соответствии с требованиями российской и международной нормативной документации. Технология ФР-АРД позволяет оценивать эквивалентную площадь дефекта.
Получение изображение границ дефекта
Алгоритмы АВГУР-АРТ позволяют получать изображения В-типа по разным акустическим схемам с учетом отражения от дна объекта контроля. После цифровой обработки этих изображений облегчается задача получения информации о форме дефекта.
Применение сложных сигналов
Применение сложных фазоманипулированных сигналов реализуется за счет применения программируемого секвенсора и последующей математической обработки и позволяет повышать качество изображения при контроле материалов с высокими коэффициентами затухания ультразвука.
Поддержка матриц и схемы TRL
Для обеспечения качания луча в дополнительной плоскости и при контроле материалов с зернистой структурой целесообразно применение антенных матриц и антенных решеток, подключаемых по раздельно-совмещенной схеме (TRL). Количество элементов в матрице определяется конфигурацией дефектоскопа – от 32 до 128 элементов.
Программа АВГУР-Анализ
- A, B, C, D, E, S-сканы — визуализация и обработка в режимах ФР, SAFT, ЦФА, TOFD, линейное сканирование;
- изменение контрастности и отсечки — выравнивание чувствительности (ВРЧ, ПРЧ);
- измерительные курсоры;
- централизованная база данных результатов контроля и объектов;
- создание отчетов с параметрами контроля и информацией о дефектах.
Характеристики модулей
| Количество каналов ФР | 64; 128 шт |
| Количество независимых каналов ФР | 32; 64 шт |
| Диапазон установки амплитуд импульсов возбуждения ФР | от 30 до 100 В |
| Диапазон установки амплитуд импульсов возбуждения TOFD | от 50 до 400 В |
| Диапазон установки длительности импульсов возбуждения | от 50 до 400 нс |
| Допускаемое отклонение установки длительности импульсов возбуждения | ±10 % |
| Диапазон регулировки коэффициента усиления приёмного тракта | от 0 до 80 дБ |
| Шаг регулировки коэффициента усиления | не более 0,1 дБ |
| Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приёмника | ±1 дБ |
| Рабочая полоса частот | от 0,4 до 25 МГц от 0,5 до 21,6 МГц |
| Диапазон регулировки длительности развёртки | от 1 до 600 мкс |
| Настраиваемые КИХ фильтры | На каждый канал |
| Максимальное число групп / законов фокусировки | 16 / 2048 |
| Максимальная частота посылок импульса возбуждения | 20 кГц |
| Скорость сбора и записи данных | до 200 Мб/с |
Характеристики точности
| Диапазон измерения глубины залегания дефекта | от 1 до 200 мм |
| Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм; | ±0,8 мм |
| Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм | ±(0,3+0,03*z) мм, где z - значение глубины, мм |
| Диапазон измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность | от 1 до 120 мм |
| Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм; | ±1,0 мм |
| Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм | ±(0,3+0,03*z) мм, где z - расстояние от точки ввода до проекции дефекта, мм |
| Диапазон измерения пройденного расстояния датчиком пути | от 1 до 20000 мм |
| Относительная погрешность измерения пройденного расстояния датчиком пути в диапазоне от 1 до 100 мм | ±0,5 % |
| Относительная погрешность измерения пройденного расстояния датчиком пути в диапазоне от 100 до 20000 мм | ±0,5 % |
Прочие характеристики
| Параметры дисплея | 13,3“, 1920x1280, контаст 1000:1, сенсорн 13,3“, 1920x1080, контаст 1000:1, сенсорн |
| Габаритные размеры дефектоскопа (длина х ширина х высота) |
не более 400 х 300 х120 мм не более 400 х 300 х135 мм |
| Масса блока системного |
до 7 кг |
| Степень промышленной защиты при заглушенных разъемах | IP66 |
| Средний срок службы |
не менее 10 лет |
| Питание осуществляется от источника внешнего питания постоянного тока (от аккумуляторной батареи или блока питания, подключенного к сети переменного тока) | 9-18 В |
| Время работы от аккумулятора | 4 ч + горячая замена |
Стандартная комплектация:
- Ультразвуковой дефектоскоп АВГУР-АРТ;
- Блок аккумуляторных батарей;
- Блок питания;
- Зарядное устройство аккумуляторных батарей;
- Соединительный кабель;
- Управляющий компьютер;
- Упаковка.
| Внесен в госреестр | Внесен |
| Производитель | «НПЦ "ЭХО+"», Россия |
