Ультразвуковой дефектоскоп УИУ «СКАНЕР+» модель «СКАРУЧ»
- Обзор
- Характеристики
- Комплектация
- Отзывы1

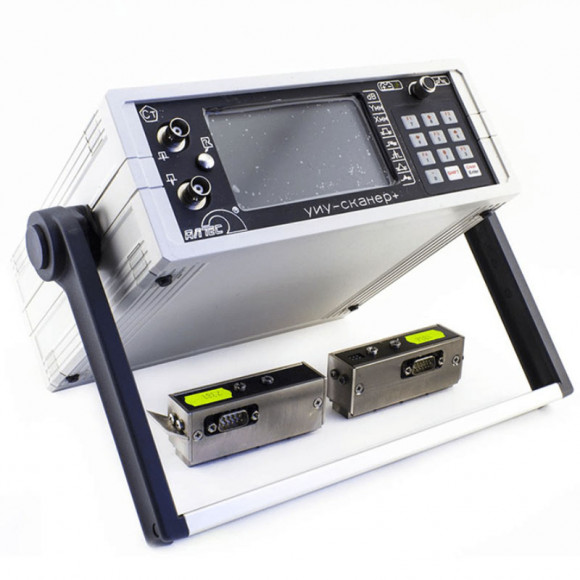

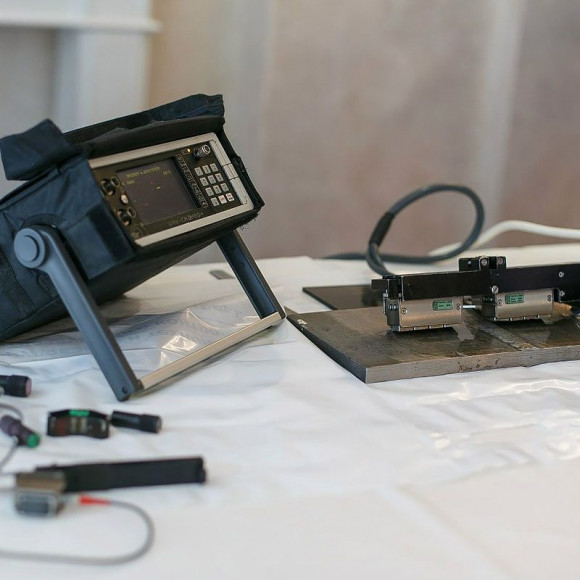

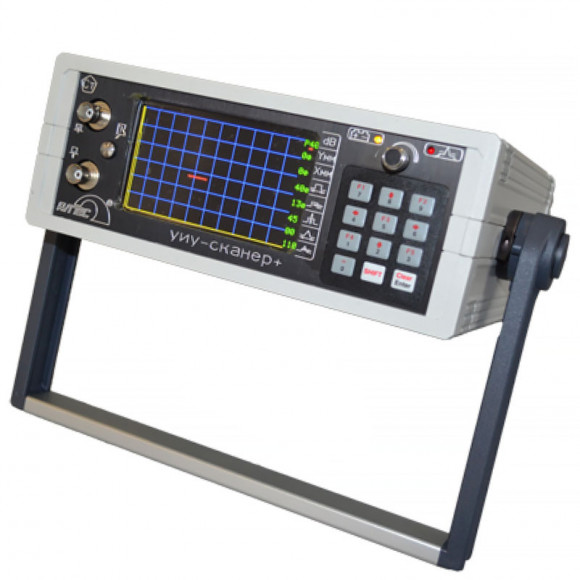

Ультразвуковой дефектоскоп УИУ «СКАРУЧ» включает в состав восьмиканальный электронный блок, соединенный кабелем с механоакустическим блоком. Последний может быть, как односторонним, так и двусторонним (для проверки шва одновременно с двух сторон) и содержит датчик измерения пути (перемещения блока) и акустические блоки со встроенными пьезоэлектрическими преобразователями (ПЭП). Возбужденные ПЭП излучают УЗ-сигнал и принимают его обратно в отраженном или трансформированном дефектами изделия виде.
УЗК дефектоскоп «СКАРУЧ» представляет собой уникальный прибор, поскольку позволяет проводить измерения в максимально автоматическом режиме. В отличие от обычных ручных УЗ-дефектоскопов, «СКАРУЧ» непрерывно записывает данные, полученные механоакустическим блоком на всем протяжении пути контроля. При этом отсутствует необходимость постоянного мониторинга показаний дефектоскопа и уточнения полученного сигнала множественным передвижением ручного ПЭП в разные стороны – достаточно однократно провести механоакустический блок вдоль шва или иного объекта контроля. После завершения контроля оператор сохраняет данные в память и может просмотреть результат контроля.
Также ничто не мешает подключить и использовать обычный ручной ПЭП в случае необходимости.
Основные преимущества УИУ серии «СКАНЕР+» модели «СКАРУЧ»:
- УИУ зарегистрирован в качестве средства измерения. Номер в госреестре: 15723-12.

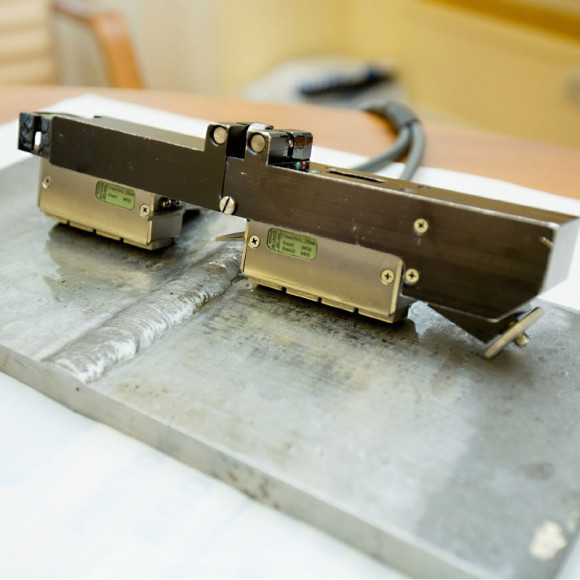

- Уникальные механоакустические блоки для поиска дефектов. Двусторонние блоки имеют от 4-х до 7-ми ПЭП, которые будут находиться по обе стороны от шва и излучать ультразвук под разными углами. Поверхность блока защищена от истирания.
- Шестнадцать методов прозвучивания.
- Автоматический режим проведения контроля.
- Величина амплитуды сканируется и сохраняется в результатах по каждому миллиметру пройденного пути.
- Наличие потенциометра для быстрого управления настройками вместо кнопок.
- Возможность использования при отрицательных температурах до -30 °C.
- Звуковая индикация при обнаружении дефекта во время контроля. Также об обнаружении дефекта сигнализирует красный индикатор механоакустического блока.
- Опция печати результатов измерений сразу на подключенный к прибору принтер в виде построчной таблицы. Возможность добавления в печатаемый отчет вспомогательных данных, таких как ФИО дефектоскописта, время начала и окончания сканирования, даты и т.п.
- Программное обеспечение для совместной работы УИУ и ПК, необходимые драйверы доступны для свободного скачивания с сайта производителя.
В нашей компании вы всегда можете купить дефектоскоп «СКАРУЧ» по выгодной цене
Это и другие видео вы можете посмотреть на канале "Дефектоскопия"
Характеристики
Дополнительная информация
Связь с компьютером осуществляется по интерфейсу RS-232. | |||||||||||||||||||||||||||||||||||||||||
Производитель | «Алтес», Россия | ||||||||||||||||||||||||||||||||||||||||
Поверка | Включена в стоимость | ||||||||||||||||||||||||||||||||||||||||
Наличие экрана | Да | ||||||||||||||||||||||||||||||||||||||||
Наличие расширенного функционала | Да | ||||||||||||||||||||||||||||||||||||||||
Только стандартый набор функций | Нет | ||||||||||||||||||||||||||||||||||||||||
Низкочастотный | Нет | ||||||||||||||||||||||||||||||||||||||||
Легкий и компактный | Нет | ||||||||||||||||||||||||||||||||||||||||
Внесен в госреестр | Внесен |
Комплектация
В комплектацию дефектоскопа «СКАРУЧ» входит:
Установка измерительная ультразвуковая серии «СКАНЕР»:
- Восьмиканальный дефектоскоп (электронный блок с блоком питания)
Механоакустический блок двухсторонний (МАБ2):
- ‐ механическое приспособление МП2
- ‐ акустический блок №1 (левый, правый)
- ‐ акустический блок №2 (левый, правый)
Механоакустический блок односторонний (МАБ1):
- ‐ механическое приспособление МП1
- ‐ акустический блок №129
Механоакустический блок односторонний (МАБ1Д):
- ‐ механическое приспособление МП1Д
- ‐ акустический блок №3Д (левый, правый)
- ‐ акустический блок №4Д (левый, правый)
- ‐ акустический блок №45Д (левый, правый)
Механоакустический блок двухсторонний (МАБ3):
- ‐ механическое приспособление МП3
- ‐ акустический блок №9
Механоакустический блок двухсторонний (МАБ4):
- ‐ механическое приспособление МП2.01
- ‐ акустический блок №1 (левый, правый)
- ‐ акустический блок №2 (левый, правый)
- ‐ бандаж МАБ4
- Информационный кабель одинарный (ИК1)
- Информационный кабель двойной (ИК2)
- Информационный кабель одинарный (ИК3)
- Чехол
- Футляр
- Кабель для перекачки данных на компьютер
- Диск с программой перекачки данных на компьютер
- Зарядное устройство и аккумуляторы 9А/ч
- Образец для проверки работоспособности установки
- Принтер
Документация:
- Руководство по эксплуатации (объединённое)
Ультразвуковой дефектоскоп УИУ «СКАНЕР+» модель «СКАРУЧ» отзывы
Средняя оценка покупателей:(1)5.00 из 5 звезд
1 | ||
0 | ||
0 | ||
0 | ||
0 |
Измерения проводятся практически в авторежиме. Оборудование без перерыва записывает данные, полученные во время контроля качества металла сосудов, труб и сварных швов. Задействует 16 методов прозвучивания. Сигнализирует о найденном дефекте с помощью красной лампочки и звука. Совместим с ПК. Способен запомнить более 250 настроек.
