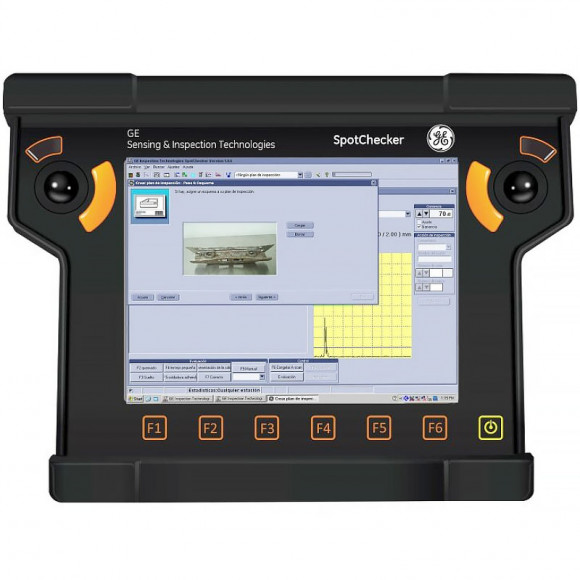

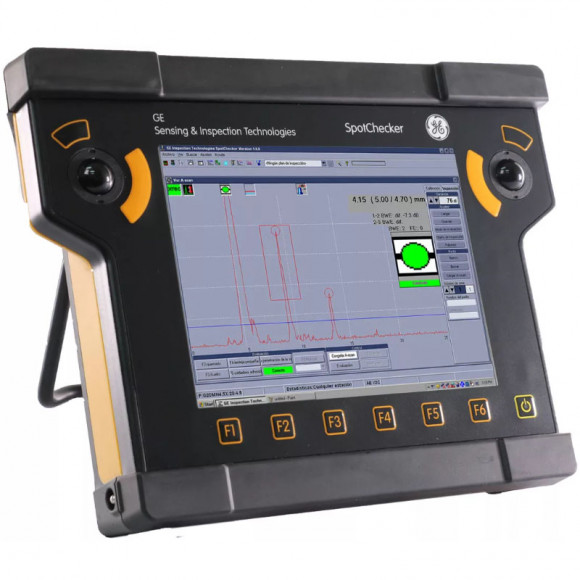

Ультразвуковой дефектоскоп SpotChecker

Ультразвуковой дефектоскоп SpotChecker

5.0

Госреестр

Описание

С помощью УЗ дефектоскопа SpotChecker выполняется контроль качества точечной сварки. Прибор исользуется в ходе производства. Основное отличие от аналогов заключается в небольших габаритах и весе, удобном для работы интерфейсе. Оборудование имеет прочный корпус, защищающий внутреннюю часть от механических воздействий, пыли и влаги.

Полное описание

Характеристики

Внесен в госреестр	Внесен
Производитель	«General Electric», США
Поверка в комплекте	Включена в стоимость
Наличие экрана	Да

Все характеристики

Цена по запросу

0 руб.

-+Купить

Под заказ

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы1

Ультразвуковой дефектоскоп SpotChecker, помещенный в прорезиненный корпус класса защиты IP65 используется для проведения контроля точечной сварки. Энергопитание обеспечивают сменные быстрозаменяемые аккумуляторы.

Работа с дефектоскопом не вызывает сложностей благодаря специальной системе «Expert». Основная сфера использования прибора — автомобилестроение.

Преимущества модели SpotChecker:

уникальный интерфейс. Проводящий контроль управляет курсором при помощи двух шаровых манипуляторов;
наличие разъемов USB для связи с компьютером. Возможность подключения с помощью USB-портов к мышке, клавиатуре, принтеру;
беспроводная система связи посредством WLAN и BlueTooth;
сенсорное управление позволяет быстрый доступ ко всем функциями и настройкам;
большой жидкокристаллический экран с размером по диагонали 8,4 дюйма;
Удобное дистанционное управление с программируемыми кнопками;
прикладное программное обеспечение UltraLOG обеспечивает простоту управления прибором;
совместим с другими модификациями прибором из линейки USLT 2000;
использование дефектоскопа существенно повышает производительность труда оператора;
зарядку аккумуляторов можно проводить как внутри дефектоскопа, так и с внешнего зарядного устройства;
Мобильность, портативность и надежность.

Внесен в госреестр

Внесен

Характеристики

Дисплей	8,4-дюймовый сенсорный ЖК-дисплей
Органы управления	2 шаровых манипулятора с 2 клавишами каждый, 6 клавиш управления, сенсорный дисплей
Преобразователи	2 LEMO 00, триаксиальный кабель
Блок питания	2 LEMO 0S, 4-контактное гнездо
Сеть	1 RJ45
USB	4 USB-порта типа А, 1 USB-порт типа В
Дополнительно	WLAN, Bluetooth
Рабочее напряжение, В	15 постоянный ток
Потребляемая мощность, Вт	22
Аккумуляторы	1 блок литий-ионных аккумуляторов 10,8 В, 4,8 А-ч
Время работы, ч	4 с двумя аккумуляторами
Блок питания	внешний блок питания 100-230 В, переменный ток, макс. 70 Вт
Тип импульса	острый импульс
Частота следования импульса (ЧСИ), Гц	макс. 1000, нет непрерывной последовательности импульса
Напряжение, В	макс. 400
Время подъема зондирующего импульса, нс	< 15
Демпфирование, Ом	50
Диапазон калибровки, мм	мин. 0 ÷ 2,5; макс. 0 ÷ 9700 (по стали)
Диапазон скорости звука, м/с	500 ÷ 15000, редактируемая таблица материалов
Смещение импульса, мм	-10 до 1500 (по стали)
Задержка преобразователя, мкс	0 до 100
Диапазон частот, МГц	2 ÷ 20 (-3дБ)
Усиление, дБ	110, настраиваемые с шагом 0,5/1/2/6
Детектирование	двухполупериодное
Стробы	2 независимых стробирующих импульса, настраиваемых по всему максимальному диапазону калибровки, оценка на основе А-развертки при скорости обновления дисплея
Измерение расстояния	зондирующий импульс и точка измерения в стробе А или В
Разрешающая способность измерения	расстояние/TOF: до 12,6 мм: 0,01 мм, 0,2% от ширины экрана
Амплитуда	0,5% высоты дисплея или 0,2 дБ
Дискретизация А-развертки, пикселей	1024×1024
Фиксация дисплея	статическая фиксация А-развертки, динамическая фиксация А-развертки
Сравнение эхо-сигналов	одновременное отображение активного сигнала и сохраненной А-развертки
Диалоговые языки	немецкий, английский, французский, испанский, итальянский, китайский, японский
Единицы измерения	мм
Класс защиты	IP65
Ударопрочность	соответствует EN 600 68-2-27
Виброустойчивость	соответствует EN 600 68-2-6 Fc
Диапазон рабочих температур, ºС	0 ÷ +45
Температура хранения, ºС	-20 ÷ +60
Размеры, мм	225×314×94
Масса, кг	3,2 (с аккумулятором)

Дополнительная информация

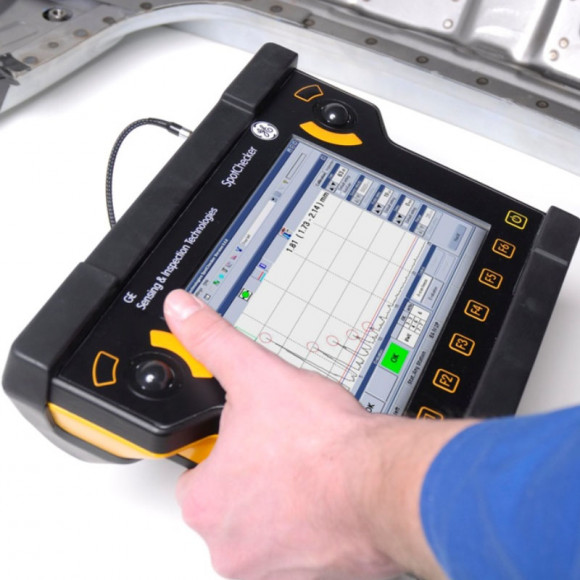

Портативные габариты предоставляют возможность использования прибора как на месте сварки, так и на любом участке производственной линии.
Эргономично спроектированный пульт оператора.
Интеллектуальные диалоговые датчики, распознающие и загружающие заводские настройки в автоматическом режиме.
Возможность интегрирования дефектоскопа в Систему управления контроля качества.
Результаты контроля быстро передаются в базу данных, что позволяет с помощью обратной связи быстро и точно отрегулировать параметры, скорректировать сбои и снизить число дефектов при проведении точечной сварки.
ПО UltraLOG помогает выполнять анализ эхо-сигналов А-скана, подробно классифицировать дефекты различных видов, задавать число точек сварки, подвергаемых контрольным измерениям.
