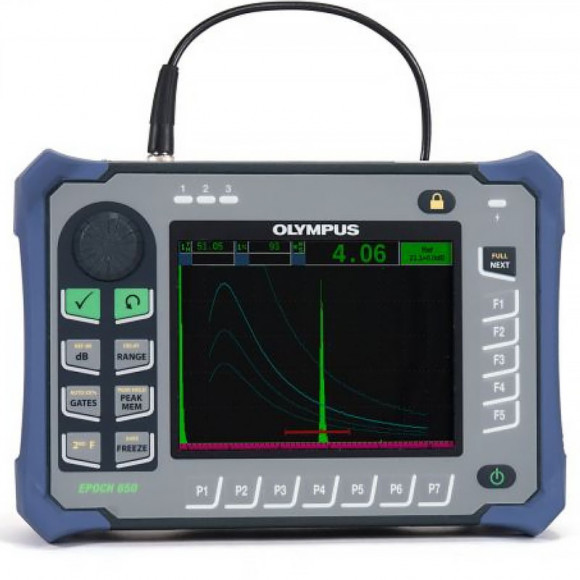

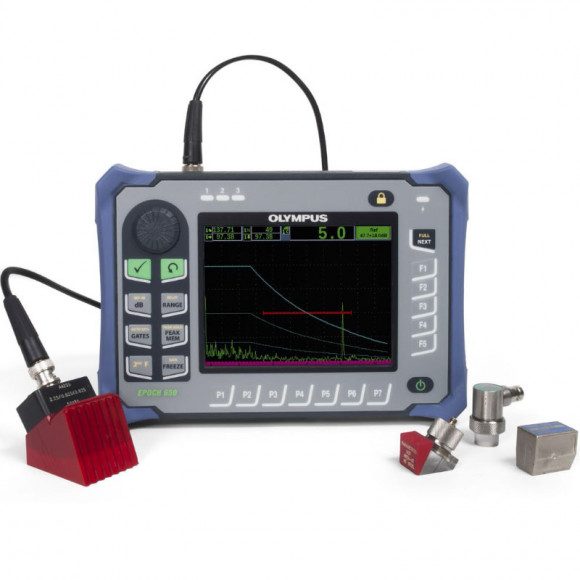

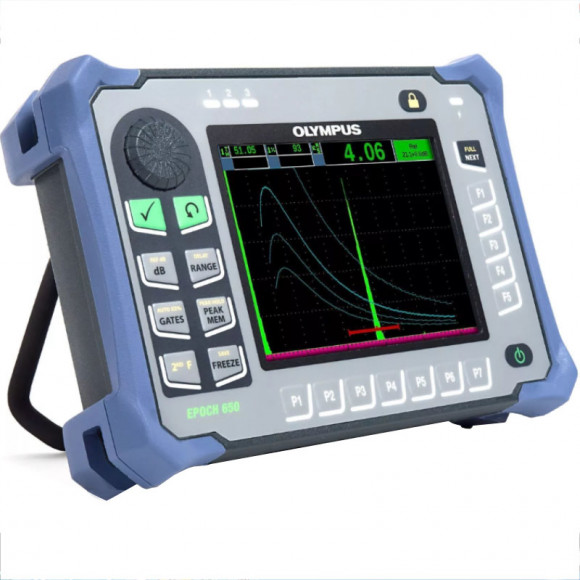

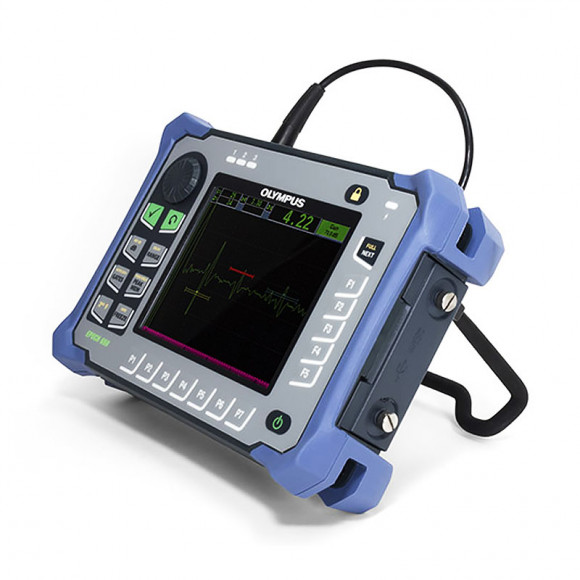

Ультразвуковой дефектоскоп Olympus Epoch 650

Ультразвуковой дефектоскоп Olympus Epoch 650

Ультразвуковой дефектоскоп Olympus Epoch 650 — широкоэкранный многофункциональный портативный прибор для промышленного диагностирования однородности твердых сред и контроля качества металлических сварочных соединений. Предназначен для применения в различных, в том числе и экстремально сложных производственных условиях. Имеет повышенную степень износоустойчивости и защиты от повреждений в...

Полное описание

Производитель	«OLYMPUS», Япония
Поверка	Включена в стоимость
Наличие экрана	Да
Наличие расширенного функционала	Да

Все характеристики

Под заказ

Цена по запросу

0 ₽

-+Купить

Обзор
Характеристики
Комплектация
Отзывы0

Ультразвуковой дефектоскоп Olympus Epoch 650 является усовершенствованным компактным портативным устройством для сканирования промышленных объектов. Разработан с высокой степенью защиты от проникновения посторонних веществ, ударов, воздействия агрессивных сред и взрывного влияния.

Оснащен широкоформатным дисплеем, обеспечивающим качественное изображение в любой освещенности. Сочетает в себе все доступные современные диагностические и программные функции, необходимые для точного и полного диагностирования состояния объектов.

Отличия и особенности модели Olympus Epoch 650:

оснащен настраиваемым импульсным генератором;
имеет возможность управления при помощи регуляторной ручки на корпусе прибора и из навигационной панели;
частота 2 КГц обеспечивает высокую скорость сканирования и обработки данных;
цифровой широкодиапазонный прием использует до 30 каналов для фильтрации;
оснащен модулем для выявления и локализации участков коррозии;
поддерживает накопление и хранение данных о результатах диагностики на картах формата микро-SD объемом 2 Гб;
имеет возможность подключения к компьютеру для передачи и обмена данных;
корпус стандартизован по параметрам устойчивости к повреждениям, включая взрывобезопасную защиту;
аккумуляторная батарея обеспечивает до 15 часов непрерывной работы.

Характеристики

Вводы/Выводы	Порты USB	Скоростной порт USB (OTG)
	Порт RS-232	Да
	Видеовыход	Стандартный выход VGA
	Аналоговый выход	1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс.
	Выход сигнализации	3 выхода сигнализации, 5 В TTL, 10 мА
	Вход/выход триггера	Вход триггера, 5 В TTL; Выход триггера, 5 В TTL, 10 мА
	Входы кодировщика	1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга)
Защита от воздействий окружающей среды	Нормы IP	Конструкция отвечает требованиям стандартов защиты от проникновения загрязнений: IP67 (конфигурация с панелью навигации) или IP66 (конфигурация с ручкой регулятора), согласно IEC 60529-2004 (степень защиты, обеспечиваемая корпусом — Код IP). Соответствие прибора классу IP подтверждено в ходе контрольных испытаний Olympus перед началом массового производства.
	Работа во взрывоопасной атмосфере	Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная Ассоциация пожарной безопасности США), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
	Устойчивость к ударам	MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
	Устойчивость к вибрации	MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось
	Диапазон рабочих температур	от –10 °C до 50 °C
	Температура хранения батарей	от 0 °C до 50 °C
Общие	Габариты (Ш × В × Г)	236 × 167 × 70 мм
	Вес	1,6 кг с литий-ионным аккумулятором
	Клавиатура	Английская, международная, японская, китайская
	Языки интерфейса	Английский, испанский, французский, немецкий, японский, китайский, португальский, русский
	Разъемы для преобразователей	BNC или LEMO 1
	Хранение данных	Внутренняя память емкостью до 100 000 ИД, съемная карта памяти microSD на 2 ГБ (стандарт)
	Тип батареи	Стандартный литий-ионный аккумулятор
	Время работы батареи	от 15 до 16 часов (литий-ионный аккумулятор),
	Питание	От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
	Тип дисплея	Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц
	Размер дисплея (Ш × В, диаг.)	117 × 89 мм, 146 мм
Генератор	Генератор	Настраиваемый генератор прямоугольных импульсов
	ЧЗИ	от 10 до 2 000 Гц с шагом 10 Гц
	Напряжение генератора	100 В, 200 В, 300 В или 400 В
	Длительность импульса	от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
	Демпфирование	50, 100, 200, 400 Ω
Приемник	Усиление	от 0 до 110 дБ
	Максимальный входной сигнал	20 В р-р
	Входное полное сопротивление	400 Ω ± 5%
	Полоса пропускания	от 0,2 до 26,5 МГц при −3 дБ
	Цифровые фильтры	30 наборов стандартных цифровых фильтров. Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц)
	Детектирование	Полная волна, положительная и отрицательная полуволна, РЧ
	Линейность системы	По горизонтали: ± 0,5% FSW (полной ширины экрана)
	Дискретность	0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
	Отсечка	от 0 до 80% FSH с визуальной сигнализацией
	Измерение амплитуды	от 0 до 110% FSH с разрешением 0,25 %
	Скорость измерений	Соответствует ЧЗИ во всех режимах
Калибровка	Автоматическая калибровка	Скорость звука, смещение нуля Прямой луч (первый донный или Эхо-Эхо) Наклонный луч (Путь УЗ или глубина)
	Режимы контроля	Импульс-эхо, раздельно-совмещенный или теневой
	Единицы измерения	Миллиметры, дюймы или микросекунды
	Диапазон	от 3,36 до 13 388 мм при 5 900 м/с
	Скорость	от 635 до 15 240 м/с
	Смещение нуля	от 0 до 750 мкс
	Задержка отображения	от -59 до 13 401 мм; продольная скорость в стали
	Угол преломления	от 0° до 90° с шагом 0,1°
Стробы	Стробы для измерений	Два полностью независимых строба для измерения амплитуды и времени пролета
	Начало строба	Настраивается на всем отображаемом диапазоне.
	Ширина строба	Настраивается от начала строба до конца отображаемого диапазона
	Высота строба	Настраивается от 2 до 95% от высоты экрана
	Сигнализации	Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)
Измерения	Поля для отображения результатов измерений	5 полей (ручной или авто-выбор)
	Строб (1, 2)	Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда
	Эхо-эхо	Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе
	Другие измерения	Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки, значения Эхо – Опорн. дБ
	DAC/ВРЧ	Стандартная
	Точки DAC	до 50 точек, динамический диапазон 110 дБ
	Специальные режимы DAC	Пользовательские DAC (до 6 кривых), 20-80% отображ.
	Коррекция криволинейной поверхности	Стандартная функция. При контроле наклонным ПЭП коррекция для наружного диаметра
	Коррозия (опция)	Нулевой алгоритм измерения, коррекции V-пути, одиночный эхо или Эхо-эхо, кодированный B-скан

Дополнительная информация

Ультразвуковой дефектоскоп Olympus Epoch 650 может выпускаться в 2-х модификациях, отличающихся способом управления — с регуляторной ручкой или навигационной панелью.
В процессе работы регуляторная ручка может блокироваться для предохранения от случайного сброса или искажения рабочих настроек.
Для многих пользователей вариант с ручкой комфортнее в работе, так как обеспечивает плавность подстройки параметров.

Производитель

«OLYMPUS», Япония

Поверка

Включена в стоимость

Наличие экрана

Да

Наличие расширенного функционала

Да

Только стандартый набор функций

Нет

Низкочастотный

Нет

Легкий и компактный

Нет

Внесен в госреестр

Внесен

Комплектация

Стандартная комплектация:

Цифровой ультразвуковой дефектоскоп EPOCH 650, работающий от сети переменного тока или аккумулятора
Зарядное устройство/адаптер (100 В, 115 В, 230 В, 50–60 Гц)
Литий-ионный аккумулятор
Кейс для транспортировки
Кабель USB
Инструкция по началу работы
Полное руководство пользователя (на CD-диске)

Дополнительные комплектующие:

600-BAT-L-3 (U8051431): Литий-ионный аккумулятор
EP4/CH (U8140055): Нагрудный ремень
600-TC (U8780294): Кейс для транспортировки
CBAS-10668-0060 (Q7790012): Коммуникационный кабель RS232
DSUB-HD15-6 (U8780333): Кабель цифрового выхода
600-C-VGA-5 (U8780298): Кабель с выходом VGA
MICROSD-ADP-2GB (U8779307): Карта памяти microSD на 2 ГБ
600-SC-K (U8780334): Мягкий защитный футляр (для модели с ручкой регулятора)
600-SC-N (U8779879): Мягкий защитный футляр (для модели с панелью навигации)
N600-EXTALM (U8780332): Внешняя звуковая сигнализация
CBAS-10669-0010 (Q7790008): Кабель для подключения кодировщика B-скан (3 м, другие длины доступны по запросу)
