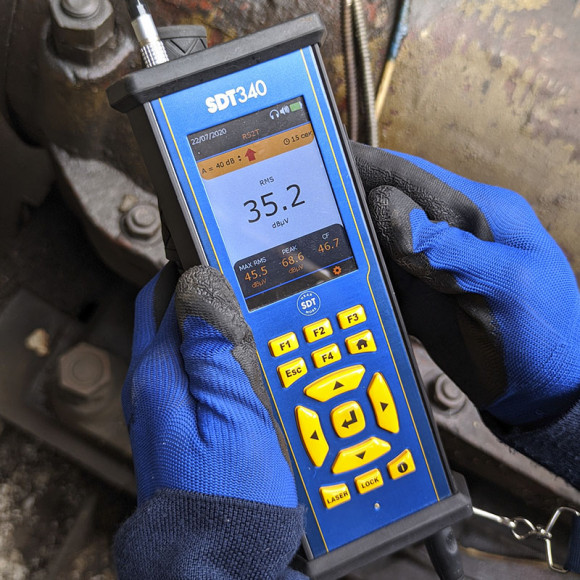

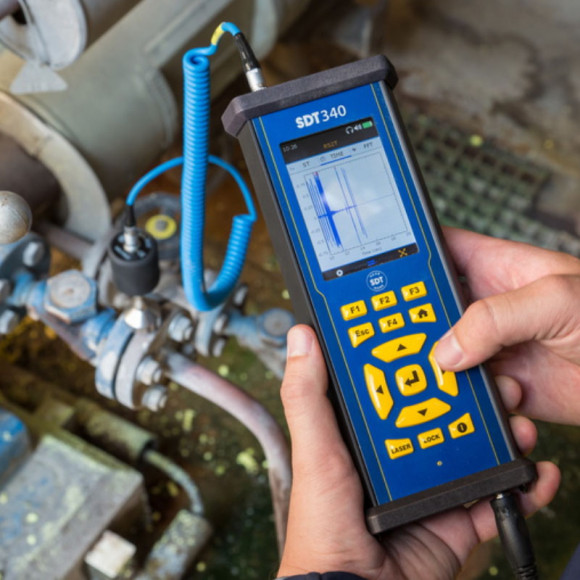

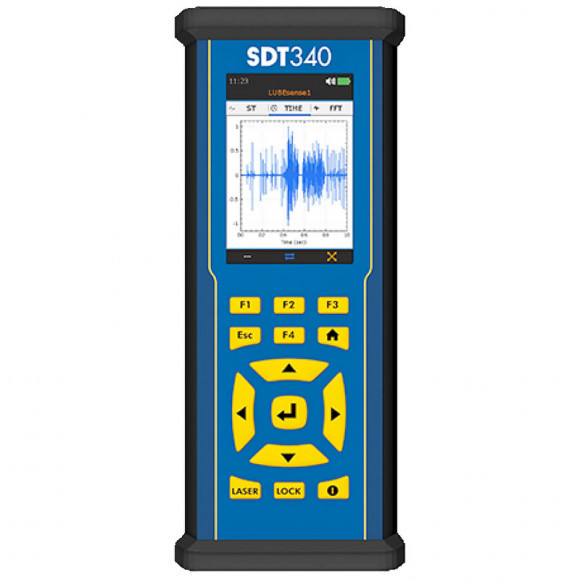

Ультразвуковой анализатор дефектов SDT 340 + UAS 4.0

Параметр

Значение

Измерения

Ультразвуковые данные

Вибрация

Температура

Скорости вращения

Дисплей

Полноцветный TFT 3,5” экран 320 х 480, с регулируемым уровнем подсветки.

Клавиатура

14 функциональных клавиш, позволяющие работать в перчатках.

Встроенные датчики

Инфракрасный температурный датчик

Тахометр с лазерным целеуказателем

Единицы измерения

мкВ (дБмкВ приведенные к 1 мкВ) для ультразвука

мм/сек, g для вибрации

Диапазон изменений ультразвука

От -8 до 100 дБмкВ

Диапазон изменений вибрация

0.01 - 15g RMS

0.1-2300 mm/s

Диапазон измерения скорости вращения

10 - 99999 RPM

Диапазон измерения температуры

-70 - +380 ⁰С

Запись данных

• Сохранение данных со всех типов датчиков
• Запись преобразованных файлов в диапазоне частот от 0,1 кГц до 50 кГц
• Запись истинных ультразвуковых данных в режиме FocUS Mode (36.1- 40.7 кГц) до 10 минут
• Запись данных вибрации от 10 Гц до 10 кГц до 10 минут

Частота

дискретизации

32 ksps или 64 ksps - вибрация

32, 128 и 256 ksps - ультразвук

Встроенная память

4.2 GB

(приблизительно 1 000 файлов длительностью 60 секунд)

Максимальное время записи для одного файла

600 сек (32 кГц в обычном режиме) или 150 сек (128 кГЦ в режиме FocUS Mode)

Настраиваемые фильтры

10 -10 000 Гц или 10 -1 000 Гц - вибрация

0,25 – 2,5 кГц или 36.1- 40.7 кГц - ультразвук

Регулировка коэффициента усиления

Независимая регулировка коэффициента усиления от 0 до 90 Дб (при использовании датчиков с предусилением от 30 до 90 дБ)

Регулировка уровня звука в наушниках

Для комфортного использования прибора требуется независимая регулировка уровня звука от коэффициента усиления - 10 шагов

Анализ данных на экране прибора

Статические измерения: предыдущие и текущие значения RMS, Max RMS, Peak и Crest Factor, уровень УЗ в ДБмкВ

Динамические значения: временная развертка, частотная развёртка (FFT- быстрое преобразование Фурье), просмотр значений этого сигнала в числовых значениях по каждой точке)

Повторное воспроизведение записанного сигнала

Масштабирование сигналов

Автоматическое определение 10 пиков

Преобразование Фурье

Настраиваемое Envelope FFT или FFT

Измерение скорости вращения

RPM и HZ

Время сбора данных

Регулируемое

от 1 сек до 5 минут - вибрация

от 1 сек до 10 минут - ультразвук

Разъемы

Разъемы LEMO - 2 шт. – для подключения внешних датчиков (одновременно 2-х)

USB Type C – для связи с ПК

6,3 mm TRS – аудиовыход

Работа с внешними датчиками

Автоматическое распознавание типа и вида датчиков

Питание

Быстросъёмный аккумулятор NiMH 4.8 V -3600 mAh

8 часов автономной работы

Время зарядки: 6 часов.

Защита от короткого замыкания и повышенной температуры

Электронный контроллер заряда батареи

Инфракрасный температурный датчик

Регулируемый коэффициент отражения

Построение распределения температуры по времени на экране прибора

Возможность установки сигнализаций при превышении температуры

Автовыключение прибора для экономии батареи

Есть, устанавливается пользователем

Разрешающая способность

± 0.1 дБмкВ

Погрешность измерения скорости вращения

0.1 %

Погрешность измерения температуры

+/- 0.5 C

Чувствительность

Class 1 прибора превосходит требования стандарта ASTM 1002-11 для определения газовых утечек с использованием соответствующего датчика

Температура диапазон

-15 °C до +60 °C

Материал корпуса

Экструдированный алюминий с резиновым противоударным протектором

Масса

720 грамм

Габаритные размеры

221 x 93.5 x 44 мм

Выход для наушников

Стерео 6,3 mm TRS, Bluetooth

Наушники

Беспроводные Bluetooth наушники с шумоизоляцией -130 дБ

Программное обеспечение

Программное обеспечение для сбора ультразвуковых данных, данных о вибрации и данных со встроенных датчиков комплекса. Должно иметь простой, удобный и понятный интерфейс с функцией настройки пользовательских интерфейсов.

База данных активов: 7 уровневое дерево объектов для удобства работы. В базе должна храниться вся информация о предыдущих измерениях. На основе, которых производится построение трендов.

Представление и анализ данных как в статической, так и во временной и частотной областях.

Вывод статических значений RMS, Max RMS, Peak и Crest Factor.

Возможность воспроизведения динамических данных с индикатором места воспроизведения

Автоматический расчет 10 максимальных значений

Возможность глубокого анализа данных с установкой маркеров и расчёта дельты периода

Функция настройки сигнализаций о превышении заранее заданных значений, пропуске измерений.

Автоматизирования система подготовки отчетов.

Встроенная база данных подшипников. Создание плана сбора данных.

Передача данных на прибор и с прибора. Возможность экспорта данных в другое программное обеспечение.

Программное обеспечение для расчета энергопотерь (поисках утечек сжатого воздуха) на смартфон

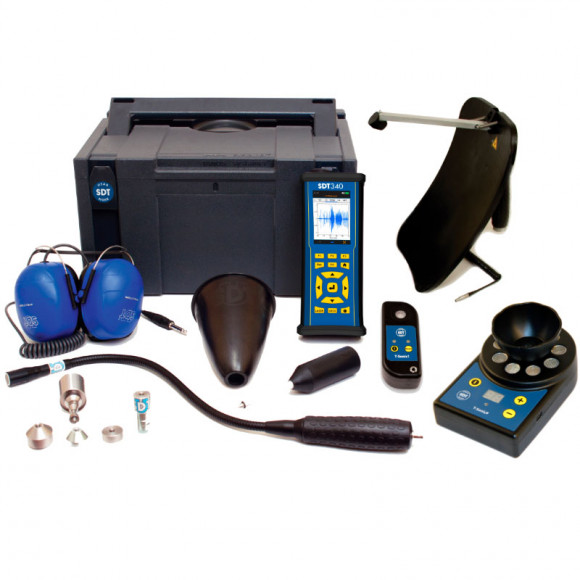

Внешние ультразвуковые датчики

Выносной гибкий микрофонный датчик

С резонансным сенсором 38.8 кГц и полосой пропускания ± 2 кГц с возможностью микширования от 0,1 до 50 кГц

Длина гибкой части 550 мм

Разъем Lemo

Дополнительный адаптер для увеличения длины 420 мм

Выносной микрофонный датчик с конусным адаптером для дальних дистанций

С резонансным сенсором 38.8 кГц и полосой пропускания ± 2 кГц с возможностью микширования от 0,1 до 50 кГц

Разъем Lemo

Диапазон обнаружения от 6 метров и до 15 метров с конусным адаптером.

Выносной параболический датчик

С резонансным сенсором 38.8 кГц и полосой пропускания ± 2 кГц с возможностью микширования от 0,1 до 50 кГц

Встроенный кабель

Встроенный лазерный целеуказатель

Встроенный оптический прицел

Диапазон обнаружения от 15 метров и до 100 метров

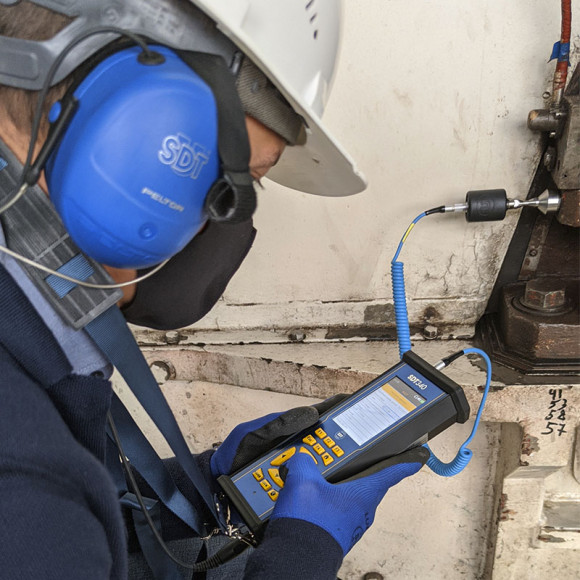

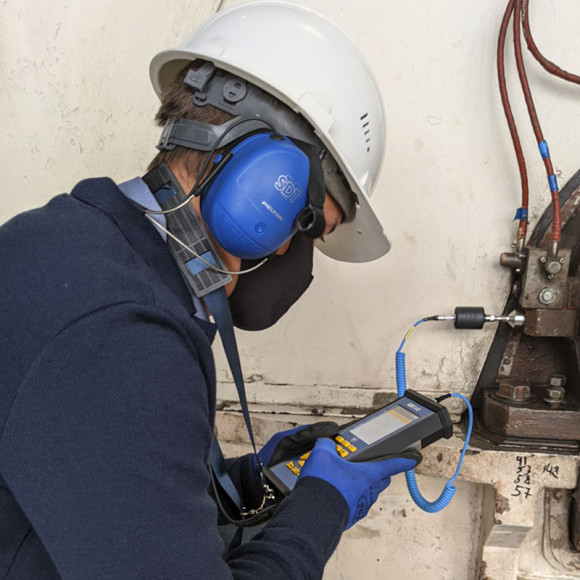

Выносные контактные датчики с наконечником, с резьбой и с магнитом

С резонансным сенсором 38.8 кГц и полосой пропускания ± 2 кГц с возможностью микширования от 0,1 до 50 кГц

Разъем Lemo

Возможность установки магнитных адаптеров на резьбу М6

Наличие зашиты по стандарту IP65

Внешние ультразвуковые датчики

Все внешние датчики должны быть со встроенной системой пред усиления сигнала на 30 Дб для снижения внутренних шумов

Внешние датчики измерения вибрации

Чувствительность: 100 mV/g

Динамический диапазон: ± 50 g, пик

Разьем 2 Pin MIL-C-5015

Возможность установки на горячую поверхность до 120 °C

Дополнительные условия

Возможность подключения различных датчиков вибрации совместимых с спектрального программно-аналитического комплексом

Гарантийный период

12 месяцев

Расширенная гарантия

Возможность расширения гарантийного срока при выполнении ежегодной калибровки приборов
