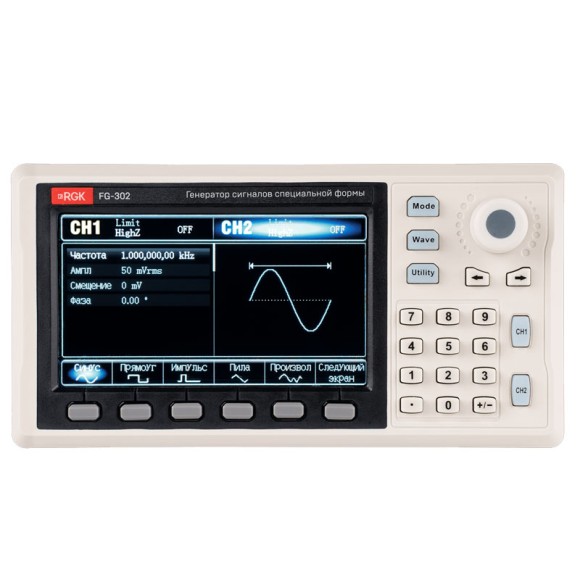

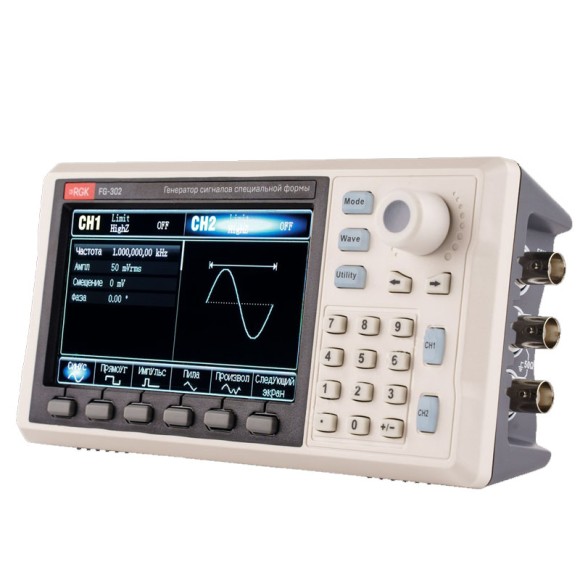

Генератор сигналов специальной формы RGK FG-302

Генератор сигналов специальной формы RGK FG-302 - компактный, экономичный, высокопроизводительный и многофункциональный прибор, использующий технологию прямого цифрового синтеза (DDS) для получения точных и стабильных сигналов.

Полное описание

Внесен в госреестр	Не внесен
Производитель	«RGK», Китай

Под заказ

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

15 990 руб.

РРЦ в базовой комплектации

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Генератор сигналов специальной формы RGK FG-302 предназначен для воспроизведения периодических сигналов наиболее распространенных форм в диапазоне до 30 МГц и разрешением до 1 мкГц во всей полосе пропускания, может генерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений.

RGK FG-302 обладает стабильной производительностью и идеально подходит для институтов, лабораторий, центров технического обслуживания техники и т.д.

Удобный интерфейс и графический стиль отображения помогают пользователям быстро выполнять учебные и тестовые задания и повышают эффективность работы.

Особенности :

Количество каналов - 2;
Максимальная рабочая частота - 30 МГц;
Применение прямого цифрового синтеза (DDS) с частотой дискретизации 200 Мвыб/с и разрядностью (вертикальным разрешением) 14 бит;
Генерация прямоугольного сигнала с низким фазовым дрожанием (джиттером);
6-разрядный прецизионный частотомер, совместимый с логическим TTL-сигналом;
Сохранение до 24 сигналов произвольной формы в энергонезависимой памяти;
Многочисленные типы модуляции сигнала: амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK);
Высокоэффективное программное обеспечение для работы через персональный компьютер;
4,3-дюймовый цветной TFT-дисплей с высоким разрешением;
USB интерфейс;
Удобный многофункциональный поворотный регулятор и цифровая клавиатура.

Технические характеристики

Количество каналов	2
Максимальная рабочая частота	30 МГц
Частота дискретизации	до 200 Мвыб/с
Форма генерируемого сигнала	синусоидальная, прямоугольная, пилообразная, импульсная, шумовой сигнал, постоянный ток, произвольная
Рабочие режимы	выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
Поддерживаемые типы модуляций	амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log)
Характеристики выходного сигнала
Размах по амплитуде	≤10 МГц: от 1 мВ до 10 В (50 Ом)
Погрешность установки амплитуды	± (5% от установленного значения + 2 мВ)
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)	≤100 кГц: ± 0,1 дБ ≤20 МГц: ± 0,3 дБ ≤30 МГц: ± 0,5 дБ
Характеристики выходного сигнала
Сопротивление	50 Ом
Изоляция	максимальное значение напряжения 42 В относительно земли
Защита	канальная защита
Частотомер
Уровень входного сигнала	совместимый с ТТЛ
Диапазон частот входного сигнала	от 100 мГц до 100 МГц
Относительная погрешность измерения частоты	± 51 · 10-6
Разрешение	7 разрядов
Тип связи	по постоянному току
Дисплей
Дисплей	TFT ЖК-дисплей диагональю 4,3 дюйма
Разрешение дисплея	480 x 272 пикселей
Питание
Напряжение питания	Постоянное 5В, 2А
Потребляемая мощность	10 Вт
Условия эксплуатации
Диапазоны температур: - рабочая - хранения и транспортировки	от -10 до +40 ℃ от -20 до +60 ℃
Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃	не более 90% не более 60%
Высота над уровнем моря: - рабочая - хранения и транспортировки	до 2000 м не более 15000 м
Габаритные размеры	70 x 172 x 89 мм
Масса	0,4 кг
