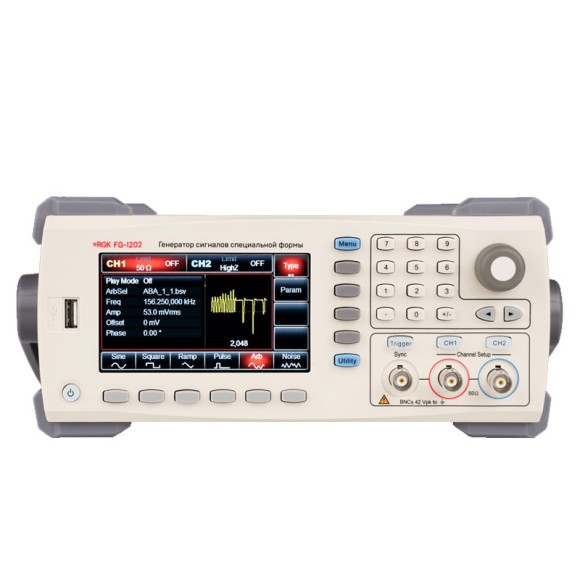

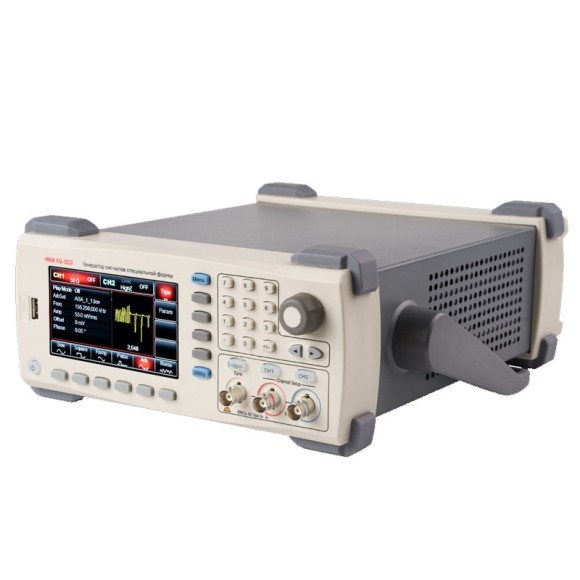

Генератор сигналов специальной формы RGK FG-1202

Описание

Генератор сигналов специальной формы RGK FG-1202 - высокопроизводительный и многофункциональный прибор, использующий технологию прямого цифрового синтеза (DDS) для получения точных и стабильных сигналов.

Полное описание

Характеристики

Внесен в госреестр	Не внесен
Производитель	«RGK», Китай

63 990 руб.

РРЦ в базовой комплектации

0 руб.

-+Купить

В наличии

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Генератор сигналов специальной формы RGK FG-1202 является экономичным, высокопроизводительным, многофункциональным двухканальным генератором сигналов. Устройство может генерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений. а также обеспечить генерацию высокочастотных импульсов формы, близкой к идеальной прямоугольной.

Удобный, интуитивно понятный графический интерфейс генератора и превосходные технические показатели помогают пользователям быстро выполнять задачи и повышать эффективность работы.

Особенности RGK FG-1202:

Количество каналов - 2;
Максимальная рабочая частота - 120 МГц;
Частота дискретизации - до 320 Мвыб/с;
Прямоугольные и импульсные сигналы с частотой следования до 30 МГц, минимальное время нарастания/спада достигает 11 нс, время нарастания/спада, а также коэффициент заполнения регулируются пользователем;
Поддержка 18 выражений функций, максимальная длина:160 символов;
Сохранение сигналов произвольной формы от 8 до 16 млн точек, 200 групп, энергонезависимое хранение сигналов; Объем памяти до 20 МБ (.bsv или .csv);
Широкий выбор типов модуляции: AM, ЧM, ФM, АМн, ЧМн, ФМн, BPSK, QPSK, OSK, SUM, DSBAM, QAM, ШИМ;
Поддержка режима качания частоты и пакетного вывода;
Каждый из 2 каналов поддерживает независимо или одновременно: внутренняя/внешняя модуляция, внутренний/внешний/ручной запуск;
4,3-дюймовый цветной TFT-дисплей с высоким разрешением;
Интерфейсы: USB, LAN, вход/выход внешнего опорного генератора частоты 10 МГц;
Удобный многофункциональный поворотный регулятор и цифровая клавиатура.

Технические характеристики

Количество каналов	2 (независимые)
Максимальная рабочая частота	120 МГц
Частота дискретизации	до 320 Мвыб/с
Форма генерируемого сигнала	синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток
Рабочие режимы	выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
Поддерживаемые типы модуляций	амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)
Характеристики выходного сигнала
Размах по амплитуде	≤20 МГц: от 1 мВ до 10 В (50 Ом) ≤60 МГц: от 1 мВ до 5 В (50 Ом) ≤120 МГц: от 1 мВ до 2 В (50 Ом)
Размах по амплитуде	(высокоомная нагрузка) ≤20 МГц: от 2 мВ до 20 В (50 Ом) ≤60 МГц: от 2 мВ до 10 В (50 Ом) ≤120 МГц: от 2 мВ до 4 В (50 Ом)
Погрешность установки амплитуды	± (1% от установленного значения + 1 мВ)
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)	до 10 МГц: ± 0,1 дБ от 10 МГц до 60 МГц: ± 0,2 дБ
Характеристики выходного сигнала
Сопротивление	50 Ом
Изоляция	максимальное значение напряжения 42 В относительно земли
Защита	канальная защита
Частотомер
Уровень входного сигнала	совместимый с ТТЛ
Диапазон частот входного сигнала	от 100 мГц до 200 МГц
Относительная погрешность измерения частоты	± 51 · 10-6
Разрешение	6 разрядов
Тип связи	по постоянному току
Дисплей
Дисплей	TFT ЖК-дисплей диагональю 4,3 дюйма
Разрешение дисплея	480 x 272 пикселей
Питание
Напряжение питания	переменное 100-240 В, 45-440Гц, CAT II
Энергопотребление	не более 50 Вт
Предохранитель	250В, 2А
Условия эксплуатации
Диапазон температур: - рабочая - хранения и транспортировки	от -10 до +40 ℃ от -20 до +60 ℃
Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃	не более 90% не более 60%
Высота над уровнем моря: - рабочая - хранения и транспортировки	до 2000 м не более 15000 м
Габаритные размеры	318 x 265 x 110 мм
Масса	3,1 кг
