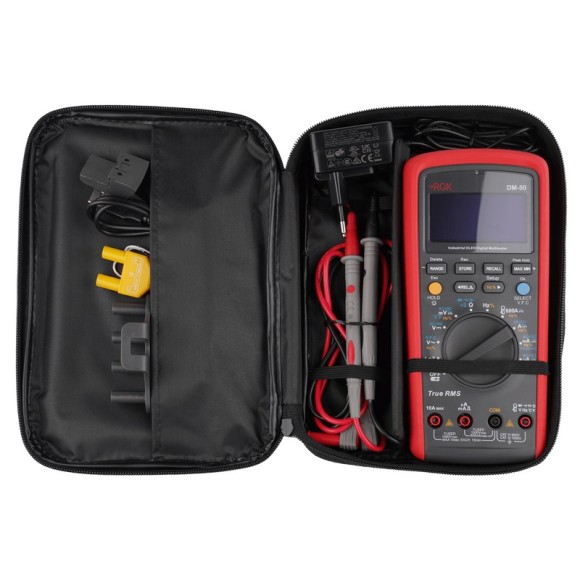

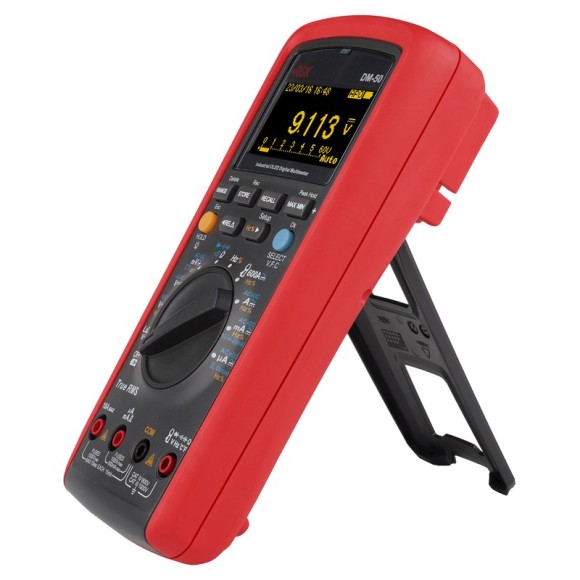

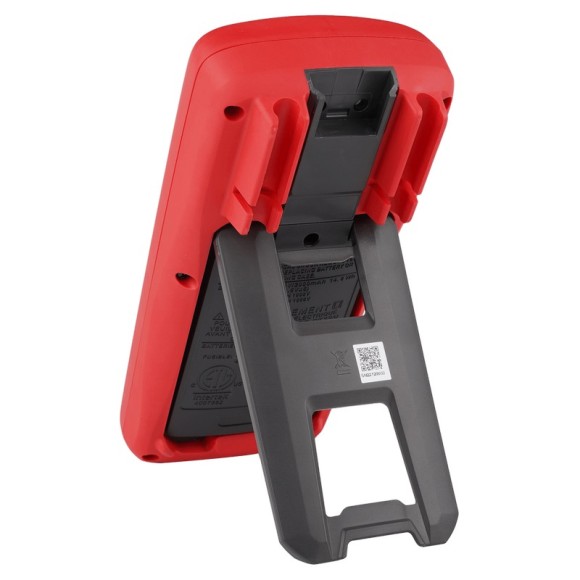

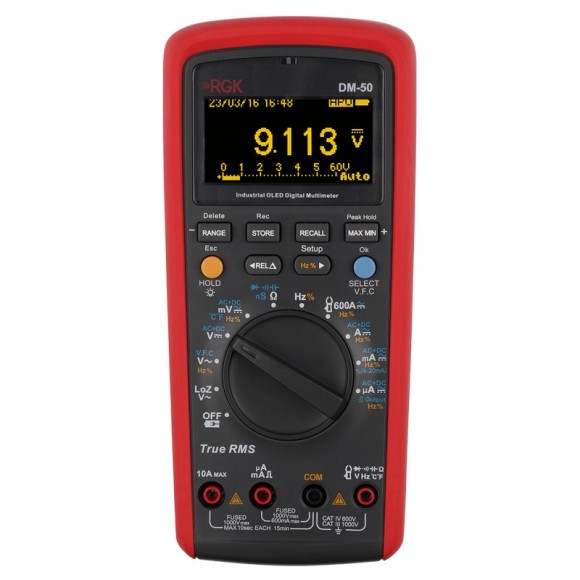

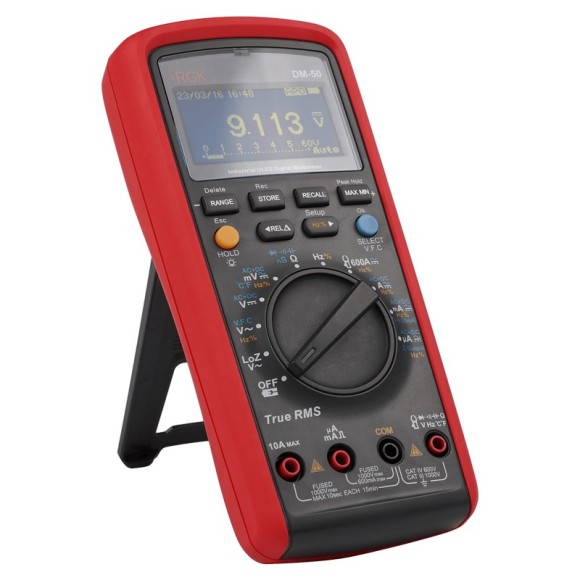

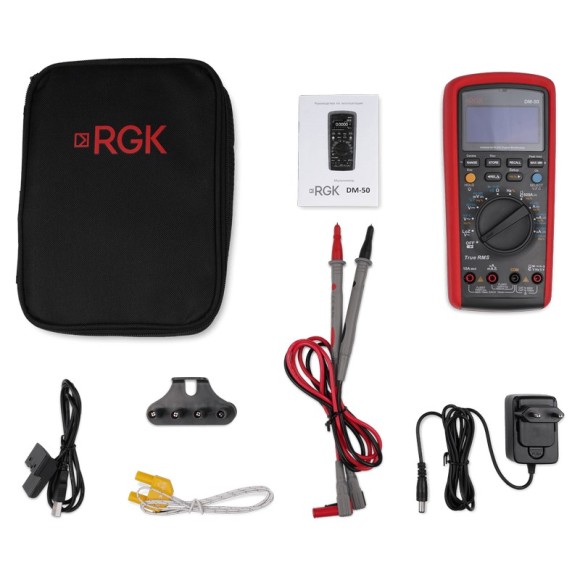

Мультиметр RGK DM-50
- Обзор
- Характеристики
- Отзывы0
Мультиметр цифровой RGK DM-50 - промышленный прибор класса True RMS, надежное и безопасное решение для специалистов-электротехников, работающих с производственным оборудованием, электроустановками и сетями. Широкий функционал также делает эту модель подходящим выбором для сервисных центров по ремонту электроники.
Режим регистратора.Мультиметр позволяет не только сохранить измеренные значения в память для последующего составления документации, но и проводить долговременные исследования с автоматической записью показаний с установленной периодичностью и длительностью мониторинга. Функция будет полезна для выявления бессистемных неисправностей и составления целостной картины работы оборудования/системы.
REL.Этот режим мультиметра RGK DM-50 используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Кроме того, относительные измерения помогают быстро сравнивать полученные показания с эталонными и проводить допусковое тестирование.
Коэффициент заполнения и V.F.C.Расчет коэффициента заполнения и специализированный фильтр пригодятся при выполнении диагностики оборудования с импульсным (ШИМ) управлением, электродвигателей и др.
Определение температуры.Комплектная термопара позволяет мультиметру RGK DM-50 измерить температуру различных элементов электросистем и деталей оборудования под нагрузкой. Еще один вариант использования - контроль различных технологических процессов.
Генератор сигналов прямоугольной формы.Встроенный генератор импульсов необходим диагностике усилителей и других схожих устройств. Полезная функция для работы на выезде, в полевых условиях, где нет возможности взять с собой полноформатный генератор.
MAX/MIN.Благодаря автоматической фиксации максимального и минимального значений параметров, специалист быстро поймет, находятся ли полученные при помощи цифрового мультиметра RGK DM-50 показания в пределах допусков.
Подключение к ПК.Экспорт данных на компьютер - актуальное решение для подробного изучения и анализа результатов замеров, а также для ведения архива.
Аккумулятор.В отличие от аналогов с батарейным питание, этот прибор оснащен аккумуляторной батареей, что не только гораздо удобнее, но также гораздо дешевле в эксплуатации.
Совместимость с токовыми датчиками.При подключении подходящих токовых клещей устройство может определять большие значения силы тока (до 600 А) бесконтактным методом.
Технические характеристики
| Параметры измерения напряжения постоянного тока | ||||
|---|---|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности, мВ, В | ||
| Постоянное напряжение | AC+DC | |||
| 45Гц-1кГц | >1кГц-10кГц | |||
| 600,00 мВ | 0,01 мВ | ±(0,00025*U+5 е.м.р) | ±(0,012*U+40 е.м.р) | ±(0,06*U+40 е.м.р) |
| 6,0000 В | 0,1 мВ | |||
| 60,000 В | 1 мВ | |||
| 600,00 В | 10 мВ | ± (0,0003*U+5 е.м.р) | не нормируется | |
| 1000 В | 100 мВ | ± (0,0003*U+5 е.м.р) | ||
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В | ||||
| Параметры измерения напряжения постоянного тока | |||||
|---|---|---|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряд/а (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений | |||
| Диапазон частот | |||||
| 45 Гц- 1кГц | >1кГц-10кГц | >10кГц-20кГц | >20кГц-100 кГц | ||
| 600,00 мВ | 0,01 мВ | ±(0,004*U+40 е.м.р) | ±(0,05*U+40 е.м.р) | ±(0,055*U+40 е.м.р) | ±(0,08*U+40 е.м.р) |
| 6,0000 В | 0,1 мВ | ±(0,012*U+40 е.м.р) | ±(0,03*U+40 е.м.р) | ±(0,08*U+40 е.м.р) | |
| 60,000 В | 1 мВ | ±(0,012*U+40 е.м.р) | ±(0,03*U+40 е.м.р) | ±(0,06*U+40 е.м.р) | |
| 600,00 В | 10 мВ | ±(0,03*U+40 е.м.р) | Не нормируется | ||
| 1000 В | 100 мВ | ±(0,006*U+40 е.м.р) | ±(0,035*U+40 е.м.р) | ||
| Loz/1000 В | 0,1 В | ±(0,02*U+40 е.м.р) | Не нормируется | ||
| V.F.C. 600В/1000В | 0,01 В/0,1 В | ±(0,04*U+10 е.м.р) частота 45 Гц - 400 Гц |
не нормируется | ||
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В | |||||
| Параметры измерения силы постоянного тока | ||||
|---|---|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА,мА | ||
| Постоянный ток | AC+DC | |||
| 45Гц-1кГц | >1кГц-10кГц | |||
| 600,00 мкА | 0,01 мкА | ±(0,0025*I+20 е.м.р) | ± (0,015*I+20 е.м.р) | ± (0,02*I+40 е.м.р) |
| 6000,0 мкА | 0,1 мкА | ±(0,0025*I+2 е.м.р) | ±(0,015*I+20 е.м.р) | ± (0,02*I+40 е.м.р) |
| 60,000 мА | 1 мкА | ± (0,0015*I+10 е.м.р) | ±(0,015*I+20 е.м.р) | ± (0,02*I+40 е.м.р) |
| 600,00 мА | 10 мкА | ± (0,0015*I+10 е.м.р) | ±(0,015*I+20 е.м.р) | ±(0,03*I+40 е.м.р) |
| 6,0000 А | 100 мкА | ± (0,005*I+10е.м.р) | ±(0,02*I+20 е.м.р) | ±(0,06*I+40 е.м.р) |
| 10,000 А | 1 мА | ±(0,005*I+2е.м.р) | ±(0,015*I+10 е.м.р) | ±(0,05*I+10 е.м.р) |
| %(4-20 мА) | 0,01% | ±(0,005*I+2 е.м.р) | ||
| Примечание – I - измеренное значение силы постоянного тока , мкА, мА, А | ||||
| Параметры измерения силы переменного тока | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА,мА | ||
| 45 Гц – 1 кГц | >1 кГц – 5 кГц | >5 кГц – 10 кГц | ||
| 600,00 мкА | 0,01 мкА | ±(0,0075*I+ 20 е.м.р) | ±(0,012*I + 40 е.м.р) | ±(0,012*I + 40 е.м.р) |
| 6,000 мА | 0,1 мкА | |||
| 60,00 мА | 1 мкА | |||
| 600,0 мА | 10 мкА | ±(0,015*I + 10 е.м.р) | ±(0,015*I + 10 е.м.р) | |
| 6,000 А | 100 мкА | ±(0,015*I + 20 е.м.р) | ±(0,06*I+40 е.м.р) | не нормируется |
| 10,00 А | 1 мА | ±(0,015*I + 5 е.м.р) | ±(0,05*I+10 е.м.р) | |
| Примечание – I - измеренное значение силы переменного тока, мкА, мА, А | ||||
| Параметры измерения электрического сопротивления постоянному току и проводимости | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности, Ом,кОм,МОм |
| 600,00 Ом | 0,01 Ом | ±(0,0005*R+10 е.м.р) |
| 6,0000 кОм | 0,1 Ом | ±(0,0005*R+2 е.м.р) |
| 60,000 кОм | 1 Ом | ± (0,0005*R+2 е.м.р) |
| 600,00 кОм | 10 Ом | ± (0,0005*R+2 е.м.р) |
| 6,0000 МОм | 100 Ом | ± (0,0015*R+5 е.м.р) |
| 60,000 МОм | 1 кОм | ±(0,03*R+2 е.м.р) |
| Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Параметры измерения электрической емкости | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 6,000 нФ | 1 пФ | ±(0,03*С+30 е.м.р) |
| 60,00 нФ | 10 пФ | ±(0,025*С+5 е.м.р) |
| 600,0 нФ | 100 пФ | |
| 6,000 мкФ | 1 нФ | |
| 60,00 мкФ | 10 нФ | |
| 600,0 мкФ | 100 нФ | ±0,1*С |
| 6,000 мФ | 1 мкФ | |
| 60,00 мФ | 10 мкФ | |
| Примечание – С - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
| Параметры измерения частоты, коэффициента заполнения, периода C | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 60,000 Гц – 10,000 MГц | 0,001Гц – 0,001 МГц | ±(0,0001*F + 5 е.м.р.) |
| Примечания: F – измеренное значение частоты Гц, кГц, МГц; Нижний предел измерения – 9,999 Гц. |
||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | ||
| Предел измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной погрешности измерений, °С 1) |
| от -40 до 0 | 0,1 | ±(0,02*T+30 е.м.р.) |
| св. 0 до +100 | ±(0,01*T+30 е.м.р.) | |
| Примечания: Т - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары. |
||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| DM-50 | 0,1 |
| Основные технические характеристики | |
| Наименование характеристики | Значение |
| Максимальное отображаемое значение | 60000 |
| Генератор импульсов прямоугольной формы | 0,5 Гц - 4,8 кГц, с шагом 0,1 Гц |
| Максимальное напряжение между входами мультиметра и землей | 1000 B (истинное среднеквадратичное значение) |
| Индикация перегрузки | OL |
| Защита на входе мкА/мА | предохранитель FF 800 мА H, 1000 B, (Ø6 x 32 мм) |
| Защита на входе 10 А | предохранитель F10A H, 1000 B, (Ø10 x 38 мм) |
| Выбор диапазона | автоматический/ручной |
| Отображение полярности | автоматическая индикация |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
от +18 до +28 °С 75 % |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от 0 до +40 °С 75 % при температуре от 0 до +30 °С 50 % при температуре св. +30 до +40 °С от 84,0 до 106,7 кПа |
| Температура хранения Влажность хранения |
от -10 до +50 °С до 80 % |
| Соответствие категории безопасности | САТ IV 600 В, САТ III 1000 В |
| Параметры электрического питания | встроенный литиевый аккумулятор 7,4 Вольт, 1800 мА/ч |
| Габаритные размеры | 206 x 95 x 53 |
| Масса | 0,5 кг |
| Внесен в госреестр | Внесен |
| Производитель | «RGK», Китай |
