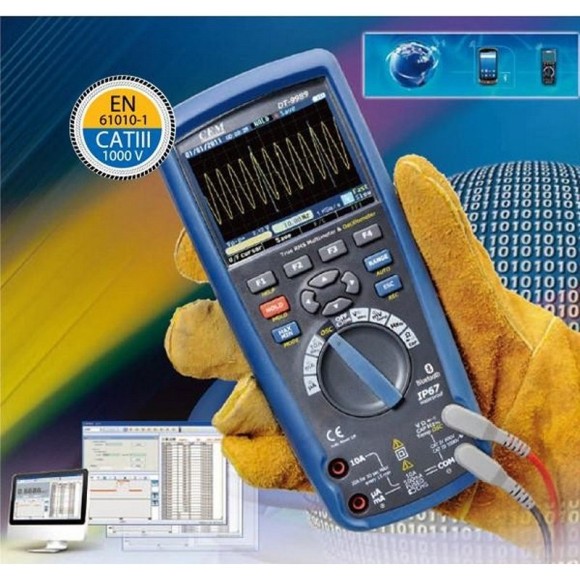

DT-9989 Переносной осциллограф-мультиметр
- Обзор
- Характеристики
- Отзывы0
Профессиональный, промышленный цифровой мультиметр TRMS DT-9989 с функциями осциллографа и цветным ЖК-экраном TFT обладает высоким быстродействием, точностью, встроенными функциями регистратора данных и вывода графиков. Прибор оснащен Bluetooth (беспроводной системой передачи данных) с возможностью передавать данные на ПК и смартфон (Android) с помощью ПО Meterbox IMM Classic, а также памятью для записи информации. Благодаря двойному пластиковому водонепроницаемому корпусу (класс защиты IP67), мультиметр обеспечивает высокую безопасность работы.
Технические характеристики в режиме мультиметра DT-9989:
Режим |
Диапазон |
Ед. измерения |
Точность |
Постоянное напряжение |
50мВ[1] |
0,001мВ |
(0,05%+20) |
500мВ[2] |
0,01мВ |
(0,025%+5) |
|
5В |
0,0001В |
(0,025%+5) |
|
50В |
0,001В |
(0,025%+5) |
|
500В |
0,01В |
(0,05%+5) |
|
1000В |
0,1В |
(0,1%+5) |
|
[1] – добавить 10 единиц для температурной компенсации [2] – добавить 4 единицы для температурной компенсации |
|||
Режим |
Диапазон |
Ед. измерения |
Точность |
Переменное напряжение |
50 до 10000Гц |
||
50мВ |
0,001мВ | 50/60Гц (0,3%+25) <1кГц (0,5%+25) <5кГц (3%+25) |
|
500мВ |
0,01мВ |
||
5В |
0,0001В |
||
50В |
0,001В |
||
500В |
0,01В |
||
1000В |
0,1В |
||
Характеристики переменного напряжения установлены в интервалах диапазонов значений: от 5 до 100% |
|||
Режим |
Диапазон |
Ед. измерения |
Точность |
АС+DC |
0 до 1000Гц |
||
50мВ |
0,001мВ | <1кГц (1%+25) <10кГц (3,5%+25) |
|
500мВ |
0,01мВ |
||
5В |
0,0001В[1] |
||
50В |
0,001В |
||
500В |
0,01В |
||
1000В |
0,1В |
||
[1] – добавить 1% выше 5к |
|||
Режим |
Диапазон |
Ед. измерения |
Точность |
Постоянный ток |
500мкА |
0,01мкА | 0,1%+20 |
5000мкА |
0,1мкА |
||
50мА |
0,001мА |
||
500мА |
0,01мА |
0,15%+20 |
|
10А |
0,001А |
0,3%+20 |
|
(20А: не более 30 секунд при пониженной точности измерений) |
|||
Режим |
Диапазон |
Ед. измерения |
Точность |
Переменный ток |
50 до 10000Гц |
||
500мкА |
0,01мкА | 50/60Гц (0,6%+25) <1кГц (1,5%+25) <10кГц (3%+25) |
|
5000мкА |
0,1мкА |
||
50мА |
0,001мА |
||
500мА |
0,01мА |
||
10А |
0,001А |
||
(20А: не более 30 секунд при пониженной точности измерений) |
|||
Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% |
|||
Режим |
Диапазон |
Ед. измерения |
Точность |
АС+DC |
0 до 1000Гц |
||
500мкА |
0,01мкА | (1%+25) |
|
5000мкА |
0,1мкА |
||
50мА |
0,001мА |
||
500мА |
0,01мА |
||
10А |
0,001А |
(1,5%+40) |
Режим |
Диапазон |
Ед. измерения |
Точность |
Переменное напряжение (5000 + единица) |
5К-100К |
||
50мВ |
0,001мВ | (5%+40) |
|
500мВ |
0,01мВ |
||
5В |
0,0001В |
||
50В |
0,001В |
(6%+40) |
Режим |
Диапазон |
Ед. измерения |
Точность |
Сопротивление |
50Ом[1] |
0,001Ом |
0,5%+20 |
500Ом[2] |
0,01Ом |
0,05%+10 |
|
5кОм |
0,0001кОм |
0,05%+10 |
|
50кОм |
0,001кОм |
0,05%+10 |
|
500кОм |
0,01кОм |
0,1%+10 |
|
5МОм |
0,001МОм |
0,2%+20 |
|
50МОм |
0,001МОм |
2%+20 |
|
[1] – добавить 10 единиц для температурной компенсации [2] – добавить 4 единицы для температурной компенсации |
|||
Режим |
Диапазон |
Ед. измерения |
Точность |
Емкость /td> |
5нФ[1] |
0,001нФ | ±(2%+40) |
50нФ[2] |
0,01нФ |
||
500нФ |
0,1нФ | ±(2%+40) |
|
5мкФ |
0,001мкФ |
||
50мкФ |
0,01мкФ |
||
500мкФ |
0,1мкФ | ±(5%+40) |
|
10мФ |
0,01мФ |
||
[1] – в режиме REL при измерении емкости пленочного конденсатора |
|||
Режим |
Диапазон |
Ед. измерения |
Точность |
Частота (электронная) |
50Гц |
0,001Гц | ±(0,01%+10) |
500Гц |
0,01Гц |
||
5кГц |
0,0001Гц |
||
50кГц |
0,001кГц |
||
500кГц |
0,01кГц |
||
5МГц |
0,0001МГц |
||
10МГц |
0,001МГц |
||
Чувствительность: мин. 0,8В (действующее значение) при коэффициенте заполнения 20-80% и <100кГц мин. 5В (действующее значение) при коэффициенте заполнения 20-80% и >100кГц |
|||
Частота (электрическая) |
40Гц-10кГц |
0,01-0,001кГц |
±(0,5% показ.) |
Чувствительность: 1В (действующее значение) |
|||
Режим |
Диапазон |
Ед. измерения |
Точность |
Цикл заполнения |
0,1 – 99,9% |
0,01% |
±(1,2% показ.+2) |
Ширина импульса: 100мкс-100мс, частота: 5Гц-150кГц |
|||
Режим |
Диапазон |
Ед. измерения |
Точность |
Температура (тип К) |
-50 до 1000°С |
0,1°С |
±(1,0% показ.+2,5°С) |
-58 до 1832°F |
0,1°F |
±(1,0% показ.+4,5°F) без учета точности датчика |
Технические характеристики мультиметра-осциллографа DT-9989:
Функция |
Основная характеристика |
Примечание |
ЖК-экран |
3,5” цветной TFT, 320×240 пикселей |
|
Время нарастания |
17,5ns |
|
Полоса пропускания |
10МГц |
0-10МГц |
Вход |
Парный, АС, DC |
Переменный, постоянный сигналы |
Входное сопротивление |
1000С/СА: 1МОм ±2%/15пФ ±2пФ |
|
Максимальное входное напряжение |
1000В/600В (DC+AC пиковое значение, входное сопротивление 1МОм) |
Кат. I, кат. II |
Коэффициент затухания |
1Х |
|
| Вертикальная чувствительность | 50mV to 100V/div | |
Режим дискретизации |
Дискретизация в режиме реального времени, случайная дискретизация |
Один канал 3К |
Частота дискретизации |
50 MS/s |
|
Разрешение |
8 бит |
|
Длина записи |
3К/10 стр. |
SRAM |
Хранение |
10 схем |
EEPROM |
Временная погрешность |
±5с/24 часа |
|
FFT |
4-256 точек |
|
Скорость передачи данных по Bluetooth |
9600 бод |
|
Ион-литиевый аккумулятор |
8,4В 2300мАч |
Замечание: параметры точности соответствуют температурам окружающего воздуха 18 °C - 28 °C (65 °F - 83 °F) и относительной влажности менее 75 %.Калибровка шкалы переменного тока выполнена по синусоидальной волне. Точность составляет ±(2% показ. + 2% всей шкалы), если волна несинусоидальной формы имеет значение при вершине менее 3.
Обмен данными DT-9989
Мультиметр-осциллограф поддерживает беспроводную передачу данных из памяти прибора на ПК. Данные передаются на ПК по системе Bluetooth.
Meterbox IMM Classic представляет собой программное приложение мобильного телефона для выполнения «облачных» расчетов. С помощью данной программы можно передавать результаты измерений на смартфон по системе Bluetooth. Пользователи могут распределить полученные данные для хранения и выполнения расчетов в «облаке» с помощью смартфона. Подобное решение в ногу со временем позволяет получить доступ к таким функциям прибора, которые отсутствуют в других мультиметрах.
Комплект поставки DT-9989:
Кейс с прибором DT-9989
Инструкция по эксплуатации
Щуп для мультиметра, пробник к осциллографу 1:1
Температурный датчик К-типа
Адаптер и Зарядное устройство
CD (программное обеспечение для ПК).
| Внесен в госреестр | Не внесен |
| Производитель | «CEM», Китай |
