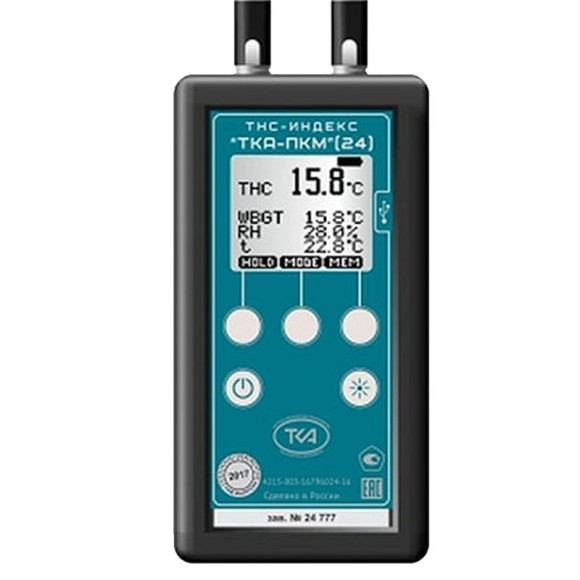

Термогигрометр с расчётом ТНС-индекса “ТКА-ПКМ”(24)
- Обзор
- Характеристики
- Отзывы0
Прибор предназначен для измерения в помещениях относительной влажности, температуры воздуха и температуры внутри чёрного шара, а также отображения вычисляемых в режиме реального времени параметров:
- ТНС и WBGT-индексов (°С),
- температуры влажного термометра (tвл, °С),
- точки росы (tтр, °С),
- средней температуры излучения (tрад.ср., °С),
- плотности потока теплового облучения (Вт/м2).
Основные технические характеристики
| Диапазон измерений относительной влажности | 5 ÷ 98 % |
| Диапазон измерений температуры воздуха | от -30 до +60 °С |
| Диапазоны показаний расчетных параметров: | |
| Температура внутри чёрного шара а) в режиме измерений б) в режиме индикации |
от 0 до +60 °С до +100 °С |
| ТНС-индекс | от 0 до +70 °С |
| WBGT-индекс (при наличии солнечной радиации) | от 0 до +75 °С |
| Температура влажного термометра | от -10 до +60°С |
| Точка росы | от -55 до +60 °С |
| Средняя температура излучения | от 0 до +160°С |
| Интенсивность теплового облучения | 0 ÷ 1700 Вт/м2 |
Основные абсолютные погрешности измерений прибора Термогигрометр с расчётом ТНС-индекса “ТКА-ПКМ”(24)
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре воздуха от +15 до +25 °С | ±3,0 % отн.вл. |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры воздуха на каждые 10°С в диапазоне от -30 до +15 и св.+25 до +60 °С | ± 3,0 % отн. вл. |
| Пределы допускаемой основной абсолютной погрешности измерений температуры воздуха при температуре воздуха от +15 до +25 °С | ±0,2 °С |
| Пределы допускаемой дополнительной абсолютной погрешности измерений температуры воздуха при температуре воздуха, °С от -30 до -10 включительно свыше -10 до +15 включительно свыше +25 до +45 включительно свыше +45 до +60 |
± 0,3 °С ± 0,1 °С ± 0,1 °С ± 0,3 °С |
Диапазон показаний температуры влажного термометра вычисляется согласно аналитической формуле, полученной статистической обработкой Таблиц психрометрических (ГОСТ 8.524-85).
Диапазон показаний индекса тепловой нагрузки среды (ТНС-индекса) вычисляется по формуле для расчёта ТНС внутри помещений:
ТНС = 0,7· tвл + 0,3 · tsph, где tвл — температура влажного термометра, tsph — температура чёрного шара.
Диапазон показаний средней радиационной температуры вычисляется, согласно ISO 7726, по формуле:
tрад.ср. = [ (tsph + 273,2)4 + 0,48 · 108 · (tsph – t)5/4 ]1/4 – 273,2, °С.
Диапазон показаний интенсивности теплового облучения вычисляется, согласно ISO 7726, по формуле:
W = 5,67 · 10-8 · [ (tрад.ср. + 273,2)4 – (t + 273,2)4 ], Вт/м2.
Преимущества прибора Термогигрометр “ТКА-ПКМ”(24) перед аналогами
Прямых аналогов нет. В приборе реализована уникальная возможность определения значений ТНС и WBGT индексов в режиме реального времени благодаря одновременному измерению температур воздуха и внутри чёрного шара, влажности воздуха и вычислению точных значений температуры влажного термометра по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ № 2004611468.
Согласно письму Главного метролога Всероссийского научно-исследовательского института оптико-физических измерений (ВНИИОФИ) В.П. Кузнецова “черная сфера” не является средством измерений и ее поверка не требуется. Параметры сферы должны проверяться при проведении испытаний и изготовлении.
Дополнительное одновременное определение значений средней температуры излучения и интенсивности теплового облучения обеспечивает эффективную и достоверную оценку возможного теплового перегрева при исследовании горячей окружающей среды.
Оснащение прибора Термогигрометр с расчётом ТНС-индекса “ТКА-ПКМ”(24) USB-интерфейсом позволяет: расширить возможности прибора без ущерба для времени снятия информации, отказаться от бумажных носителей во время считывания параметров микроклимата.
Диапазон измерения температуры внутри чёрного шара расширен до +100°С. Введена функция установки оператором времени экспозиции при измерении тепловых индексов и параметров, в пределах от 5 до 60 мин., с дискретностью 5 мин. Весь процесс измерения ТНС и WBGT индексов полностью автоматизирован. Введены дополнительные функции обработки получаемой информации: запоминание, усреднение, выделение минимальных и максимальных значений, графическое отображение измеряемых и вычисляемых параметров микроклимата.

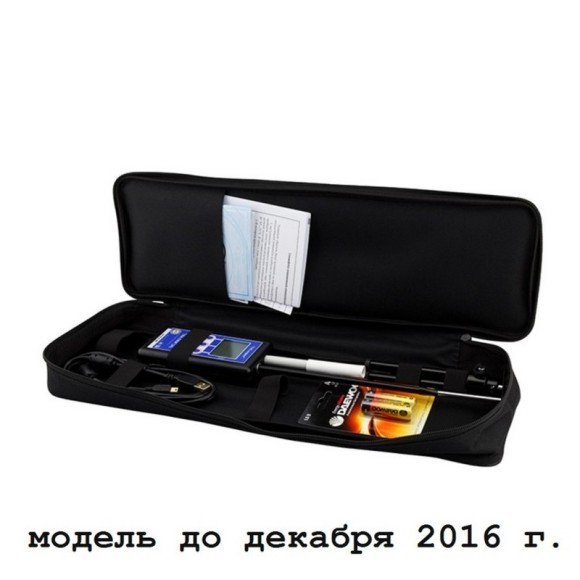

Комплектация:
- Прибор комбинированный “ТКА-ПКМ”(24)
- Зонд №1
- Зонд №2 с чёрным шаром (сферой)
- Элемент питания типа АА (2 шт)
- Штатив настольный
- Кабель-удлинитель (2 шт.)
- Носитель информации с программным обеспечением
- Кабель для связи с ПК
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
| Внесен в госреестр | Внесен |
| Производитель | «ТКА», Россия |
