Комплекс цифровой радиографии КАРАТ РТС 1036 с гибким детектором

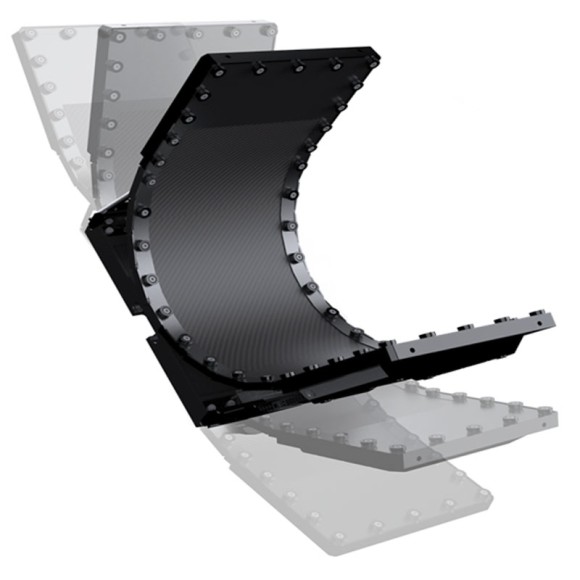

Разработанный для промышленного использования, КАРАТ РТС 1036 обеспечивает высочайшее качество изображения в жестких производственных условиях, позволяя при этом легко обнаруживать дефекты на трубных конструкциях. Изменяемый радиус позволяет получить четкие снимки на различных диаметрах.

Особенности гибкого детектора:

• Отсутствие искажений изображения на цилиндрических поверхностях
• Высокое разрешение и качество изображения
• Прочный корпус со степенью защиты IP67
• Беспроводной и проводной режим работы
• Работа с рентгеновскими аппаратами и источниками гамма-излучения
• Меньший вес по сравнению со стандартными ППД
• Высокоскоростная передача данных по интерфейсу как по проводному соединению (Gigabit Ethernet), так и беспроводному (Wi-Fi)
• Сокращение затрат на расходные материалы (рентгеновскую пленку и химические реагенты для ее обработки), вспомогательное оборудование (проявочные машины и аксессуары для сушки и хранения пленки)
• Увеличение производительности контроля
• Автоматизация, уменьшение ручного труда, простой монтаж оборудования
• Архивирование результата в цифровом виде без потери информации
• Возможность просмотра и расшифровки изображений контролируемых объектов.

Программное обеспечение (ПО) X-Vizor, поставляемое вместе с комплексом, предназначено для получения радиографических изображений с плоскопанельных детекторов, обработки полученного изображения цифровыми фильтрами, измерений на изображении линейных размеров и интенсивности, заполнения протокола контроля, архивирования изображений и результатов контроля в базе данных, взаимодействия с внешним оборудованием.

Актуальная версия X-Vizor позволяет выполнять поиск и классификацию дефектов, а также оформлять протоколы в соответствии с действующими нормативно-техническими документами:

• ГОСТ 23055-78;
• ГОСТ 7512-82;
• СТО Газпром 2.2-4-083-2006;
• РД Транснефть 25.160.10-КТН-016-15 и др.
• РД 153-34.1-003-01.

Преимущества гибкого детектора

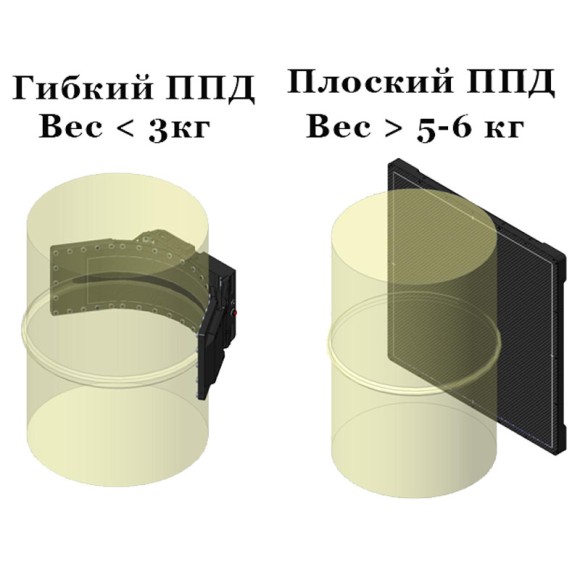

Ниже наглядно показано, что использование гибкого детектора позволяет увеличить активную зону при контроле цилиндрических поверхностей.

Также стоит отметить меньший вес гибкого детектора по сравнению с классическими ППД

                                Технические характеристики КАРАТ РТС 1036

В стандартный комплект поставки входят:

• Плоскопанельный детектор;
• Адаптер питания;
• Система архивирования и улучшения изображения X-Vizor, включая аппаратные средства (компьютер с двумя мониторами) и программное обеспечение;
• батарея с зарядным устройством для детектора;
• Защитный кожух с системой крепления к трубопроводам для детектора;
• Транспортировочный кейс.
