Струбцина к УЗИТ-3 для измерения твердости тонких стальных листов (менее 3-4 мм)
- Обзор
- Характеристики
- Отзывы0
![«Константа», Россия](/wa-data/public/shop/brands/196/196.150.png)
Измерение твердости листов с помощью твердомера УЗИТ-3 без дополнительных устройств возможно при толщине листа более 3-4мм.

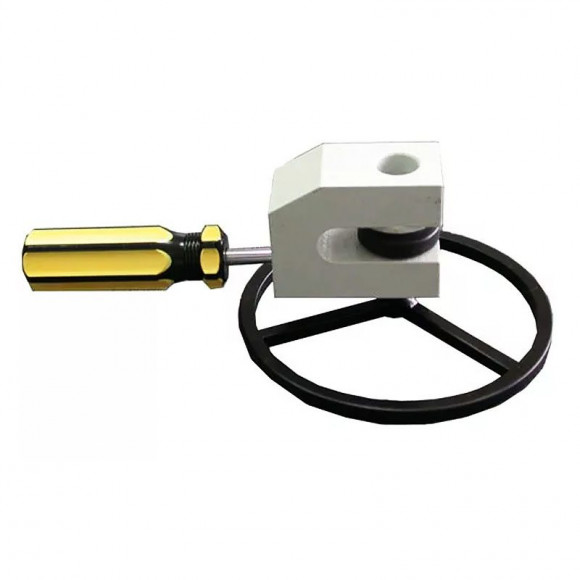

Твердость более тонких листов можно измерять с применением специальной струбцины (рис.1).
![]() |
(рис. 3) |
Для измерения твердости с помощью струбцины необходимо:
1. На сторону листа противоположную стороне измерения нанести слой консистентной смазки (литол, солидол, циатим) в том месте, где будет прижиматься опорная шайба струбцины (рис.2).
2. Зажать край листа в струбцине так, чтобы смазка попала между листом и опорной шайбой (рис.3).
Усилие зажима должно быть достаточно большим.
![]() |
![]() |
(рис. 2) |
(рис. 3) |

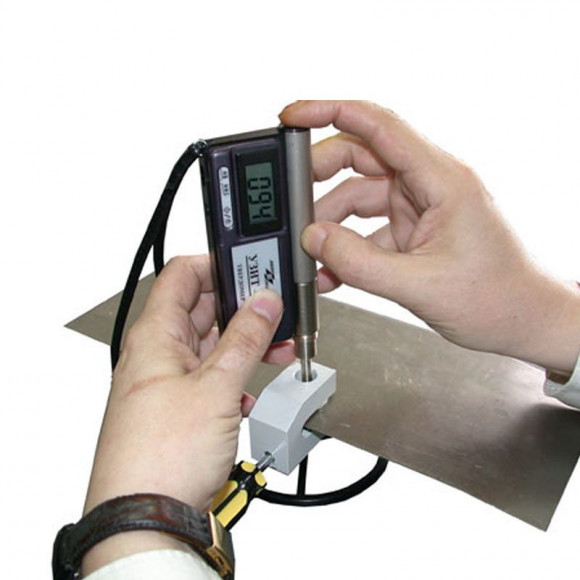

3. Через отверстие в струбцине произвести несколько измерений твердомером УЗИТ-3 со снятой оправкой.
Измерения проводить аккуратно, не проворачивая и не качая прибор при внедрении алмаза в поверхность листа (рис.4).
![]() |
(рис. 4) |
ВНИМАНИЕ!
Наличие смазки при использовании струбцины обязательно. В отсутствие смазки показания могут быть сильно завышены.
С помощью струбцины данной конструкции можно измерять твердость стальных листов толщиной от 1.0 мм.
Возможность измерения твердости более тонких листов зависит от их твердости. Например, твердость закаленных листов (твердость более 50 HRC) можно измерять при толщине от 0.5 мм. На листах с твердостью менее 150 HB измерения не будут достоверны уже при толщине 0.7-0.8 мм.
Возможность достоверных измерений при толщине листа менее 1.0 мм в конкретных случаях рекомендуется проверять на образцах методом сравнения с прямыми измерениями стандартным твердомером Виккерса.
Производитель | «Константа», Россия |
