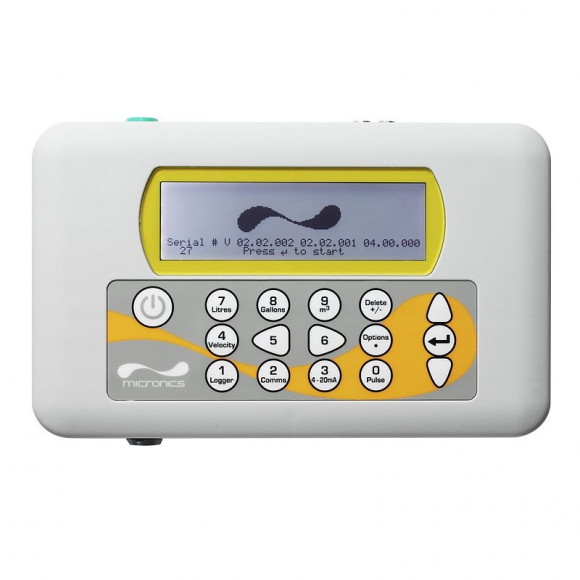

Ультразвуковой расходомер Portaflow 220 B

Расходомер ультразвуковой Portaflow 220 B — компактный измерительный прибор, предназначенное для работы с текучими средами различной природы и консистенции (вода питьевая, морская и пр., водные растворы гликолей, жидкие минеральные масла и пр.), для которых производится ультразвуковое измерения скорости потока и расхода.

Устройство использует методику с изменением скорости распространения звуковой волны в движущейся жидкости и позволяет получить результаты точностью не хуже 2-6% (погрешность зависит от скорости потока и диаметра трубы) при скорости течения жидкости в диапазоне 0.1-20 м/с.

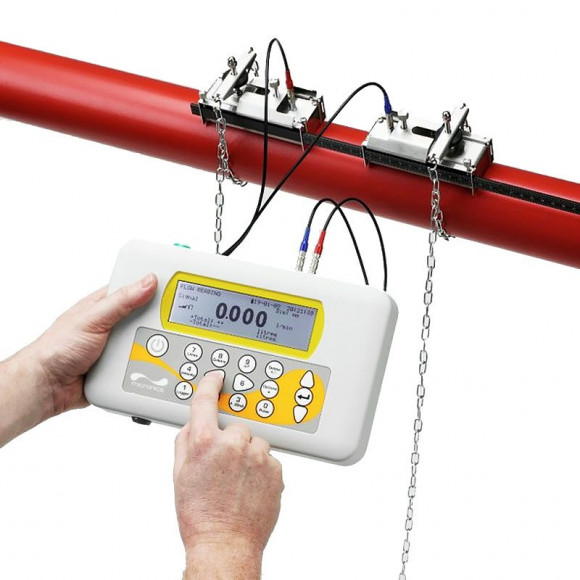

Для измерения используется одна их 4-х разновидностей методики — с диагональным расположением датчиков, одно-, двух- или трехкратным отражением звукового сигнала от стенок трубы. Параметры для установки датчиков рассчитываются прибором на основании вводимых данных о характере жидкости и характеристик трубопровода.

К достоинствам расходомера специалисты относят:

• возможность применения на трубах из различных материалов (вплоть до толщины стенки 75мм) с различными звукопроводящими покрытиями (толщина слоя до 10 мм) с температурой стенки в диапазоне-20...+135 градусов;
• использование минимального набора параметров (вид жидкости, диаметр и толщина стенки трубы) для быстрого старта системы;
• сохранение конфигурации измерительной точки (в том числе, рассчитанной геометрии установки датчиков) в энергонезависимой память устройства с возможностью быстрого вызова любой из 20 сохраненных позиций;
• удобство использования, благодаря использованию при обработке и выдаче результатов различных систем мер (например, скорости — м/с или футы/с, объемов — л, куб.м, баррели, галлоны) и поддержке 9 языков интерфейса;
• возможность передачи данных в любые устройства через аналоговый 4-20 мА (настраивается также как 0-20, 0-16 мА) интерфейса импульсного выхода с регулируемой частотой и длительностью импульса.
