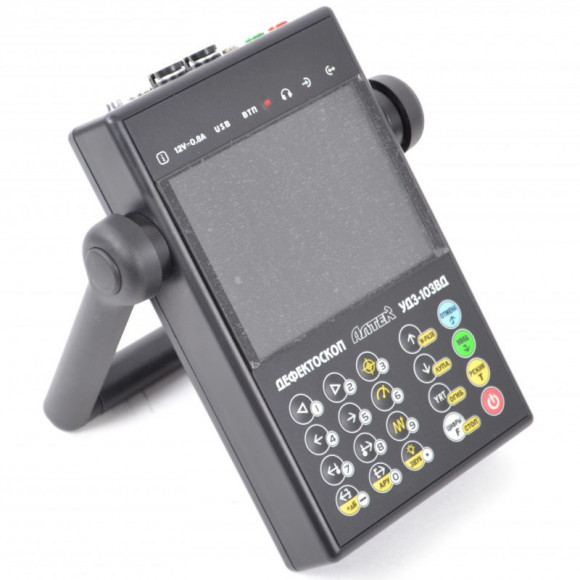

Ультразвуковой дефектоскоп ПЕЛЕНГ УД3-103ВД разработан для проведения неразрушающего контроля сварных швов и основного металла труб, листового проката и подобных изделий в разных отраслях промышленности. Позволяет своевременно выявлять нарушения структуры изделий, отбраковывать готовую продукцию, проводить профилактику, а также определять размер дефекта, его местонахождение и измерять толщину....
Полное описание
Внесен в госреестрВнесен
Производитель«Алтек», Россия
Поверка в комплектеВключена в стоимость
Наличие экранаДа
Все характеристики
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
857 400 руб.
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы1
«Алтек», Россия

PELENG УД3103ВД в качестве УЗ-дефектоскопа реализует эхо-, теневой- и зеркально теневой методы. Все они основаны на свойствах ультразвуковых колебаний, посланных пьезоэлектрическим преобразователем (ПЭП), менять интенсивность, отражаясь от элементов структуры материала, а также на измерении времени прохождения сигналом своего пути.При работе в вихретоковом режиме контроль осуществляется путем исследования взаимодействия электромагнитных полей вихревых токов в изделии и внешнего. Прибор использует фазовый и амплитудный метод вихретокового контроля.
Дефектоскоп ПЕЛЕНГ УД3-103ВД имеет несколько модификаций:

  • универсальную (3.80);
  • для приемки по качеству железнодорожных осей и колес (6.82);
  • для нефтегазовых отраслей промышленности (7.30);
  • для работы с корпусами судов (7.80).

Основные различия перечисленных версий заключаются в наличии специализированных приложений (параметров работы и настроек) дефектоскопа, обеспечивающих соответствие действующим в каждой из отраслей нормативных требованиям, и заранее адаптированных к работе с типовыми объектами контроля:

  • осями и колесами – в модификации 6.82;
  • с трубопроводами, в том числе из перлитной стали и полиэтилена, сосудами и т.п. – в модификации 7.30;
  • с листами из специфичных материалов и другими изделиями для судостроительной отрасли – в модификации 7.80).

Также модификации отличаются комплектацией и программным обеспечением.

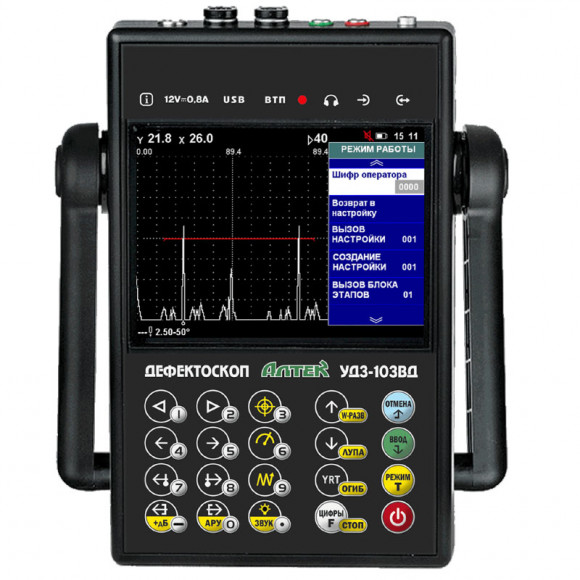

Основные преимущества ультразвукового дефектоскопа ПЕЛЕНГ УД3-103ВД:

  • Монохромный TFT дисплей.
  • Два строба с возможностью использования разного метода контроля для каждого из них.
  • Отображение эхо-сигналов в виде A-скана, визуализация сечения объекта в виде B-скана и отображение хода лучей в виде W-скана.
  • Результаты измерений вихретокового контроля отображаются бегущей разверткой. При удалении дефектоскопа от объекта контроля на некоторое расстояние развертка прекращается.
  • Функция визуализации эхо-сигналов в форме радиоимпульсов.
  • Наличие режима временной регулировки чувствительности.
  • Построение АРД-диаграммы для определения эквивалентного размера дефекта.
  • Возможность сделать скриншот текущей картинки на дисплее и сохранить его в память.
  • Режим масштабирования («Лупа») для детального рассмотрения нужного участка сигнала.
  • АРУ и АЗК: для оперативного изменения чувствительности прибора и контроля качества акустического сигнала.
  • Режим толщиномера.
  • Светодиодная и звуковая индикация об обнаружении дефекта.
  • Память прибора способна помнить до 400 настроек и сохранять скриншоты.


Цена на ультразвуковой и вихретоковый дефектоскоп PELENG УД3-103ВД указана с учетом НДС.

Внесен в госреестрВнесен

Характеристики

 Методы ультразвукового контроля, реализуемые дефек­то­ско­пом эхо
зеркальный
зеркально-теневой (ЗТМ)
 Методы вихретокового контроля, реализуемые дефек­то­ско­пом фазовый
амплитудный
 Режимы вихретокового контроля динамический
статический
 Количество ультразвуковых каналов 1
 Количество вихретоковых каналов 1
 Основной индикатор дефектоскопа экран TFT
 Дополнительные индикаторы дефектоскопа встроенный звуковой индикатор
светодиод на панели дефектоскопа
светодиод на вихретоковом преобразователе
 Номинальное значение частоты УЗК, МГц 0,4;  0,62;  1,25;  1,8;  2,5;  5,0;  10,0
 Амплитуда электрических колебаний при возбуждении УЗК, В
          высокой амплитуды 120
          низкой амплитуды 4,5
 Частота следования зондирующих импульсов УЗК, Гц 25 ... 5000
 Типы разверток
          в режиме ультразвукового контроля А‑развертка
W-развертка
В-развертка
          в режиме вихретокового контроля бегущая развертка
 Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ 0 ... 80
 Диапазон регулировки усиления вихретокового канала, отн.ед. 0 ... 63
 Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм 0,01
 Глубина (амплитуда) ВРЧ, дБ не более 60
 Частота вихретокового контроля, кГц 10 ... 100
 Амплитуда сигнала задающего генератора вихретокового канала, В 0,8;  1,5;  3,4;  8,3
 Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0, мм 1 … 8850
 Длительность А-развертки, мкс
         минимальная 6
         максимальная 3048
 Диапазон измерения глубины трещин в режиме вихретокового контроля, мм 0,1 … 9,9
 Диапазон измерения толщины (для изделий из стали), мм 3 ... 5000
 Диапазон рабочих температур окружающего воздуха, С -20 … +50
 Масса, кг, не более: 1,2
 Габаритные размеры, мм, не более: 140x220x42

Дополнительная информация

  • Дефектоскоп может работать при температурах от -20 до +50 °С, при относительной влажности 93% (при Т = 40 °С) и 98% (при Т = 35 °С).
  • Максимальная частота при вихретоковом контроле: 100 кГц.
  • Минимальная толщина изделия для измерения: 0,8 мм.
  • Дефектоскоп обладает устойчивостью к действию синусоидальных вибраций от 10 до 55 Гц, к электромагнитным помехам от 0,03 до 50 кГц, к ударам с ускорением до 50 м/с2.
  • Степень защиты корпуса: IP53 – защита от пыли и дождя.
  • Возможно стационарное питание от сети 220 В (при помощи адаптера 12 В, 0,7 А), а также от аккумуляторной батареи.
  • Продолжительность заряда: 4 часа.
  • Длительность автономной работы: 6 часов.
  • Количество циклов полного разряда/заряда: 500.
  • Подключение к персональному компьютеру производится через COM-порт с интерфейсом RS-232. Для совместной работы необходимо установить на ПК программное обеспечение от производителя.
  • Вес: 1,8 кг.
Производитель«Алтек», Россия
Поверка в комплектеВключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаДа
Только стандартый набор функций Нет
НизкочастотныйНет
Легкий и компактныйНет

Ультразвуковой дефектоскоп УД3-103ВД отзывы

Средняя оценка покупателей:(1)5.00 из 5 звезд

1
0
0
0
0
В
Надежный вариант

Есть возможность выбрать ту модификацию, которая нужна именно вам — нефтегазовое, судостроительное. Мы взяли универсальное ПО. Прошел поверку, внесен в госреестр.
