Поверка ультразвуковых дефектоскопов
Описание

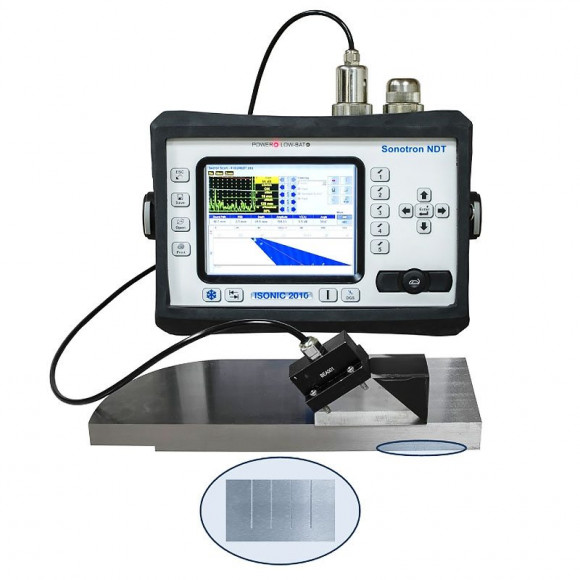

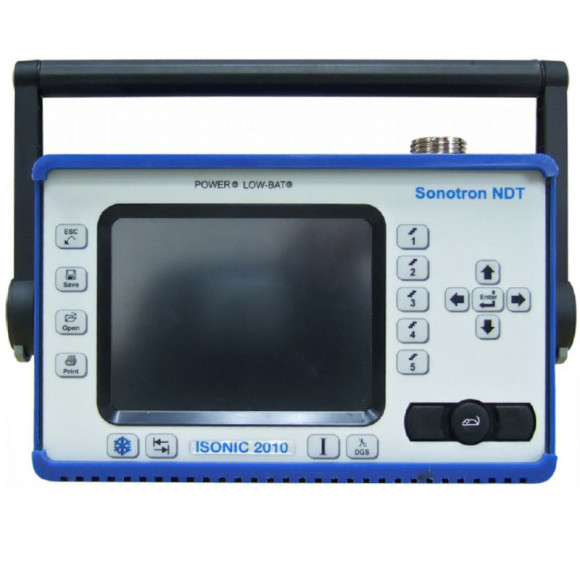

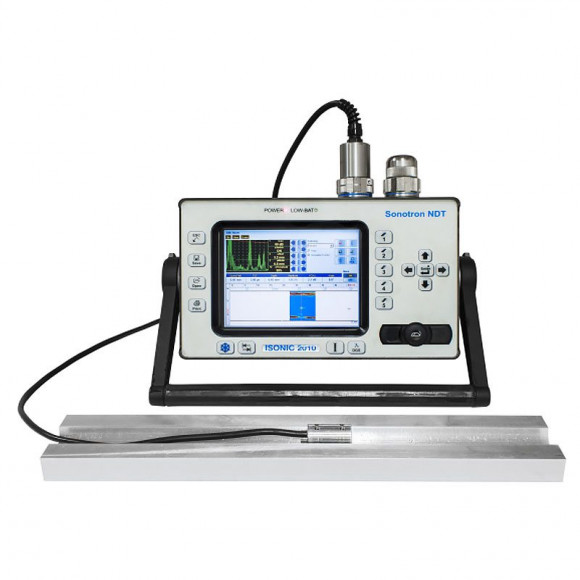

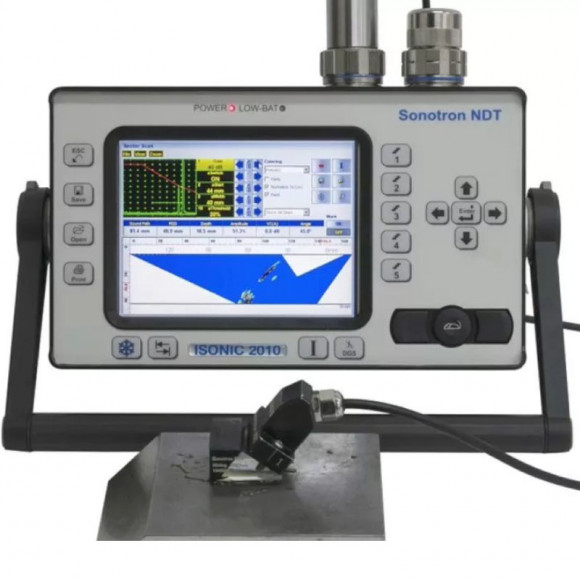

Ультразвуковой дефектоскоп с фазированными решётками Isonic 2010 разрабатывался для проведения ручного и механизированного УЗ- контроля любой сложности. Прибор многофункционален и способен на одновременную работу с фазированными решетками и УЗ-преобразователями.
Полное описание
Характеристики
Внесен в госреестрНе внесен
Производитель«Sonotron NDT», Израиль
Поверка в комплектеВключена в стоимость
Наличие экранаДа
Все характеристики
Цена по запросу
-+Купить
Под заказ
Цена от 19.09.2024, для уточнения актуальной стоимости просим связаться с менеджером.
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы1
«Sonotron NDT», Израиль

Портативный ультразвуковой дефектоскоп с фазированными решетками Isonic 2010 создан для поиска точного местоположения дефектов в объектах из различных материалов. Это аппарат общего назначения, используя который, оператор может проводить механизированный или ручной контроль любого объекта. Чаще всего его используют для контроля труб разной конфигурации и сварных соединений.

Аппарат может записывать данные замеров, как в режиме реального времени, так и хранить данные в памяти устройства. Прибор может одновременно работать с фазированными решетками в режиме 32:32 и со стандартными УЗ преобразователями. Герметизацию устройству обеспечивает специальный прорезиненный чехол.

Ключевые особенности модели Isonic 2010:


  • механическое распознавание изъяна, фиксация его расположения, размеров и амплитуды;
  • фиксирование геометрии сварного шва, позволяющее точно определить местоположение найденного дефекта;
  • возможность записывать реальные А-сканы в любой точке анализируемого объекта, а также В-, С- сканы и создавать 3-D изображения;
  • применение разных специализированных датчиков пути;
  • в наличии рабочие 32 канала;
  • широкоформатный экран;
  • ударопрочный корпус из стали имеет защиту от пыли и влаги;
  • несколько способов управления аппаратом, а также возможность передавать данные на ПК;

доступны несколько программ-помощников и специальное ПО, которые помогут оператору в расчетах.

Внесен в госреестрНе внесен

Характеристики

Модуль Фазированных Решеток
Тип импульса: Биполярный прямоугольный импульс
Время нарастания импульса: <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)
Амплитуда импульса: Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом
Длительность полуволны импульса: 50 — 600 нс с шагом в 10 нс
Излучающая апертура: 1 — 64
Фазирование (излучающая апертура): 0 — 100 мкс с разрешением в 5 нс
Частота повторения импульсов: 10 — 5000 Гц с шагом в 1 Гц
Принимающая апертура: 1 — 64
Усиление: 0 — 100 дБ с шагом в 0.5 дБ
Низкий уровень шумов: 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц
Частотный диапазон: широкополосный, 0.2 — 25 МГц
АЦ преобразование: 100 МГц 16 бит
Наложение сигналов принимающей апертуры: В режиме реального времени, без мультиплексирования
Фазирование (принимающая апер- тура): В режиме реального времени 0 — 100 мкс с разрешением 5 нс
Режимы отображения A-скана: ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна)
DAC /РЧ для фокусных законов: Теоретическая – через фактор дБ/мм (дБ/») Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей Динамический диапазон 46 дБ, Скорость< 20 дБ/мкс, Емкость < 40 точек Возможна для выпрямленного и невыпрямленного А-скана
Стробы для фокального закона: 2 независимых стробирующих импульса/неограниченное расширение
Начало и длительность строба: Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001»
Порог: 5 — 95 % высоты A-Скана, регулировка с шагом 1 %
Число фокальных законов: 8192
Режимы сканирования и визуализации: Линейный B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC) Секторное сканирование (S-Скан) — учет переотражений или регулярной поверхности/ толщины, управление усиления для угла (GAC) Тандем B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC) 3D – вид сверху (C-Скан), с боку и с торца
Метод сбора данных: 100% необработанные данные
Канал генератора/приемника для стандартных или TOFD датчиков
Число каналов 1 или 8 или 16
Работа генератора/приемника (8 или 16 каналов): Параллельно – все каналы излучают, принимают, обрабатывают и записывают сигналы одновременно Последовательно – последовательные циклы излучения, приема, обработки и записи сигналов по каждому каналу отдельно
Тип импульса: Биполярный прямоугольный импульс
Время нарастания импульса: <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)
Амплитуда импульса: Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом
Длительность полуволны импульса: 50 — 600 нс с шагом в 10 нс
Режимы: Раздельный / Совмещенный
Частота повторения импульсов: 10 — 5000 Гц с шагом в 1 Гц
Усиление: 0 — 100 дБ с шагом в 0.5 дБ
Низкий уровень шумов: 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц
Частотный диапазон: широкополосный, 0.2 — 25 МГц
АЦ преобразование: 100 МГц 16 бит
Цифровой фильтр: 32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов
Режимы отображения A-скана: ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна), Спектр сигнала (быстрое преобразование Фурье)
DAC / ВРЧ: Теоретическая – через фактор дБ/мм (дБ/») Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей Динамический диапазон 46 дБ, Скорость < 20 дБ/мкс, Емкость < 40 точек Возможна для выпрямленного и невыпрямленного А-скана
АРД диаграммы: Стандартная база данных для 18 преобразователей/неограниченное расширение
Стробы: 2 независимых стробирующих импульса/неограниченное расширение
Начало и длительность строба: Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм /// 0.001»
Порог: 5 — 95 % высоты A-Скана, регулировка с шагом 1 %
Режимы измерений: 27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов
Показания дисплея: Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков
Заморозка” (A-скан и спектр сигнала): Полная “заморозка” — A-сканы и спектр сигнала / Заморозка пика сигнала — A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6 дБ
Режимы сканирования и визуализации: Один канал: B-Скан профиля толщины, B-Скан поперечного сечения, CB-Скан объекта контроля в плоскости, TOFD Несколько каналов: 4 типа диаграмм (Амплитуда/TOFD P/E, Карта, TOFD)
Метод сбора данных: 100% необработанные данные
Общие данные
Встроенный компьютер: AMD LX 800 – 500МГц
ОЗУ: 512 Мегабайт
Внутренняя флеш память — накопитель: 4 Гигабайта
Дисплей: Сенсорный 8.5» высокой яркости, 800 x 600 пикселей
Управление: Герметичная клавиатура и манипулятор “мышь”
Интерфейс: 2 x USB, Ethernet
Операционная система: Windows™XP Embedded
Интерфейс кодировщика: Инкрементный ТТЛ кодировщик
Размер единичного файла записи результатов: 50 — 20000 мм (2» — 800»), автоматическая прокрутка
Корпус: Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53
Размеры: 314x224x124 мм (12.36»x8.82»x4.88») – без батарей 314x224x152 мм (12.36»x8.82»x5.98») — с батарей
Вес: 4.550 кг (10.01 фунта) — без батарей 5.480 кг (12.06 фунта) — с батарей
Производитель«Sonotron NDT», Израиль
Поверка в комплектеВключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаДа
Только стандартый набор функций Нет
НизкочастотныйНет
Легкий и компактныйНет
