ВИК "Транснефть" комплект для Визуального и измерительного контроля

Набор комплектуется измерительным инструментом, перечисленным в РД 25.160.00-КТН-016-15 устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 7.1.8.2 к работам по ВИК на объектах ПАО 'ТРАНСНЕФТЬ' допускаются средства измерения, прошедшие метрологическую поверку или калибровку. Средства измерения из норматива, внесенные в Госреестр СИ, поставляются со свидетельством о поверке. СИ, не внесенные в Госреестр (щупы, шаблоны, радиусы) поставляются с сертификатом о калибровке. По заявке набор может быть укомплектован дополнительными средствами контроля ,упомянутыми в РД 25.160.00-КТН-016-15.

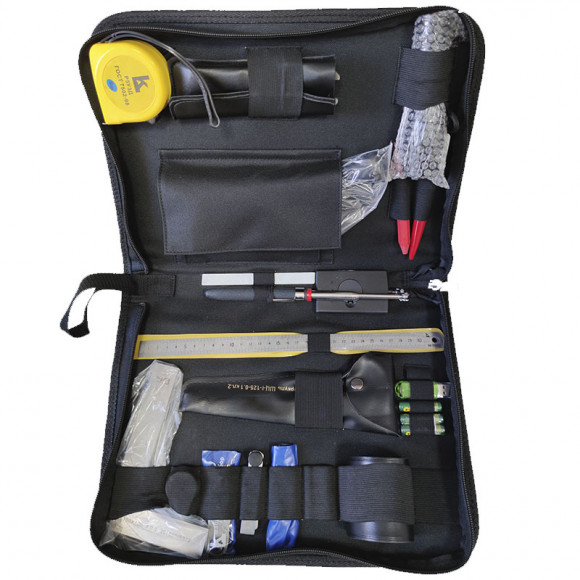

Комплект поставки ВИК «Транснефть»

-Лупа измерительная с подсветкой L30. Длина шкалы 20 мм

-Штангенциркуль ЩЦ-1-125-0.1

-Универсальный шаблон сварщика УШС-3

-Набор щупов № 4 КТ II, диапазон толщин 0,1-1,0 мм

-Набор радиусов №1. Диапазон 1-6 мм

-Набор радиусов №3. Диапазон 7-25 мм

-Линейка измерительная 30 см

-Рулетка измерительная 5 м или 7,5 м (в зависимости от наличия на складе)

-Образцы шероховатости ШП Rz 20, 40, 60, 80

-Люксметр ТКА-Люкс или ТКА-ПКМ (31)

-Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а так же нормативные акты по данной теме

-Лупа просмотровая с подсветкой

-Маркер по металлу

-Мел термостойкий 127 х 12 х 4 мм (ДхШхВ)

-Фонарь светодиодный

-Блокнот и авторучка

-Паспорт

-Сертификат о калибровке или свидетельство о поверке (зависит от набора)

-Руководство «Методические рекомендации о порядке проведения визуального и измерительного контроля»

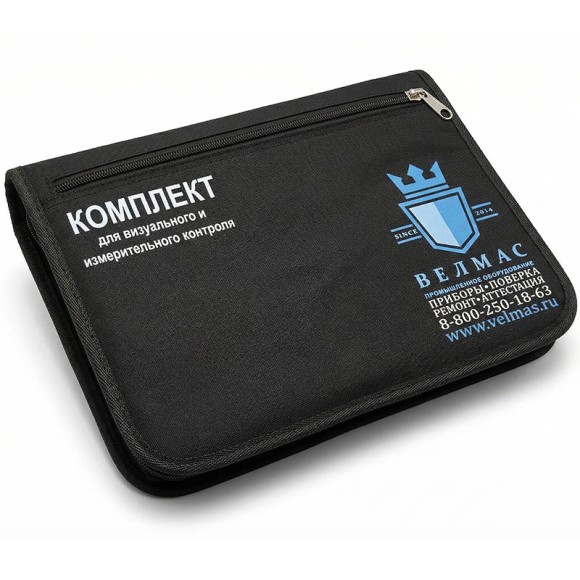

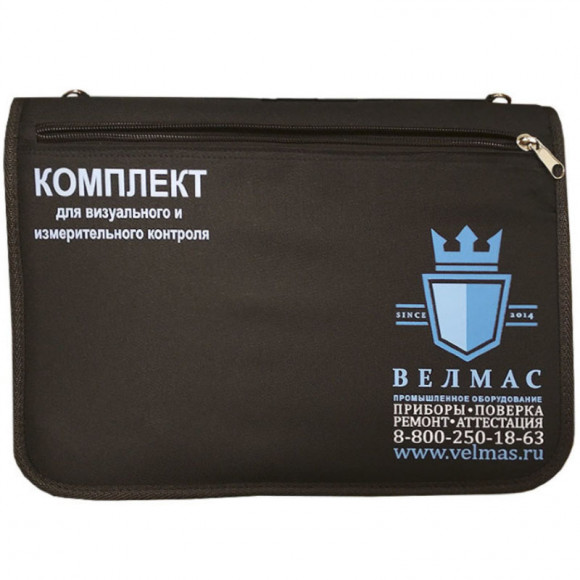

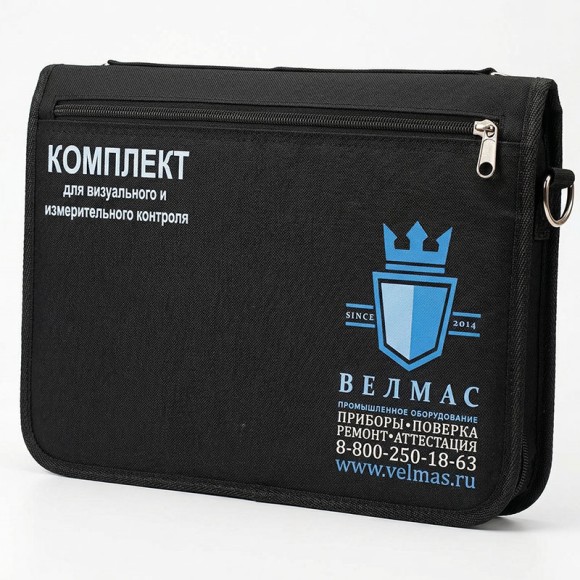

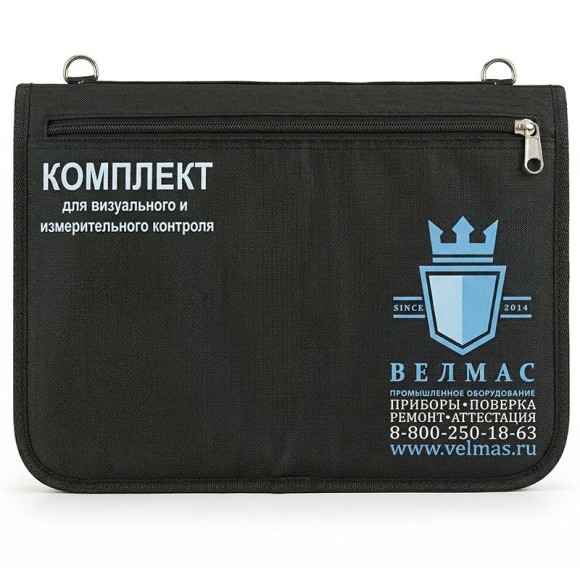

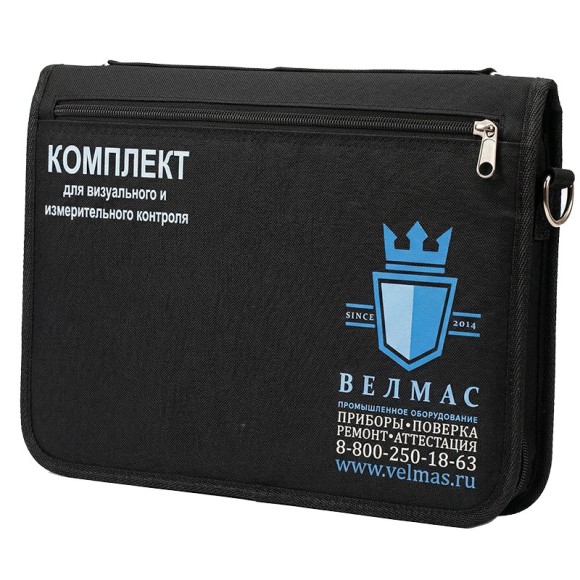

-Упаковочная сумка
