Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком.
Полное описание
Производитель«Восток-7», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
28 171
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Восток-7», Россия

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

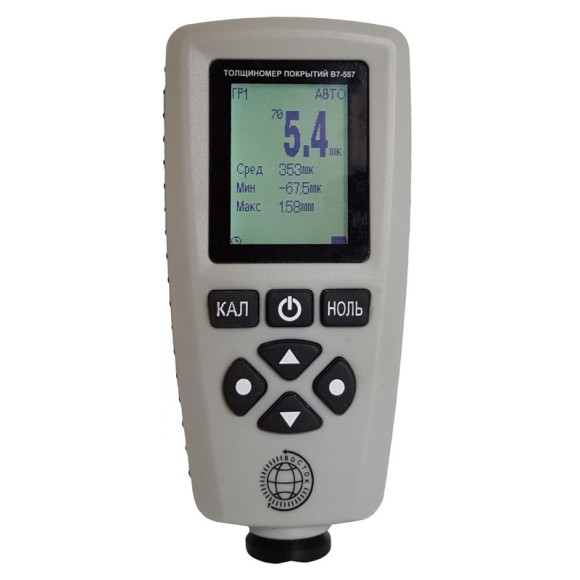

Толщиномеры покрытий В7-557 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.

Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока с двумя преобразователями (датчиками).

Толщиномеры покрытий модификации В7-557 с интегрированными в корпус прибора (несъёмными) датчиками применяются для измерений толщины немагнитных диэлектрических покрытий как на магнитных (с преобразователем типа F), так и на немагнитных (с преобразователем типа N) основаниях:

  • преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна.
  • преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия, цинка, олова и т. д.

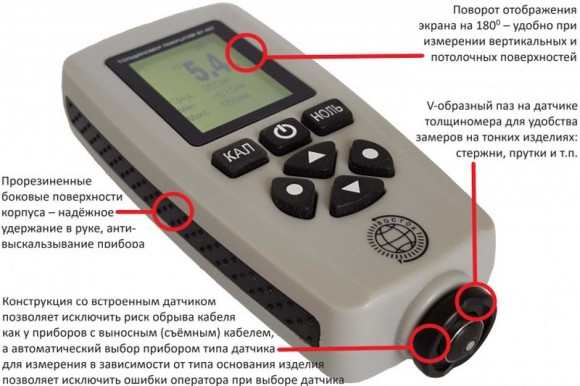

Отличительные особенности толщиномера покрытий модификации В7-557:

  • комбинированный толщиномер с применением двух типов интегрированных в корпус прибора преобразователей: датчиком тип F (Чёрные металлы) и датчиком тип N (Цветные металлы) для измерения толщины покрытий и на магнитном и на немагнитном основаниях соответственно (тип FNF);
  • конструкция со встроенным датчиком позволяет исключить риск обрыва кабеля как у приборов с выносным (съёмным) кабелем, а автоматический выбор прибором типа датчика для измерения в зависимости от типа основания изделия позволяет исключить ошибки оператора при выборе датчика;
  • 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек);
  • V-образный паз на датчике толщиномера для удобства замеров на тонких изделиях: стержни, прутки и т. п.;
  • поворот отображения экрана на 1800 – удобно при измерении вертикальных и потолочных поверхностей;
  • прорезиненные боковые поверхности корпуса – надёжное удержание в руке, анти-выскальзывание прибора;
  • установка допустимых пределов измерений (max и min), оповещение при выходе за пределы установленных пороговых значений;
  • статистическая обработка результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение;
  • режим автоотключения питания, малое энергопотребление.
Наименование Параметр
Тип датчика (материал основания)
F (Чёрные металлы) N (Цветные металлы)
Принцип работы Магнитная индукция Вихревые токи
Диапазон измерений толщины покрытий, мкм от 0 до 1500 от 0 до 1500
Точность (дискретность, шаг отсчёта) измерения



1 мкм в диапазоне 0…999
0,01 мм в диапазоне 1000…1300
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм  ± (0,03·Н+1)
Мин. диаметр области измерений, мм Ø7 Ø5
Мин. толщина металлического основания, мм 0,5 0,3
Мин. расстояние от центра датчика до края основания, мм 15
Мин. радиус кривизны поверхности: выпуклой / вогнутой, мм 1,5 / 25
Шероховатость поверхности покрытия и основания, не более Ra мкм 10
Режимы замеров, время каждого измерения (сек) Одиночный (1 измерение/сек) и непрерывный (3 измерения/сек)
Режимы калибровки Нулевая калибровка / Калибровка по 4-м точкам / Заводская (базовая) калибровка
Статистическая обработка серии измерений К-во измерений, среднее арифметическое значение, мин. и макс. значения, стандартное отклонение
Звуковой сигнал При измерении, калибровке, выходе за границы верхнего и нижнего пределов
Макс. скорость измерений 2 измерения в сек
Связь с компьютером, порт USB
Память 4 независимых группы по 80 значений в каждой
Диапазон рабочих температур, С от 0 до +40
Верхнее значение относительной влажности при 35 °С, % 80

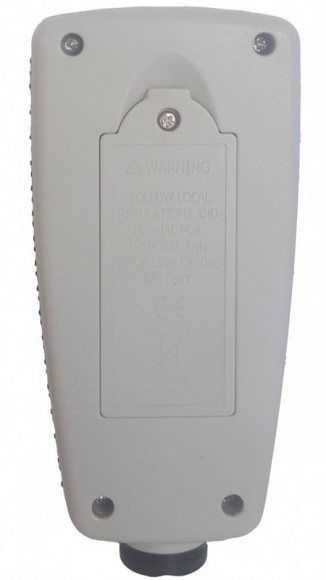

Элементы питания: от батарей или аккумуляторов 2 шт. 1,5 V тип ААА
Время работы при полной зарядке и выкл. подсветке экрана, ч не менее 200
Время автоотключения питания, мин 3
Габаритные размеры В*Ш*Т, мм 1100*53*24
Масса прибора (без элементов питания), кг
0,500

Комплектация
Базовая комплектация: К-во
Блок электронный со встроенными преобразователями тип F и тип N* 1 шт.
USB-кабель и диск с ПО для подключения к ПК 1 шт.

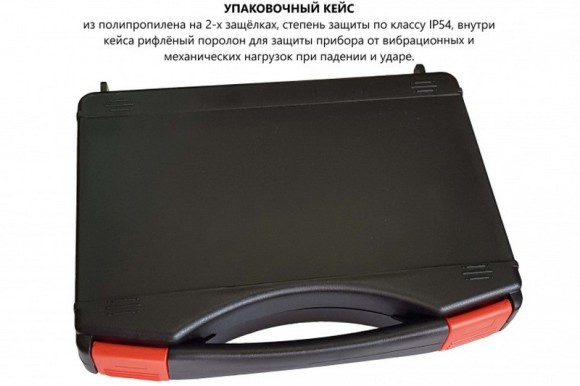

Упаковочный кейс 1 шт.
Руководство по эксплуатации с методикой поверки МП 203-33-2020 1 экз.

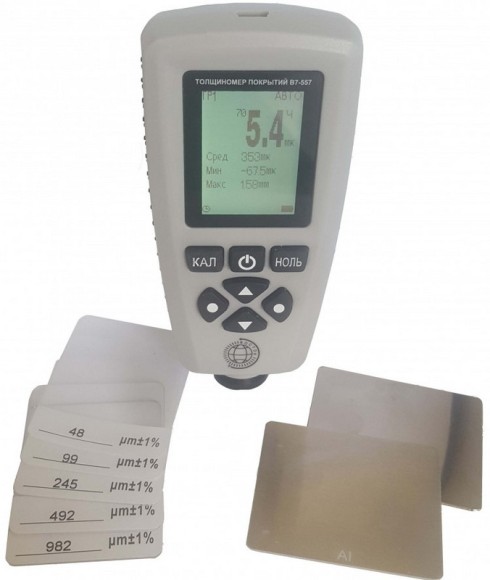

Образцы толщины покрытий (5 плёнок различной толщины) 1 компл.
Образцы основания для настройки нижней границы диапазона в случаях отсутствия доступа к непокрытой части металлического образца, на котором планируется проводить измерение толщины покрытия:
- образец основания (пластина, сталь) 1 шт.
- образец основания (пластина, алюминий) 1 шт.
*Прибор поставляется с первичной поверкой
Производитель«Восток-7», Россия
