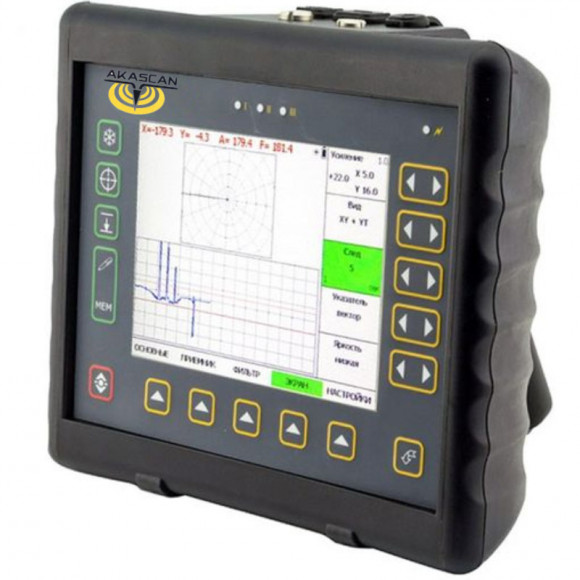

Предназначение многофункционального дефектоскопа модели ВЕКТОР-СКАН — контролировать электропроводящие объекты с целью обнаружения различного типа дефектов. В работе прибора используются различные методики контроля.
Полное описание
Внесен в госреестрВнесен
ПоверкаВключена в стоимость
Производитель«АКА-Скан», Россия
В наличии
278 000 Р
-+Купить
  • Обзор
  • Характеристики
  • Комплектация
  • Отзывы0
«АКА-Скан», Россия

Многофункциональный дефектоскоп ВЕКТОР-СКАН применяется для обследования электропроводящих объектов с целью обнаружения дефектов в виде трещин, коррозии, несплошностей и неоднородностей. Контролировать можно полуфабрикаты или изделия из самых разных материалов: сталей, углепластиков, цветных металлов. В работе используются разные способы контроля: вихретоковый, магнитоиндукционный, основанный на низкочастотных ультразвуковых импульсах, импедансный, ЭМА.

Прибором пользуются, чтобы определить толщину защитного слоя изделия, измерить электропроводность. С его помощью также обследуют нержавеющую сталь разных видов, измеряют глубину трещин на поверхности.

Работая с прибором, можно пользоваться разного рода  вихретоковыми и динамическими  преобразователями, если использовать специальные переходники.

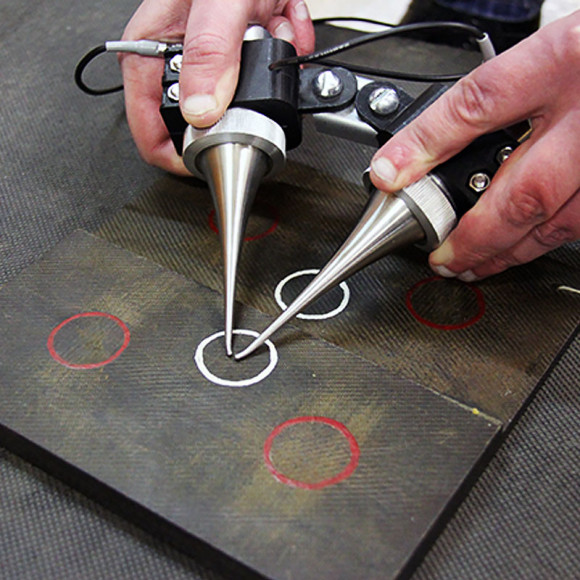

К прибору можно подключать низкочастотные преобразователи разных типов (пьезоэлектрические, импедансные и ЭМА, чтобы обследовать изделия, выполненные из металлов и композитов, для выявления расслоений, непропитки или непроклея).

Чувствительность прибора зависит от свойств обследуемого материала, используемых в работе преобразователей, от глубины, на которой расположены дефекты, а также от типа и размеров, пространственной ориентации дефектов.

Основные особенности модели:

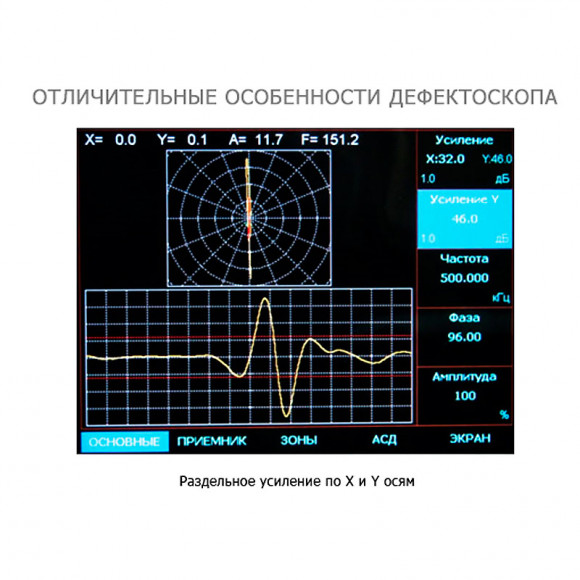

  • Сигнал отображается на дисплее прибора сразу в двух плоскостях, первая - комплексная, вторая - амплитудно-временная.
  • Имеется режим синхронизации, обеспечивающий взаимодействие прибора с вихретоковыми преобразователями.
  • Прибор позволяет контролировать углепластики.
  • Для обследования композитов или сотовых конструкций используются импедансные преобразователи.

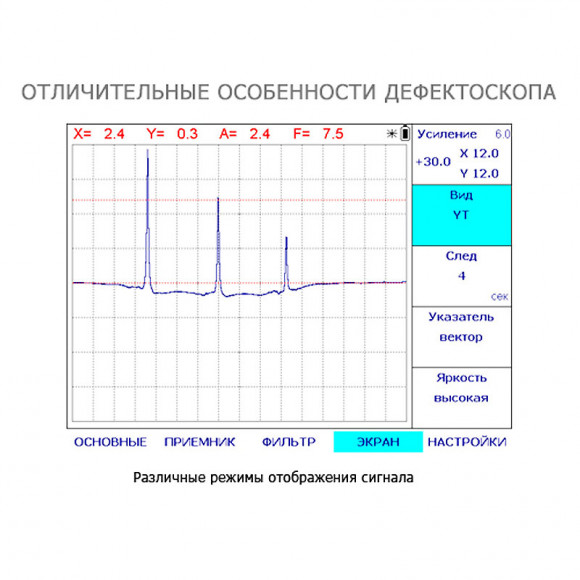

  • Сигнал отображается в различных режимах.
  • TFT дисплей позволяет легко считывать показания даже при ярком свете солнца.
  • Прибор имеет морозостойкое исполнение.
  • С помощью прибора выявляются дефекты, расположенные под слоем диэлектрика (лак, краска, теплоизоляция, герметик и т.п.).
  • Для обеспечения энергопитания необходимы литий-ионные аккумуляторы.
  • Встроено зарядное устройство.
  • Эргономичный корпус выполнен из ABS пластика.

Характеристики

Диапазон регулировки усиления: от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя: от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон изменения частоты: от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя: 12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора: 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.
Фильтр НЧ: регулируемый от 5 до 1000 Гц
Фильтр ВЧ: регулируемый от 2,5 до 500 Гц
Режим работы: стандартный, синхро-режим
Вид графика: XY, XY+YT, XY+AT, YT, YT+XT
След сигнала: 0-30 сек,  с шагом 1 сек

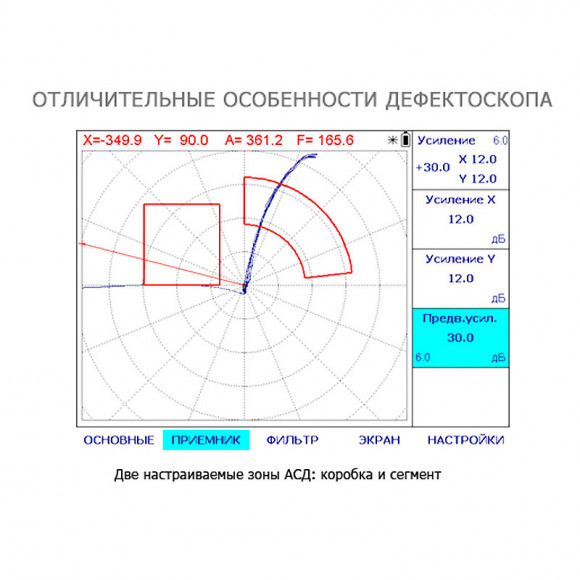

Зоны АСД: коробка, сегмент
Режимы АСД: дефект в зоне, дефект вне зоны
Типы вывода на экран: вектор, точка
Типы преобразователей: дифференциальный, абсолютный, ротационный
Память настроек: 200 настроек
Память результатов: 500 протоколов контроля
Дисплей: цветной TFT 135х100 мм (640х480 точек) с регулируемой яркостью и регулировкой цветовой гаммы.  Специальная функция смены фона для работы на ярком солнце
Интерфейс: USB
Разъемы преобразователей: 1 x Lemo0B + 1 x Lemo1B
Время непрерывной работы: 10 часов от аккумуляторов
Внешнее питание: 220 В, 50Гц  AC
Напряжение питания: 18V/3,5A DC
Диапазон рабочих температур: от -30º C до +50° C
Размер электронного блока (В x Ш x Д): 210 мм x 340 мм x 75 мм
Масса: 1,5 кг с аккумуляторами

Дополнительная информация

  • ВЕКТОР-СКАН находит широкое применение на предприятиях авиакосмической и оборонной промышленности, в машиностроении и энергетической отрасли, судостроении и на судоремонтных предприятиях, в химической и пищевой промышленности.
  • Память рассчитана на сохранение 200 настроек и 500 протоколов проверок.
  • Интерфейс USB.
  • Время непрерывной работы от аккумуляторов не менее 10 часов.
  • Прибор может работать в температурном диапазоне от -30oC до +50оC.
Внесен в госреестрВнесен
ПоверкаВключена в стоимость
Производитель«АКА-Скан», Россия

Комплектация

электронный блок дефектоскопа со встроенным Li-ion аккумулятором 1
блок питания сетевой 18В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
преобразователь параметрический ПВР-1 (1 МГц)* 1
преобразователь низкочастотный ПВД-1 (20кГц)* 1
вихретоковый преобразователь ГАЛС-1 (карандаш)* 1
импедансный преобразователь SP/RSP * 1
стандартный образец  ЭО-ГАЛС 1
кабель USB для связи с ПК 1
программное обеспечение на CD-диске 1
комплект документации (руководство пользователя, паспорт, методика поверки, свидетельство о метрологической поверке) 1
кейс для переноски 1
