Комбинированный дефектоскоп УД2-102ВД

PELENG УД2-102ВД реализует эхо-, теневой- и зеркально теневой методы. Они основаны на свойствах ультразвуковых колебаний, излученных пьезоэлектрическим преобразователем (ПЭП), менять свою интенсивность, отражаясь от элементов структуры материала, и на разности времени, за которое сигнал проходит свой путь от излучателя до приемника.

Прибор состоит из электронного блока и преобразователя.

Вихретоковый способ проверки качества заключается в воздействии переменным электромагнитным полем на контролируемый объект. При этом в нем возникают вихревые токи, создающие собственное электромагнитное поле, противодействующее внешнему, что регистрируется прибором. В зоне дефектов сопротивление поверхностного слоя объекта увеличивается, что позволяет выявить нарушение однородности структуры. Прибор использует фазовый и амплитудный методы вихретокового исследования.

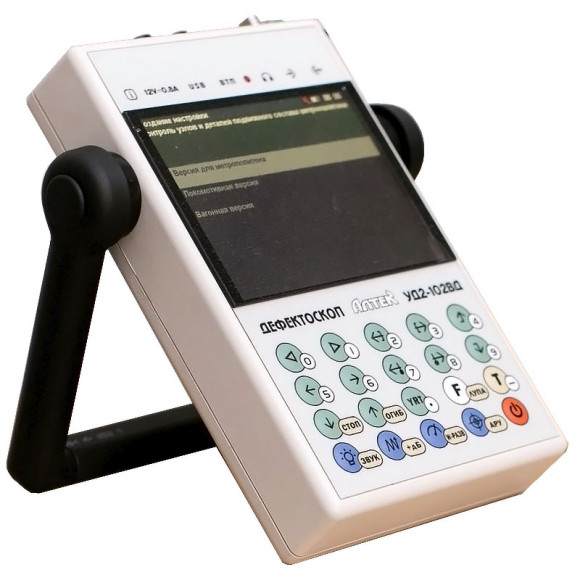

PELENG УД2-102ВД выпускается в нескольких модификациях для отдельных отраслей промышленности. Каждая модификация оснащена специализированным приложением (с параметрами работы и настройками), обеспечивающим соответствие нормативных требованиям, действующим в каждой из отраслей, и адаптирующим прибор к работе с типовыми объектами.

• Модификация для вагонного хозяйства преднастроена для работы с элементами колесной пары, различных частей элементов вагонов. 9 ПЭП в комплекте.
• Локомотивная модификация имеет типовые конфигурации для дефектоскопии различных частей электровозов и тепловозов. 7 ПЭП в комплекте.
• Версия для метрополитена заточена под проверку узлов подвижного состава метро, 6 пьезоэлектрических преобразователей.
• Рельсовая версия содержит типовые настройки для проверки сварных стыков и оконечных участков, основного металла, стрелочных переводов. Комплектуется 6-ю преобразователями.
• Модификация для путевых машин проверяет их оси, части колес и другие детали.. В комплекте идут 7 ПЭП.
• Версия для приемочного контроля служит для отбраковки заготовок осей и колес, ободов, а также готовых изделий до момента сборки в готовую машину. 7 штук ПЭП..
• Нефтегазовая модификация адаптирована под швы трубопроводов из различных материалов, сосуды, баки и т.п. 6 ПЭП.

Первые два типа имеют TFT-дисплей, остальные – люминисцентный. Все версии комплектуются солнцезащитной блендой (для дисплея) и одним вихретоковым преобразователем.

Основные преимущества ультразвукового дефектоскопа ПЕЛЕНГ УД2-102ВД:

• Два строба с возможностью использования разного метода контроля для каждого из них.

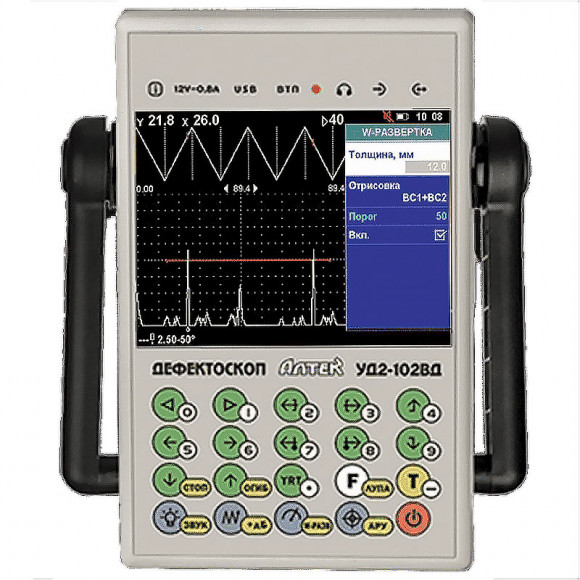

• Отображение эхо-сигналов в виде A-скана, визуализация сечения объекта в виде B-скана и отображение хода лучей в виде W-скана.
• Результаты измерений вихретокового контроля отображаются бегущей разверткой. При удалении устройства от исследуемого развертка останавливается.
• Наличие режима ВРЧ.
• Построение АРД-диаграммы для определения эквивалентного размера дефекта.
• Возможность сделать скриншот текущей картинки на дисплее и сохранить его в память.
• Режим масштабирования («Электронная лупа») для детального рассмотрения нужного участка сигнала.
• АРУ и АЗК: для оперативного изменения чувствительности и слежения за качеством акустического сигнала.
• Индикация состояния аккумулятора.
• Режим толщиномера.
• Светодиодная индикация и звуковое оповещение об обнаружении дефекта.

Цены на дефектоскоп ПЕЛЕНГ УД2-102ВД уточняйте у наших специалистов.
