Сканер типа «Паук» для контроля внутренней резьбы к вихретоковому дефектоскопу Константа ВД1

Сканер для использования совместно с каретками и преобразователями к дефектоскопу «Константа ВД1»
Полное описание
Производитель«Константа», Россия
Под заказ
Артикул: art25851:"паук"константавд1
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Константа», Россия

Назначение:

  • обнаружение и измерение размеров трещин во впадине внутренней резьбы;
  • повышение достоверности, повторяемости и удобства проведения неразрушающего контроля резьбы;
  • удержание каретки с преобразователем на резьбовой поверхности наружной резьбы;
  • сканеры типа «Паук» содержат в своем составе вихретоковые преобразователи и подключается к вихретоковому дефектоскопу «Константа ВД1».

Принцип действия

Сканер выпускается в двух исполнениях СПВ-65-108 и СПВ-101-203 для резьбы разного диаметра. Сканер укомплектован вихретоковым преобразователем с кареткой.

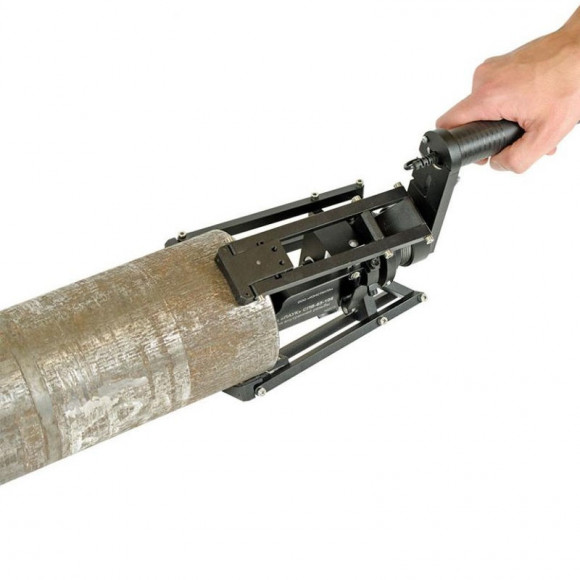

Сканер закрепляется на торце трубы, удерживаясь за внешнюю поверхность муфты. Преобразователь с кареткой устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. Каретка обеспечивает постоянный зазор между преобразователем и резьбой что исключает его износ и повреждение при проведении контроля.

При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее блока обработки и отображения информации отображается глубина обнаруженной трещины.

Сканирование резьбы допускается проводить без её предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки до 0,5 мм.

Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости.

Отличительные особенности:

  • быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
  • не требуется настройка сканера при переходе с одной резьбы на другую;
  • не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 0,5 мм;
  • отсутствие физического контакта преобразователя с резьбой – исключен износ и повреждение преобразователя;
  • оперативная замена каретки и преобразователя позволяет контролировать резьбы различных профилей изделий из магнитных и немагнитных материалов;
  • возможность контроля всех витков резьбы;
  • отсутствие закручивания кабеля преобразователя при контроле резьбы благодаря наличию антискручивателя.

Характеристики

Тип сканера   Сканер типа «Паук» СПВ–65–108 Сканер типа «Паук» СПВ–101–203
Диапазон контролируемых диаметров замковой резьбы (при работе с кареткой ККЗ-4) От З–65 до З–108 От З–101 до З–203
Диапазон контролируемых диаметров трапецеидальной резьбы (при работе с каретками ККТр-5, ККТр-6) От 65 до 106 мм От 100 до 203 мм
Диапазон контролируемых диаметров треугольной резьбы (при работе с кареткой ККТ-1) От 60 до 106 мм От 100 до 203 мм
Диапазон контролируемых диаметров метрической резьбы (при работе с кареткой ККТ-2) От 65 до 103 мм От 100 до 206 мм
Диапазон наружных диаметров труб и муфт для установки сканера От 70 до 140 мм От 115 до 280 мм
Максимальная длина контролируемой резьбы 120 мм 210 мм
Габаритные размеры:
— в максимально сложенном состоянии 355 × 170 × 125 мм 390 × 215 × 210 мм
— в максимально выдвинутом состоянии 440 × 200 × 160 мм 500 × 265 × 300 мм
Масса сканера: 2,4 кг 3,1 кг
  Сканер, по требованию заказчика, может быть укомплектованы любым преобразователем для контроля резьбы с соответствующей кареткой.
Производитель«Константа», Россия
