«Константа», Россия

Комплект мер моделей дефектов КММД-21 предназначен для проверки работоспособности, установки порога чувствительности, калибровки и поверки вихретоковых дефектоскопов.

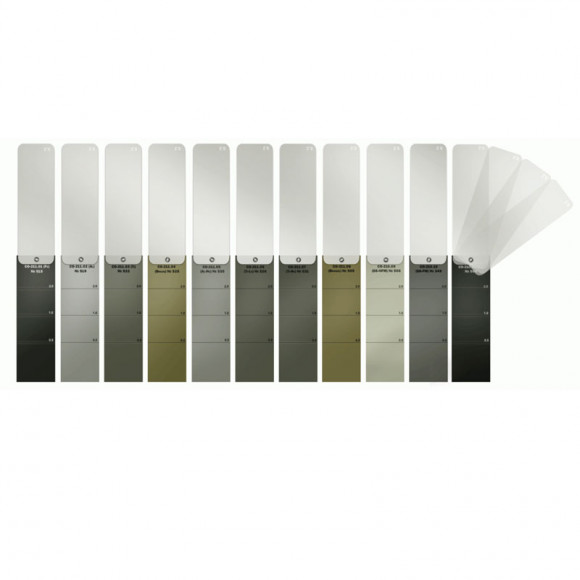

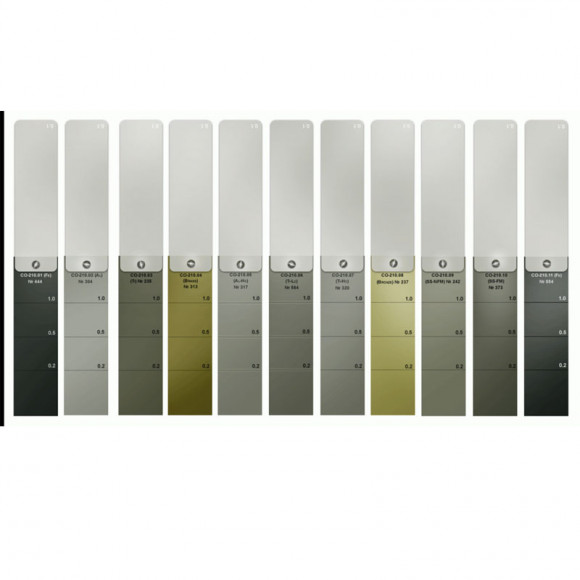

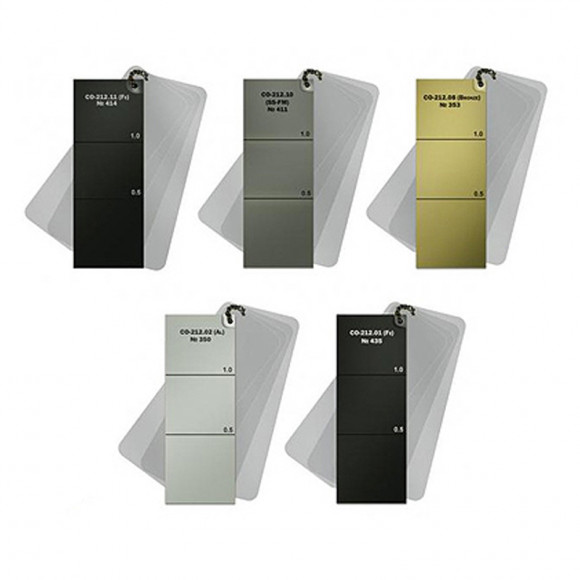

Все образцы из комплекта КММД-21 представляют собой металлические бруски с нанесенными на их поверхности искусственными дефектами (ИД) типа прорезь. Длина прорези соответствует ширине бруска.
Искусственный дефект имитирует дефект типа протяженной поверхностной трещины.

  • в комплект КММД-21 входят 5 групп мер дефектов, различающиеся между собой габаритными размерами, количеством и размером искусственных дефектов. Меры из различных групп предназначены для применения с вихретоковыми преобразователями различной локальности;
  • каждая группа включает в себя по 11 мер, различающихся между собой маркой используемого металла;
  • меры моделей дефектов укомплектованы диэлектрическими прокладками, имитирующими толщину диэлектрического покрытия (зазора);
  • меры СО-211С.хх полностью соответствует действующему европейскому   стандарту EN1711-2000 «Контроль неразрушающий сварных соединений. Вихретоковый контроль сварных соединений при комплексной оценке»;

Характеристики

Тип меры Эскиз меры Габаритные размеры ДхШхТ Глубина ИД, мм Ширина ИД, мм Количество диэлектрических прокладок Толщина прокладок, мм
СО-210.хх 70х20х4 0,2 0,5 1,0 Не более 0,1 5 0,1
СО-211.хх (СО-211С.хх) 95х30х6 0,5 1,0 2,0 Не более 0,3 (0,15±0,5) 4 0,2 (0,5)
СО-212.хх (СО-212С.хх) 135х50х7 0,5 1,0 2,0 5,0 Не более 0,3 (0,15±0,5) 4 0,5
Возможно изготовление меры иной формы, размеров, с иным количеством и глубиной искусственных дефектов по требованию заказчика.

Описание материалов мер

Наименование меры Марка металла Электропроводность металла
СО-21y.01 (Fe) Ст20 Не нормируется
СО-21y.02 (Al) Д16Т σ = 17,5 ±0,5 МСм/м
СО-21y.03 (Ti) ОТ4-1 σ = 1 ±0,2 МСм/м
СО-21y.04 (Brass) ЛМц58-2 σ = 8 ±0,5 МСм/м
СО-21y.05 (Al-Hc) АК6 σ = 24,5 ±0,8 МСм/м
СО-21y.06 (Ti-Lc) ВТ9 σ = 0,5 ±0,05 МСм/м
СО-21y.07 (Ti-Hc) ВТ1-0 σ = 2,5 ±0,2 МСм/м
СО-21y.08 (Bronze) БрАМц9-2 σ = 5,5 ±0,5 МСм/м
СО-21y.09 (SS-NFM) 12Х18Н10Т Не нормируется
СО-21y.10 (SS-FM) 20Х13 Не нормируется
СО-21y.11 (Fe) Ст45 Не нормируется
Возможно изготовление меры из другого материала по требованию заказчика.

Примеры записи названия мер:

СО-210.03 (Ti), СО-211.01 (Fe), СО-212.03 (Al), СО-211С.09 (SS-NFM).
