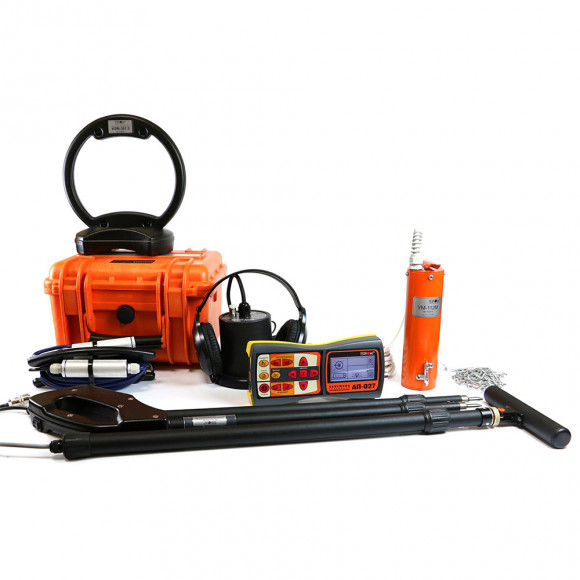

Кабелетрассотечеискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Наличие акустического датчика и ударного механизма позволяет проводить трассировку металлических и неэлектропроводящих трубопроводов, поиск утечек из трубопроводов и поиск мест повреждения кабеля.
Полное описание
Производитель«ТЕХНО-АС», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
421 475
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы1
«ТЕХНО-АС», Россия

Скачать инструкцию


Назначение

Кабелетрассотечеискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Наличие акустического датчика и ударного механизма позволяет проводить трассировку металлических и неэлектропроводящих трубопроводов, поиск утечек из трубопроводов и поиск мест повреждения кабеля.

Датчики контроля изоляции (ДКИ-117) и датчик-определитель дефектов коммуникаций ДОДК-117 предназначены для определения мест повреждения изоляции защитных покрытий газопроводов, систем катодной защиты тубопроводов.

Генератор мощностью 120 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Рекомендуемые области применения

  • Трубопроводный транспорт

Решаемые задачи

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.

Особенности приемника "АП-027"

"АП-027" -­ это многофункциональный прибор, который ВПЕРВЫЕ В МИРОВОЙ ПРАКТИКЕ позволяет:

  • Осуществлять поиск утечек жидкостей из трубопроводов.
  • Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
  • Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным).
  • Наличие функции выбора кабеля из пучка.

Существенные преимущества

  • Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
  • Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки).
  • Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

Дополнительные возможности

  • Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ.
  • Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
  • Регулируемый уровень подсветки.
  • Класс защиты от внешних воздействий IP54.

Функциональные возможности приемника "АП-­027"

Режим «течепоиск»

Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон ­ 0,1…2 кГц.
Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
Трансляция звукового сигнала на головные телефоны.

Режим «электромагнитный трассопоиск»

Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
Фильтры 50…60, 100…120, 512, 1024, 8192 Гц или «ШП», настраиваемый фильтр.
Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

Режим «акустический трассопоиск»

Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).

Режим поиска дефектов изоляции электропроводящих коммуникаций

Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

Режим выбора кабеля из пучка

Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

Применяемые датчики

  • акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
  • электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
  • контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
  • бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
  • «клещи» индукционные (КИ) для выбора кабеля из пучка.

Визуальная индикация

  • Двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения)
  • График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%
  • Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации
  • «История» измерений («память» на 30 значений уровня сигнала)

Особенности генератора "АГ-120Т"

  • возможность выбора мощности генератора в зависимости от решаемых задач (от 120 до 270 Вт).
  • мультичастотный (200…10000Гц), многофункциональный прибор может комплектоваться любым поисковым приемником.
  • прибор не имеет равных по качественному показателю - соотношение: мощность – ресурс – габариты – вес.
  • при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
  • ограничение выходного напряжения на безопасном для человека уровне (24В).
  • возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112.

Приемники поисковые многофункциональные "АП-027" используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.).

Приемник "АП-027"

Параметр Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



Генератор "АГ-120Т"

Параметр Значение
Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f4 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1 непрерывный «НП»
режим 2
- длительность импульса, мс
- частота следования импульсов, Гц
кратковременные посылки «ПР» (прерывистый)
100
1
режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
двухчастотный «2F» (одновременная генерация)
1024
8192

4:1
режим 1

амплитуда импульса

частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая
длительность импульса
генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)


20
40
80
минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки


10

15
задаваемый для автосогласования четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока
220 (170 при «2F»)

330
 (260 при «2F»)
140 (110 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В 120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12В 180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом
- от сетевого блока (СБП) 70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F»
ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки любое (0…¥)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Диапазон сопротивлений согласованной нагрузки, не уже, Ом
для минимального задаваемого тока (0,1А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

1…2200 (1…1700 при «2F»)
1…3300 (1…2600 при «2F»)
для максимального непрерывного тока (10А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

0…1,2
0…1,8
для максимального тока в импульсе (15А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

0…0,8
0…1,2
Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
- непрерывная и двухчастотная генерация генерация 1,2 (при 120Вт автономно/180Вт с доп. акк. 12В)
3 (при 60Вт автономно/90Вт с доп. акк. 12В)
- импульсные посылки одной частоты 8 (при 180Вт автономно/270Вт с доп. акк. 12В)
20 (при 90Вт автономно/130Вт с доп. акк. 12В)
- генерация ударных импульсов с максимальной частотой 80уд/мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы 11...14В / 22…28В ≥24Ач
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при «длительном» простое (1 мин)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
автоматическое повторное согласование в режиме «SIN» при отклонениях установленного тока нагрузки более ±2dB
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона - все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP65
Габаритные размеры электронного блока (кейса), не более, мм 305х270х194
Вес электронного блока, не более, кг 12



Электромагнитный датчик "ЭМД-247"

Параметр Значение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Датчик акустический "АД-247"

Параметр Значение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95



Индуктивная антенна "ИЭМ-301.3"

Параметр Значение
Тип построения Параллельный резонансный контур
Частота резонанса 8192
Диаметр, мм 240
Масса, не более, кг 0,6



Механизм ударный "УМ-112М"

Параметр Значение
Рабочее положение крепления ударного механизма на трубу:
допустимое -
оптимальное для максимальной дальности трассировки -

любое
верхнее
Длина соединительного кабеля, не менее, м 5
Диаметр исследуемой трубы, мм от 50
Габаритные размеры, не более, мм 90 х 200
Масса комплекта, не более, кг 3
Производитель«ТЕХНО-АС», Россия

Атлет ТЭК-120ГАЗ-4Н отзывы

Средняя оценка покупателей:(1)5.00 из 5 звезд

1
0
0
0
0
А
Работает в двух режимах поиска — электромагнитном и акустическом

Помогает найти место утечки в трубопроводе, повреждения. Имеет мощную защиту от всевозможных шумов, мешающих поиску. Способен вычленить нужный сигнал из звукового шума. Питается от собственного аккумулятора.

Ультразвуковые дефектоскопы Ручные спектрометры Портативные рентгеновские аппараты Ультразвуковые толщиномеры Твердомеры Толщиномеры покрытий

ВЕЛМАС
Красноярск
Ваш город Красноярск?
Каталог товаров
