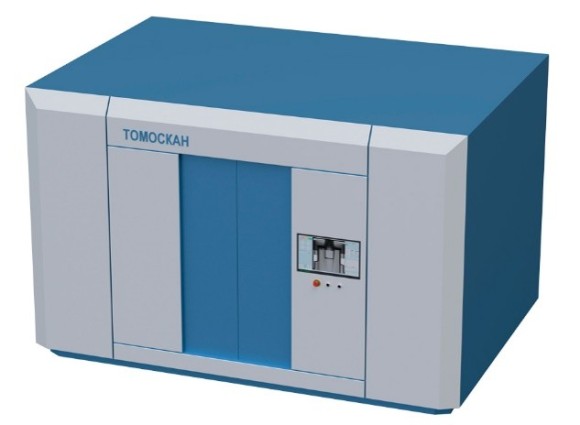

Томографический комплекс ТОМОСКАН 1000

Особенности томографического комплекса ТОМОСКАН 1000:

• средняя модель;
• нанофокусная трубка;
• микрофокусная трубка с массивной мишенью;
• микрофокусная трубка с прострельной мишенью;
• острофокусная трубка;
• линейный ускоритель;
• диапазон энергий 160 кВ ÷ 6 000 кВ;
• размеры объекта контроля: Ø 800*1200 мм.

Методы исследования:

• компьютерная томография в коническом пучке;
• компьютерная томография в веерном пучке;
• спиральная томография;
• томография выделенного участка;
• радиография;
• радиография с подавлением рассеянного излучения.

Источник теневых проекций:

• рентгеновский аппарат;
• линейный ускоритель (радиационная толщина до 350 мм по стали).

Приёмник теневых проекций:

• плоскопанельный детектор высокого разрешения;
• линейный детектор.

Манипулятор обладает следующими особенностями:

• прецизионное основание с системой пассивной виброизоляции;
• материал основания – высокоточный гранит;
• оси перемещения - высокоточные ШВП с системой автоматической калибровки абсолютного положения манипулятора и обратной связи;
• Вертикальная ориентация образца.

Томографический комплекс ТОМОСКАН 1000 включает в себя:

1. Камеру радиационной защиты.
2. Широкую загрузочную дверь.
3. Манипулятор загрузки образцов.
4. Управление манипулятором изнутри камеры.
5. Систему хранения оснастки и документации.
6. Регулируемое по высоте рабочее место оператора.
7. Систему предотвращения столкновения образца.
8. Систему подавления кольцевых артефактов.
9. Пакет «Метрология».
