УНМ-1000-Портативный магнитопорошковый дефектоскоп
- Обзор
- Характеристики
- Отзывы0
![«НИИИН МНПО Спектр»,Россия](/wa-data/public/shop/brands/572/572.150.jpg)
Принцип работы дефектоскопа переменного тока УНМ-1000
В основе методики выявления дефектов изделий из ферромагнитных материалов магнитопорошковым методом лежит способность частиц магнитного порошка оседать в зоне дефектов, где возникают неоднородности магнитного поля, создаваемого намагничивающим устройством (НУ). В отличие от устройств на основе постоянных магнитов, магнитопорошковые дефектоскопы позволяют устанавливать ток и время намагничивания и автоматически размагничивать контролируемые образцы.
Дефектоскопы переменного тока УНМ-1000 позволяют осуществлять контроль изделий способом приложенного поля (СПП) с применением различных техник намагничивания. Для этого переменный электрический ток, создаваемый дефектоскопом, может пропускаться через намагничивающий кабель или непосредственно через контролируемое изделие, подключенное к дефектоскопу с помощью электрических контактов. Величина тока, используемого для намагничивания и размагничивания изделия, устанавливается оператором прибора.
Особенности конструкции и преимущества

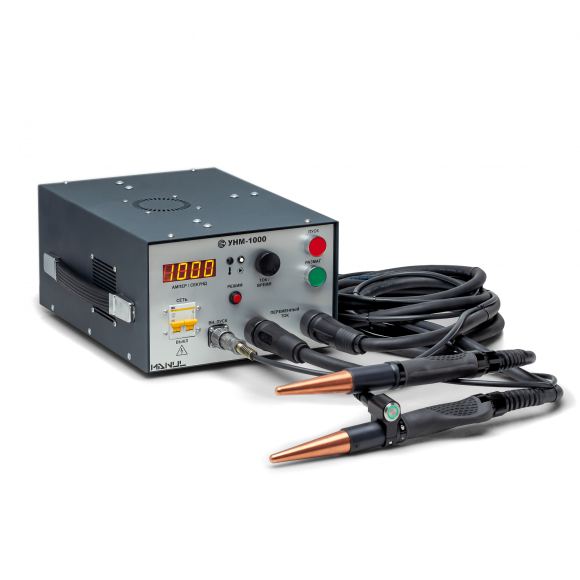

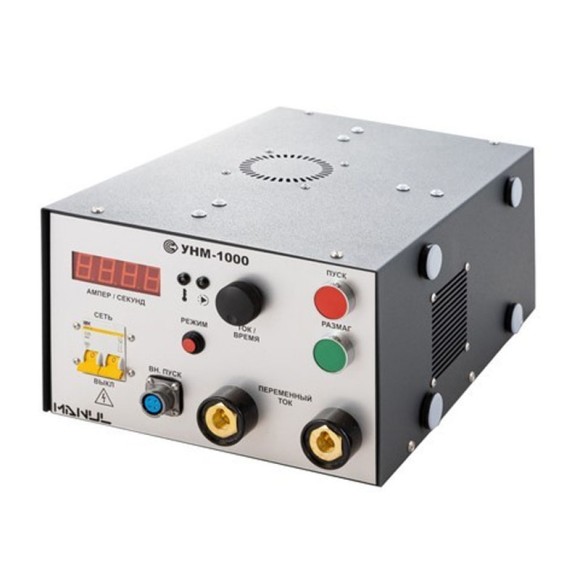

Дефектоскоп УНМ-1000 выполнен в формате портативного прибора, что позволяет контролировать качество изделий из ферромагнитных материалов как в производственных, так и в лабораторных условиях. В базовый комплект оборудования для магнитопорошковой дефектоскопии входит намагничивающее устройство УНМ-1000, силовой кабель для питания от однофазной сети переменного тока напряжением 220 В и техническая документация. По желанию заказчика могут быть дополнительно поставлены электроконтакты и намагничивающий кабель переменного тока.
К достоинствам УНМ-1000 семейства МАНУЛ относится:

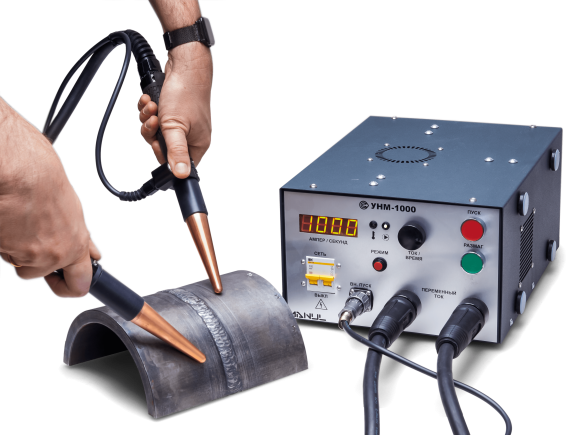

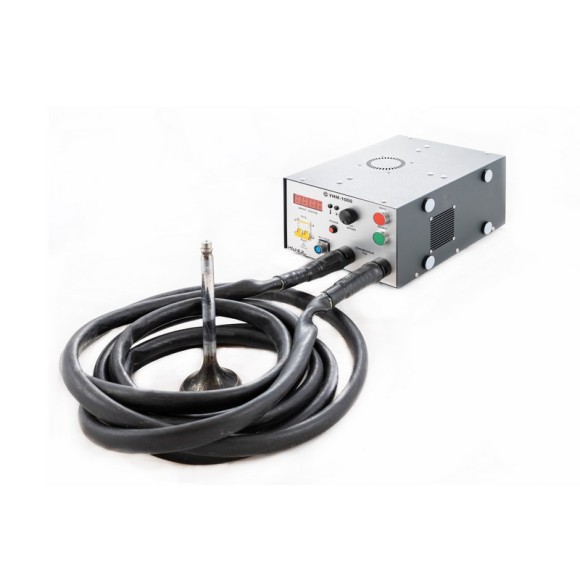

- возможность проведения контроля как в приложенном магнитном поле при продольном намагничивании с использованием силовых кабелей, так и при циркулярном намагничивании путем пропускания тока через контролируемое изделие;
- широкий диапазон регулировки тока намагничивания от 50 до 1000 А;
- автоматический режим размагничивания контролируемых изделий;
- высокая производительность;
- компактность и небольшой вес прибора;
- степень защиты от внешних воздействий не ниже IP40.
Область применения средств магнитопорошкового контроля
Благодаря универсальности, простоте и удобству эксплуатации магнитопорошковый дефектоскоп УНМ-1000 может использоваться практически во всех лабораториях неразрушающего контроля, мастерских и сборочных цехов автомобильной и авиационной промышленности, железнодорожного транспорта, для нужд судостроения гражданского и военного назначения. Также прибор магнитопорошкового контроля УНМ-1000 может успешно применяться в энергетике, при производстве трубопроводов, металлоконструкций, строительной техники и смежных отраслях. Технические характеристики переносного намагничивающего устройства УНМ-1000 полностью соответствует требованиям ГОСТ Р 56512-2015, ГОСТ Р 53700-2009 (ИСО 9934-3:2002), ГОСТ Р 50.05.06-2018, ГОСТ Р ИСО 10893-5-2016, ГОСТ ISO 17638-2018 , РД 34.17.102-88, РД-13-05-2006, а также других национальных и зарубежных нормативных документов по стандартизации намагничивающих устройств и дефектоскопов для магнитопорошкового контроля.
Технические характеристики
• Ток намагничивания: до 1000А (RMS), 4.3В, 50Гц
• Режим размагничивания
• Масса, не более - 23кг
• Габаритные размеры (ш×в×г): 290×160×450 мм
• Питание устройства 220В, 50 Гц
Производитель | «НИИИН МНПО Спектр»,Россия |
Внесен в госреестр | внесен |
