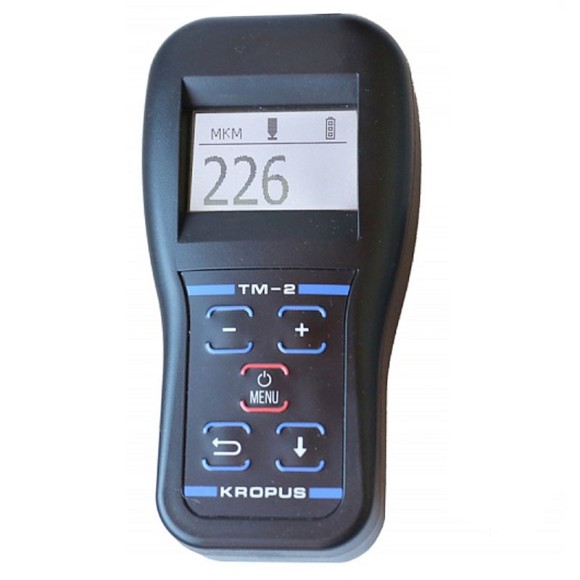

ТМ-2 v.2 толщиномер покрытий
- Обзор
- Характеристики
- Отзывы0
Толщиномеры покрытий являются портативными одноканальными приборами. Принцип действия толщиномеров покрытий основан на измерении величины электродвижущей силы (ЭДС), возникающей в измерительной обмотке магнитоиндукционного преобразователя при установке его на изделие.
Толщиномеры покрытий состоят из электронного блока и измерительного преобразователя, соединенных гибким кабелем.
Измерительные преобразователи толщиномеров покрытий ТМ-2, ТМ-4 состоят из катушки возбуждения и 2-х измерительных катушек, включенных дифференциально и расположенных на стержневом сендастовом и ферритовом сердечниках.
Измерительные преобразователи толщиномеров покрытий ТМ-3 и ТМ-4Т состоят из катушки расположенной на стержневом ферритовом сердечнике.
На индикаторе толщиномеров покрытий отображается величина ЭДС в милливольтах, возникающая в измерительной обмотке магнитоиндукционного преобразователя и зависящая от свойств материала основания и толщины покрытия.
В толщиномерах покрытий для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено до 14 шкал.
Через разъём соединения толщиномеров покрытий ТМ-3, ТМ-4, ТМ-4Т с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.
Толщиномеры покрытий применяются с преобразователями, изготавливаемыми ООО «НВП «КРОПУС». У толщиномеров покрытий ТМ-2 кабель преобразователя встроен в электронный блок, у толщиномеров покрытий ТМ-3, ТМ-4, ТМ-4Т – съёмные преобразователи.
Технические характеристики
| Диапазон измеряемых толщин | 50-2500 мкм |
| Материал основания | ферромагнитный |
| Преобразователь | интегрированный |
| Дискретность показаний | 1 мкм |
| Дополнительные шкалы | нет |
| Точность измерения | в пределах 3% от показаний |
| Тип экрана | графический ЖКИ с регулируемой подсветкой |
| Размер экрана (В х Ш) | 21 х 56 мм |
| Питание | 2 батарейки ААА |
| Память данных | нет |
| Интерфейс с ПК | нет |
| Время работы толщиномера от батареи | не менее 100 часов |
| Автоматическая сигнализация брака (АСБ) | нет |
| Определение контакта с поверхностью | да |
| Автоотключение | через 90 сек |
| Диапазон рабочих температур | от -10° C до +50° C |
| Размер электронного блока толщиномера (В x Ш x Т) | 150 мм x 80 мм x 40 мм |
| Размер преобразователя (Д х В) | ?20 x 75 мм |
| Масса толщиномера | 300 г |
Комплектация
| Наименование | Кол-во |
| электронный блок ТМ-2 v.2.0 с преобразователем | 1 |
| элемент питания "ААА" | 2 |
| комплект документации (паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
| сумка для переноски | 1 |
| Внесен в госреестр | Внесен |
| Страна производства | РФ |
| Производитель | «КРОПУС», Россия |
