Производитель«Машпроект», Россия
Под заказ
Артикул: art22226:тэс-364м
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Машпроект», Россия

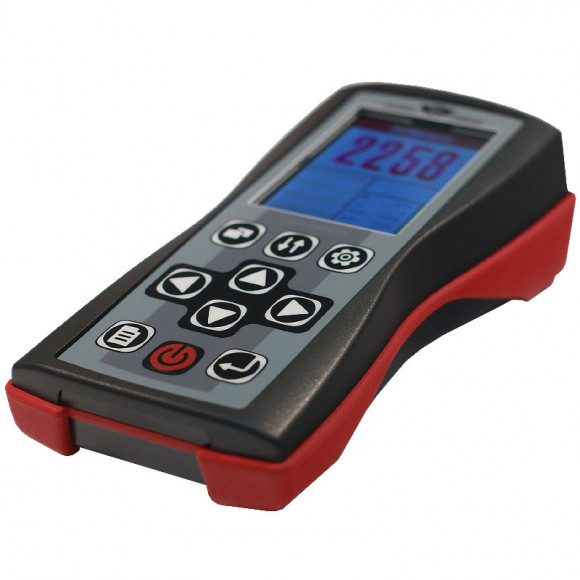

Дефектоскоп-толщиномер ТЭС-364М термоэлектрический применяется для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих ферромагнитных и немагнитных материалов.

Минимальный размер контролируемого участка от 0,5 мм! Результаты измерений не зависят от геометрии изделия. Имеется возможность метрологического обеспечения контроля, в отличие от других термоэлектрических приборов.

Назначение ТЭС-364М:

- контроль толщины гальванических и химических проводящих покрытий,
- контроль глубины упрочненных слоев (алитирование и др.) на лопатках турбин,
- рассортировка и определение марки материала,
- определение степени раскисления закалочных ванн.

Принцип работы дефектоскопа-толщиномера

Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.

ТЭДС зависит от металлофизического состояния контролируемого участка:
  • химического состава (марка материала),
  • структуры (термической обработки),
  • глубины упрочненных слоев,
  • толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.
Функциональная связь между ТЭДС и контролируемым технологическим параметром устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.

Конструкция ТЭС-364М

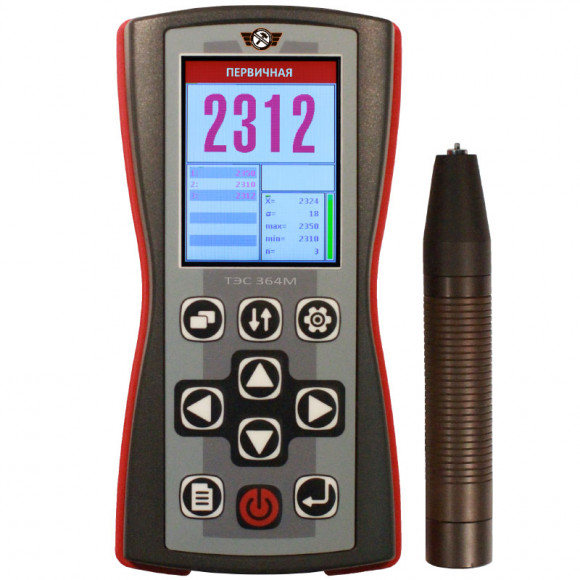

Функционально прибор состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.

Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.

Конструкция датчика:
  1. корпус,
  2. “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди),
  3. “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи),
  4. кабель для подключения к электронному блоку.

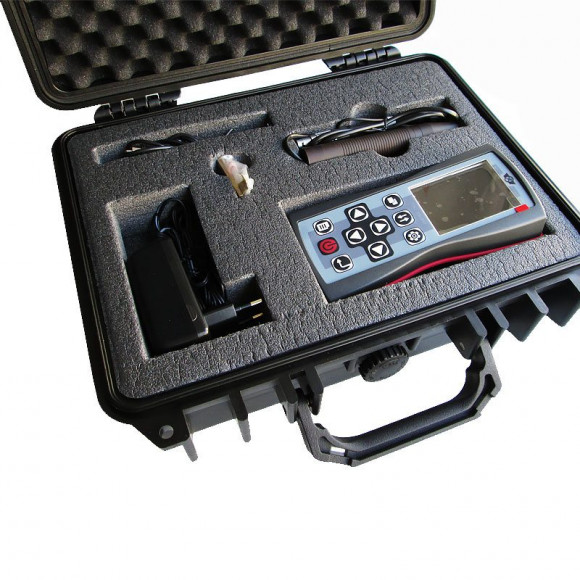

По заказу потребителя в комплект поставки могут входить дополнительные датчики.

Способы проведения замеров ТЭС-364М:

  • однократный замер в определенной точке контролируемого объекта;
  • непрерывные замеры при сканировании поверхности изделия.
При однократном замере обеспечивается постоянная сила нажатия на поверхность изделия, что обеспечивает более высокую стабильность показаний по сравнению с непрерывным режимом.

При непрерывных замерах процесс измерения ТЭДС происходит постоянно (при наличии контакта), что обеспечивает возможность сканирования поверхности контролируемого изделия. Необходимо выдерживать одинаковую силу прижатия датчика к поверхности для получения более стабильных результатов.

Режимы работы дефектоскопа-толщиномера

 РежимыНазначениеТип замеров
'Измерительный'результаты контроля представляются непосредственно в единицах ТПоднократные
'Диаграмма'результаты представляются в виде столбчатой диаграммы, величина которой соответствует значению ТПнепрерывные
'Развертка'результаты представляются в виде развертки (скана) значений ТП по поверхности изделиянепрерывные
'Определение марки'осуществляется путем сопоставления ТЭДС испытуемого материала и набора марок материалов и соответствующих им ТЭДС, ранее записанных в прибороднократные/непрерывные
'Проверка работоспособности прибора'применяется перед проведением измеренийоднократные



Характеристики

Диапазон контроля толщины покрытий и упрочняющих слоев
Предельный. Зависит материла от контролируемого изделия, определяется при создании характеристики для конкретной задачи от 0 до 50 мкм
Пределы абсолютной погрешности при контроле толщины покрытий и упрочняющих слоев
Ориентировочный. Определяется при калибровке по образцам из материла контролируемого изделия ± (1 мкм+0,1H), где Н – толщина покрытия
Номинальная температура наконечника 100 °С (стабилизированная относительно температуры окружающей среды)
Минимальный размер контролируемого участка 0,5 х 0,5 мм
Время подготовки к работе не более 3 мин.
Посветка дисплея настраиваемая
Количество запоминаемых характеристик 100
Количество запоминаемых соответствий ТЭДС – марка материала 100
Питание прибора
От сети переменного тока напряжением 220 В, частотой 50 Гц через сетевой блок питания типа AC-220-N-13,5-1600 (13,5 В; 1,6 А)
От выносного аккумулятора опционально
Габаритные размеры электронного блока 165 х 85 х 50 мм
Масса электронного блока 300 г
Масса датчиков 300 г
Рабочие условия эксплуатации прибора
Температура воздуха от -15 до +35 °С
Относительная влажность 30 – 80 %
Атмосферное давление 84 – 106,7 кПа
Срок службы прибора 5 лет
Гарантия 12 месяцев
Производитель«Машпроект», Россия
